Замена платы Bluetooth в iMac Intel 20" EMC 2266

Положите iMac лицевой стороной вниз на стол так, чтобы нижний край был обращён к вам.

Ослабьте один винт с крестообразным шлицем в центре сервисной крышки.

Этот винт зафиксирован в сервисной крышке.

Снимите сервисную крышку с iMac.

Стеклянная панель прикреплена к передней рамке четырнадцатью магнитами по периметру.

Прикрепите два присоски к противоположным углам стеклянной панели.

Чтобы установить продаваемые нами присоски, сначала расположите присоску так, чтобы подвижная ручка была параллельна поверхности стекла. Лёгким прижатием присоски к стеклу поднимите подвижную ручку до тех пор, пока она не станет параллельна другой ручке.

Если присоски не приклеиваются, попробуйте очистить стеклянную панель и присоску мягким растворителем.

Аккуратно подтяните стеклянную панель прямо вверх, чтобы снять её с iMac.

Стеклянная панель имеет несколько定位ных штырей по периметру. Чтобы не сломать эти штыри, при снятии тяните строго вверх.

Тщательно очистите ЖК-дисплей и внутреннюю поверхность стеклянной панели перед установкой обратно, так как отпечатки пальцев или пыль, попавшие внутрь, будут заметны при включённом экране.

При установке стекла убедитесь, что между стеклом и рамой ничего не попало. Свободные кабели могут быть повреждены или треснуть стекло.

Удалите следующие 12 винтов, фиксирующих переднюю рамку к задней части корпуса:

Восемь 13 мм Torx T8.

Четыре 25 мм Torx T8.

В 24" iMac Intel модели A1225 два винта в нижнем центре длинные (26 мм), по четыре со сторон (по два слева, по два справа) средние (18 мм), и оставшиеся 6 (четыре вверху, два в нижних углах) короткие (14 мм).

Передняя рамка всё ещё прикреплена к iMac кабелем микрофона.

Аккуратно приподнимите переднюю рамку за верхний край, отрывая её от задней части корпуса.

Когда верхний край передней рамки освободится от задней части корпуса, поверните рамку в сторону подставки и снимите её с корпуса.

Поверните переднюю рамку от остального устройства и положите её над верхним краем iMac.

При повторной установке передней рамки начинайте с нижнего края и убедитесь, что он заподлицо с задней частью корпуса, прежде чем опускать верхний край на iMac.

Отключите разъём кабеля микрофона, при необходимости удалив ленту.

Чтобы передняя рамка правильно села на место, уложите кабель микрофона и разъём в пустоту рядом с платой камеры.

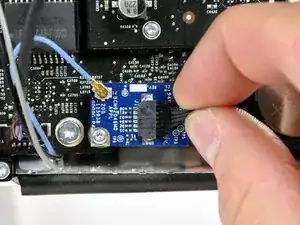

Тяните кабель Bluetooth прямо от его гнезда.

Тяните кабель параллельно лицевой поверхности платы Bluetooth.

Используйте плоскую часть лопатки, чтобы поддеть разъём антенны Bluetooth и отвести его от платы Bluetooth.

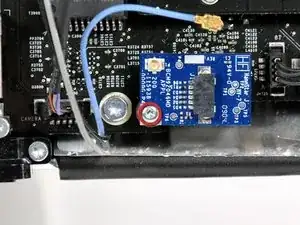

Удалите один винт Torx T6, фиксирующий плату Bluetooth к логической плате.

После удаления этого винта плата Bluetooth полностью освобождена от логической платы и может упасть.

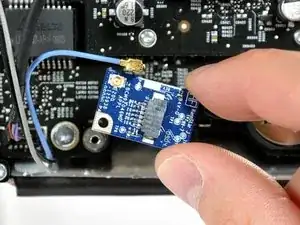

Выньте плату Bluetooth из iMac.
