Замена кабеля датчика окружающей температуры iMac Intel 20" EMC 2266

Положите iMac экраном вниз на стол так, чтобы нижний край был обращён к вам.

Ослабьте единственный винт с крестообразной головкой в центре крышки отсека.

Этот винт зафиксирован в крышке отсека.

Снимите крышку отсека с iMac.

Стеклянная панель крепится к передней рамке четырнадцатью магнитами по периметру.

Прикрепите две присоски к противоположным углам стеклянной панели.

Чтобы закрепить наши присоски, сначала расположите присоску с подвижной ручкой параллельно поверхности стеклянной панели. Легко прижмите присоску к стеклу и поднимите подвижную ручку до тех пор, пока она не станет параллельна другой ручке.

Если присоски не прилипают, попробуйте очистить стеклянную панель и присоски мягким растворителем.

Осторожно потяните стеклянную панель прямо вверх, снимая её с iMac.

Стеклянная панель имеет несколько установочных штифтов по периметру. Чтобы не оторвать эти штифты от панели, при снятии тяните строго вертикально вверх.

Тщательно очистите ЖК-панель и внутреннюю сторону стеклянной панели перед установкой, так как отпечатки пальцев или пыль внутри будут заметны при включённом дисплее.

При установке стекла убедитесь, что между стеклом и рамкой ничего нет. Посторонние кабели могут быть повреждены или треснуть стекло.

Удалите следующие 12 винтов, крепящих переднюю рамку к задней части корпуса:

Восемь 13 мм Torx T8.

Четыре 25 мм Torx T8.

В 24" iMac Intel модели A1225 два винта в центре внизу — длинные (26 мм), четыре винта по бокам (по два слева и справа) — средние (18 мм), а оставшиеся 6 (четыре сверху, два в нижних углах) — короткие (14 мм).

Передняя рамка по-прежнему подключена к iMac кабелем микрофона.

Осторожно поднимите переднюю рамку за верхний край, отделяя её от задней части корпуса.

Когда верхний край передней рамки освободится от задней части корпуса, поверните рамку в сторону подставки и снимите её с задней части корпуса.

Поверните переднюю рамку от остальной части устройства и положите её над верхним краем iMac.

При установке передней рамки начинайте с нижнего края и убедитесь, что он заподлицо с задней частью корпуса, прежде чем опускать верхний край на iMac.

Отключите разъём кабеля микрофона, при необходимости удалив ленту.

Чтобы передняя рамка правильно прилегала, уложите кабель микрофона и разъём в пустоту рядом с платой камеры.

Отсоедините разъём датчика температуры ЖК-панели, потянув его прямо вверх со разъёма на логической плате.

(расположен в верхней части логической платы на 24")

Удалите два винта Torx T6, закрепляющие кабель данных дисплея на логической плате.

Используйте прикреплённую чёрную ленточку, чтобы потянуть разъём кабеля данных дисплея прямо от логической платы.

Удалите восемь винтов Torx T8, крепящих панель дисплея к задней части корпуса.

Поднимите панель дисплея за левый край и поверните её в сторону правого края iMac.

С приподнятой панелью дисплея отсоедините четыре кабеля инвертора.

При повторной установке разместите четыре разъёма кабелей инвертора в пустотах между компонентами, прикреплёнными к задней панели, чтобы панель дисплея плотно легла по краям задней части корпуса.

(объединены в один разъём на 24")

Следите за кабелями — у них нет уникальных разъёмов. Неправильное подключение может привести к проблемам с экраном.

Отключите разъём кабеля левого динамика от аудиоплаты, потянув его прямо от разъёма.

Тяните разъём параллельно плоскости аудиоплаты.

Выведите кабель левого динамика из канала в вентиляторе процессора.

Удалите единственный винт Torx T10, крепящий левый динамик к задней части корпуса.

Выньте левый динамик из задней части корпуса.

Отключите разъём вентилятора процессора от логической платы, потянув его прямо вверх из разъёма.

Осторожно поднимите вентилятор процессора из задней части корпуса, следя за тем, чтобы кабели не застряли.

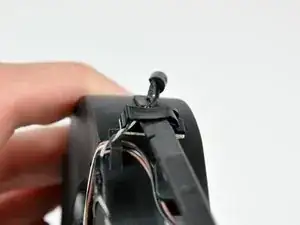

Используйте плоский конец лопатки, чтобы открыть зажим кабеля, прикреплённый к вентилятору процессора.

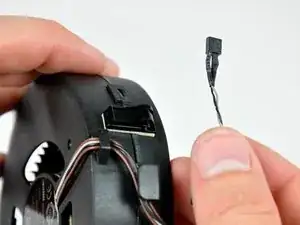

Выведите кабель датчика окружающей температуры из канала в вентиляторе процессора.
