Замена карты AirPort Extreme в iMac Intel 20" EMC 2266

Положите iMac лицевой стороной вниз на стол так, чтобы нижний край был обращён к Вам.

Ослабьте один винт с крестообразным шлицем в центре крышки доступа.

Этот винт закреплён в крышке доступа.

Снимите крышку доступа с iMac.

Стеклянная панель прикреплена к передней рамке четырнадцатью магнитами по периметру.

Прикрепите две присоски к противоположным углам стеклянной панели.

Чтобы закрепить присоски, которые мы продаём, сначала расположите присоску так, чтобы подвижная ручка была параллельна поверхности стекла. Лёгким нажимом прижмите присоску к стеклу, затем поднимите подвижную ручку до положения параллельно другой ручке.

Если присоски не прилипают, попробуйте очистить и стеклянную панель, и присоски мягким растворителем.

Осторожно потяните стеклянную панель строго вверх, чтобы снять её с iMac.

Стеклянная панель имеет несколько позиционирующих штифтов по периметру. Чтобы не сорвать эти штифты со стекла, при снятии тяните только строго вверх.

Тщательно очистите ЖК-дисплей и внутреннюю поверхность стеклянной панели перед повторной установкой, так как отпечатки пальцев или пыль, попавшие внутрь, будут заметны при включённом дисплее.

При установке стекла убедитесь, что между стеклом и рамой ничего нет. Свободные кабели могут быть повреждены или треснуть стекло.

Удалите следующие 12 винтов, закрепляющих переднюю рамку (bezel) к задней части корпуса:

Восемь T8 Torx длиной 13 мм.

Четыре T8 Torx длиной 25 мм.

В 24" iMac Intel модель A1225 два винта в центре снизу длинные (26 мм), четыре по бокам (по два слева и справа) средней длины (18 мм), а остальные 6 (четыре сверху, два в нижних углах) короткие (14 мм).

Передняя рамка всё ещё соединена с iMac кабелем микрофона.

Осторожно поднимите переднюю рамку за верхний край от задней части корпуса.

Когда верхний край передней рамки освободится от задней части корпуса, поверните рамку в сторону подставки и снимите её с задней части корпуса.

Поверните переднюю рамку от остальной части устройства и положите её над верхним краем iMac.

При установке передней рамки начните с нижнего края и убедитесь, что он плотно прилегает к задней части корпуса, прежде чем опускать верхний край на iMac.

Отключите разъём кабеля микрофона, при необходимости удалив ленту.

Чтобы передняя рамка заняла правильное положение, аккуратно уложите кабель и разъём микрофона в пустоту рядом с платой камеры.

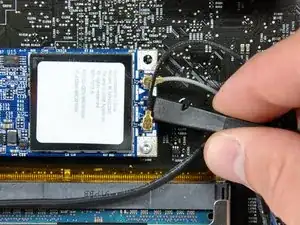

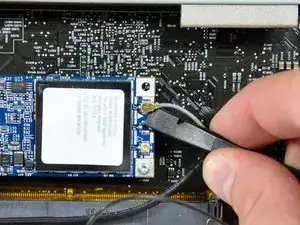

Используйте плоский конец лопатки, чтобы поддеть оба антенных разъёма и отжать их от карты AirPort Extreme.

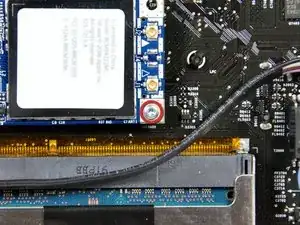

Удалите один винт T6 Torx, фиксирующий карту AirPort Extreme на плате логики.

Свободный конец карты AirPort Extreme должен слегка приподняться.

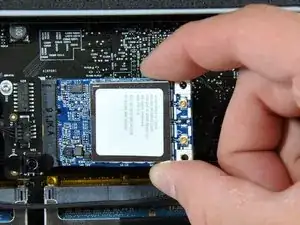

Потяните карту AirPort Extreme прямо от её разъёма.
