Замена инвертора iMac Intel 20" EMC 2266

Положите iMac лицевой стороной вниз на стол так, чтобы нижний край был обращён к Вам.

Ослабьте один винт с крестообразным шлицем (Phillips) в центре двери доступа.

Этот винт зафиксирован в дверце доступа.

Снимите дверцу доступа с iMac.

Стеклянная панель фиксируется на передней рамке четырнадцатью магнитами по периметру.

Прикрепите две присоски к противоположным углам стеклянной панели.

Чтобы закрепить продаваемые у нас присоски, сначала расположите присоску так, чтобы подвижная ручка была параллельна поверхности стекла. Лёгким прижимом присоски к стеклу поднимите подвижную ручку, пока она не станет параллельна другой ручке.

Если присоски не прилипают, попробуйте очистить стекло и присоску мягким растворителем.

Осторожно потяните стеклянную панель прямо вверх, чтобы снять её с iMac.

На стеклянной панели по периметру имеются несколько направляющих штырей. Чтобы не отломать эти штыри, при снятии тяните только строго вверх.

Тщательно очистите ЖК-панель и внутреннюю сторону стекла перед установкой, так как любые отпечатки пальцев или пыль будут заметны при включённом дисплее.

При возвращении стекла на место убедитесь, что между стеклом и рамой ничего не застряло. Посторонние кабели могут повредиться или треснуть стекло.

Удалите следующие 12 винтов, крепящих переднюю рамку к задней крышке:

Восемь винтов T8 Torx длиной 13 мм.

Четыре винта T8 Torx длиной 25 мм.

В 24" iMac Intel модель A1225 два винта в центре внизу длинные (26 мм), четыре по бокам (по два слева и справа) средней длины (18 мм), а оставшиеся 6 (четыре сверху, два в нижних углах) — короткие (14 мм).

Передняя рамка всё ещё соединена с iMac кабелем микрофона.

Осторожно приподнимите переднюю рамку за верхний край от задней крышки.

Когда верхний край передней рамки освободится от задней крышки, поверните рамку в сторону подставки и снимите её с задней крышки.

Отведите переднюю рамку от корпуса и положите её над верхним краем iMac.

При установке передней рамки начинайте с нижнего края и убедитесь, что он заподлицо с задней крышкой, прежде чем опускать верхний край на iMac.

Отсоедините разъём кабеля микрофона, при необходимости удалив ленту.

Чтобы передняя рамка располагалась правильно, уложите кабель микрофона и разъём в свободное пространство рядом с платой камеры.

Оттяните разъём датчика температуры ЖК-панели прямо вверх от его гнезда на логической плате.

(расположен в верхней части логической платы в 24")

Снимите два винта T6 Torx, крепящие кабель данных дисплея к логической плате.

Используйте прикреплённую чёрную этикетку, чтобы потянуть разъём кабеля данных дисплея прямо от логической платы.

Снимите восемь винтов T8 Torx, крепящих модуль дисплея к задней крышке.

Поднимите дисплей за левый край и поверните его в сторону правого края iMac.

При поднятом дисплее отсоедините четыре кабеля инвертора.

При установке поместите четыре разъёма кабелей инвертора в пустоты между компонентами, прикреплёнными к задней панели, чтобы модуль дисплея плотно прилегал к краям задней крышки.

(в 24" объединены в один разъём)

Следите за расположением кабелей, так как у них нет собственных уникальных разъёмов. Неправильное подключение может вызвать проблемы с экраном.

Отклейте полосу экранирующей ленты (EMI) от края задней крышки.

Удалите два винта T10 Torx, крепящие оптический привод к задней крышке.

При необходимости снимите кусок ленты, удерживающий провода датчика температуры на жёстком диске.

Оттяните разъём датчика температуры оптического привода прямо от его гнезда на логической плате.

При снятии полезно сдвинуть выступы по обеим сторонам разъёма большим ногтём к верхней части iMac.

Приподнимите левый край оптического привода и отодвиньте его от правой стороны задней крышки.

Вставьте лопатку между разъёмом оптического привода и самим приводом.

Поверните лопатку, чтобы слегка разъединить разъём и привод, затем используйте пальцы, чтобы оттянуть разъём от привода.

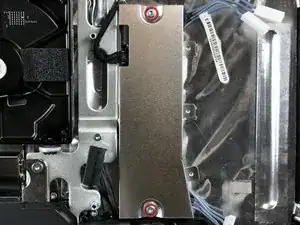

Удалите два винта T10 Torx, крепящие инвертор к задней крышке.

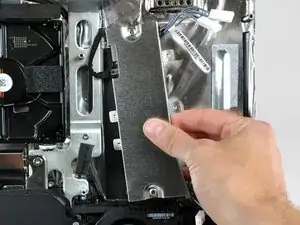

Отведите инвертор от шасси и слегка приподнимите его из задней части корпуса.

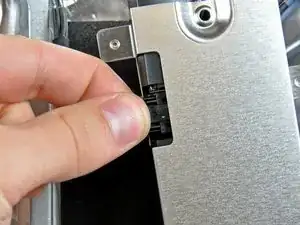

Отключите кабель инвертора, одновременно сжимая фиксатор и оттягивая разъём из гнезда.

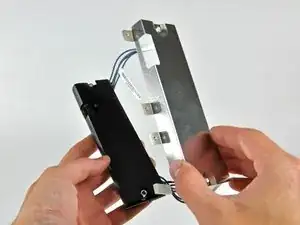

Снимите металлический кожух с инвертора.
