Замена вентилятора процессора iMac Intel 20" EMC 2266

Положите iMac лицевой стороной вниз на стол так, чтобы нижний край был обращён к Вам.

Ослабьте один винт с крестообразным шлицем в центре сервисной крышки.

Этот винт зафиксирован в сервисной крышке.

Снимите сервисную крышку с iMac.

Стеклянная панель закреплена на передней рамке четырнадцатью магнитами по периметру.

Прикрепите две присоски к противоположным углам стеклянной панели.

Чтобы закрепить продаваемые нами присоски, сначала расположите присоску так, чтобы подвижная рукоятка была параллельна поверхности стекла. Легко прижав присоску к стеклу, поднимите подвижную рукоятку до положения параллельно другой рукоятке.

Если присоски не прилипают, попробуйте очистить и стеклянную панель, и присоску мягким растворителем.

Осторожно потяните стеклянную панель прямо вверх, снимая её с iMac.

По периметру стеклянной панели находятся несколько установочных штифтов. Чтобы не сломать эти штифты, при снятии тяните только строго вверх.

Тщательно очистите ЖК‑панель и внутреннюю сторону стекла перед установкой, так как отпечатки пальцев или пыль, попавшие внутрь, будут сильно заметны при включённом дисплее.

При возврате стекла убедитесь, что между стеклом и рамкой ничего нет. Попавшие внутрь кабели могут быть повреждены или треснуть стекло.

Удалите следующие 12 винтов, крепящих переднюю рамку к задней части корпуса:

Восемь 13 мм Torx T8.

Четыре 25 мм Torx T8.

В 24" iMac Intel модель A1225 два винта внизу по центру длинные (26 мм), четыре по бокам (по два слева и справа) средние (18 мм), остальные 6 (четыре вверху, два в нижних углах) короткие (14 мм).

Передняя рамка всё ещё удерживается микрофонным кабелем.

Осторожно приподнимите переднюю рамку за верхний край, отделяя её от задней панели корпуса.

Когда верхний край передней рамки выйдет из корпуса, поверните рамку в сторону подставки и снимите её с задней панели.

Поверните переднюю рамку от остальной части устройства и положите её над верхним краем iMac.

При установке рамки начинайте с нижнего края и убедитесь, что он заподлицо с задней панелью, прежде чем опустить верхний край на iMac.

Отсоедините разъём микрофонного кабеля, при необходимости удалив ленту.

Чтобы передняя рамка села правильно, заправьте микрофонный кабель и разъём в паз рядом с платой камеры.

Тяните разъём датчика температуры ЖК‑экрана строго вверх, чтобы снять его с гнезда на логической плате.

(расположен в верхней части логической платы в 24")

Снимите два винта Torx T6, фиксирующие кабель данных дисплея на логической плате.

Используйте прикреплённую чёрную петлю, чтобы потянуть разъём кабеля данных дисплея прямо от логической платы.

Удалите восемь винтов Torx T8, крепящих панель дисплея к задней части корпуса.

Поднимите панель дисплея за левый край и поверните её в сторону правого края iMac.

При приподнятой панели дисплея отсоедините четыре кабеля инвертора.

При установке поместите четыре разъёма кабелей инвертора в пустоты между компонентами, прикреплёнными к задней панели, чтобы панель дисплея лежала заподлицо по кромкам задней панели.

(в 24" объединены в один разъём)

Следите за кабелями: у них нет уникальных разъёмов. Неправильное подключение может вызвать проблемы с экраном.

Отсоедините разъём кабеля левого динамика от звуковой платы, потянув его прямо от гнезда.

Тяните разъём параллельно поверхности звуковой платы.

Выведите кабель левого динамика из канала в вентиляторе CPU.

Удалите один винт Torx T10, фиксирующий левый динамик к задней панели корпуса.

Поднимите левый динамик и выньте его из задней панели корпуса.

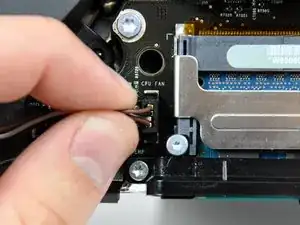

Отсоедините разъём вентилятора CPU от логической платы, потянув его строго вверх из гнезда.

Осторожно поднимите вентилятор CPU и выньте его из задней панели корпуса, следя, чтобы кабели не застряли.
