Замена кабеля передачи данных жесткого диска iMac Intel 20" EMC 2266

Используйте это руководство для замены кабеля передачи данных жесткого диска.

Шаг 1

Положите iMac экраном вниз на стол так, чтобы нижний край был обращён к Вам.

Ослабьте один винт с крестообразным шлицем (Phillips) в центре сервисной крышки.

Этот винт закреплён в сервисной крышке.

Снимите сервисную крышку с iMac.

Шаг 2

Стеклянная панель крепится к передней рамке четырнадцатью магнитами по периметру.

Прикрепите две присоски к противоположным углам стеклянной панели.

Чтобы установить наши присоски, сначала расположите присоску с подвижной ручкой параллельно поверхности стекла. Лёгким прижимом зафиксируйте присоску на стекле, затем поднимите подвижную ручку до положения параллельно другой ручке.

Если присоски не пристают, попробуйте очистить и стеклянную панель, и присоски мягким растворителем.

Шаг 3

Осторожно потяните стеклянную панель прямо вверх, снимая её с iMac.

Стеклянная панель имеет несколько定位ирующих штифтов по периметру. Чтобы не сломать эти штифты, при снятии тяните только вертикально вверх.

Тщательно очистите ЖК-панель и внутреннюю сторону стекла перед повторной установкой — отпечатки пальцев или пыль, оказавшиеся внутри, будут заметны при включенном дисплее.

При установке стекла убедитесь, что между стеклом и рамой ничего не застряло. Свободные кабели могут повредиться или привести к трещинам в стекле.

Шаг 4

Снимите следующие 12 винтов, крепящих переднюю рамку к задней части корпуса:

Восемь T8 Torx длиной 13 мм.

Четыре T8 Torx длиной 25 мм.

На 24" iMac Intel модель A1225 два винта в центре снизу длинные (26 мм), по четыре по бокам (по два слева и справа) — средние (18 мм), а оставшиеся 6 (четыре сверху, два в нижних углах) — короткие (14 мм).

Шаг 5

Передняя рамка всё ещё соединена с iMac кабелем микрофона.

Осторожно приподнимите переднюю рамку за верхний край от задней части корпуса.

Как только верхний край передней рамки освободится от задней части корпуса, поверните рамку в сторону подставки и снимите её с задней части корпуса.

Поверните переднюю рамку от остальной части устройства и положите её над верхним краем iMac.

При повторной установке передней рамки начните с нижнего края и убедитесь, что он заполняет заднюю часть корпуса по уровню, прежде чем опускать верхний край на iMac.

Шаг 6

Отключите разъем кабеля микрофона, при необходимости удаляя ленту.

Чтобы передняя рамка прилегала правильно, заправьте кабель микрофона и его разъем в углубление рядом с платой камеры.

Шаг 7

Отсоедините разъем датчика температуры ЖК-панели, потянув его прямо вверх из разъёма на системной плате.

(расположен в верхней части системной платы на 24")

Шаг 8

Удалите два винта T6 Torx, фиксирующие кабель данных дисплея на системной плате.

Используйте прилагаемую чёрную язычок, чтобы потянуть разъём кабеля данных дисплея прямо от системной платы.

Шаг 9

Снимите восемь винтов T8 Torx, крепящих панель дисплея к задней части корпуса.

Поднимите панель дисплея за левый край и поверните её в направлении правого края iMac.

Шаг 10

Приподняв панель дисплея, отключите четыре кабеля инвертора.

При повторной установке разместите четыре разъёма кабелей инвертора в вырезах между компонентами на задней панели, чтобы панель дисплея прилегала заподлицо к краям задней части корпуса.

(на 24" объединены в один разъём)

Следите за расположением кабелей — у них нет уникальных разъёмов. Неправильное подключение может вызвать проблемы с экраном.

Шаг 11

Снимите единственный винт T10 Torx, фиксирующий правый динамик к задней части корпуса.

Шаг 12

Отключите разъём кабеля правого динамика от звуковой платы, потянув его прямо вверх из гнезда.

Шаг 13

Осторожно выньте правый динамик из задней части корпуса.

Шаг 14

Отключите разъём вентилятора оптического привода от звуковой платы, потянув его прямо от разъёма.

Тяните разъём в сторону верхнего края iMac.

Шаг 15

Осторожно снимите вентилятор оптического привода с пластиковых стоек, выступающих из задней части корпуса.

Шаг 16

Вставьте плоский конец лопатки между разъёмом кабеля данных оптического привода и его гнездом.

Поверните лопатку, чтобы отделить разъём от гнезда.

Удобно работать поочерёдно с разных сторон, чтобы «вывести» разъём из гнезда.

Шаг 17

Отключите разъём кабеля микрофона от звуковой платы, потянув его прямо вверх из гнезда.

Шаг 18

Отключите следующие разъёмы:

Кабель термодатчика жёсткого диска.

Кабель термодатчика оптического привода.

Кабель вентилятора жёсткого диска.

При снятии этих разъёмов удобно использовать ногти, чтобы сдвинуть ушки по обеим сторонам разъёма к верхней части iMac.

Шаг 19

Отключите кабель питания постоянного тока, одновременно нажав на обе фиксаторы и отсоединив разъём от гнезда на плате логики.

После того как оба фиксатора пройдут удерживающие язычки, удобно сдвинуть их к левой кромке iMac одной рукой, а другой тянуть корпус разъёма.

Шаг 20

Тяните кабель данных SATA строго вверх, чтобы отсоединить его от платы логики.

SATA-разъём на большинстве iMac имеет тенденцию заедать в гнезде на плате логики. Если трудно отсоединить кабель SATA, вставьте металлическую лопатку или другой тонкий инструмент в зазор между разъёмом SATA и его гнездом и поверните вал лопатки, чтобы безопасно разъединить обе части.

Шаг 21

Используйте плоский конец лопатки, чтобы поддеть оба антенных разъёма и снять их с карты AirPort Extreme.

Шаг 22

Отключите разъём левого динамика от аудиоплаты, потянув его прямо от гнезда.

Тяните разъём параллельно поверхности аудиоплаты.

Шаг 23

Выведите кабель левого вентилятора из канавки на вентиляторе CPU.

Шаг 24

Отключите следующие разъёмы:

Кабель датчика окружающей температуры.

Кабель кнопки питания.

Кабель вентилятора CPU.

Оттяните разъёмы кнопки питания и вентилятора CPU прямо вверх от платы логики, а кабель датчика окружающей температуры тяните в сторону нижнего края iMac.

Шаг 25

Отключите разъём кабеля камеры от платы логики, потянув его прямо вверх из гнезда.

Шаг 26

Используйте плоский конец лопатки, чтобы поддеть разъём антенны Bluetooth и снять его с платы Bluetooth.

Шаг 27

Используйте острый конец лопатки, чтобы оторвать ленту ЭМИ от разъёмов на наушники/микрофон.

Шаг 28

Снимите следующие винты, крепящие плату логики к задней крышке:

Три тонкой резьбы Torx T10.

Шесть грубой резьбы Torx T10.

Один более длинный винт грубой резьбы Torx T10.

Два винта грубой резьбы Torx T8.

Шаг 29

Поднимите узел платы логики из задней крышки, следя за тем, чтобы кабели или порты ввода-вывода не застряли.

Шаг 30

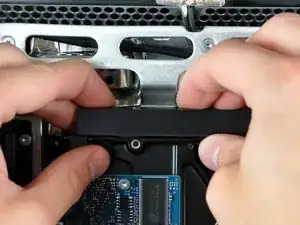

Чтобы снять кронштейн жёсткого диска, сожмите середину к корпусу жёсткого диска, одновременно поворачивая верхний левый край к себе.

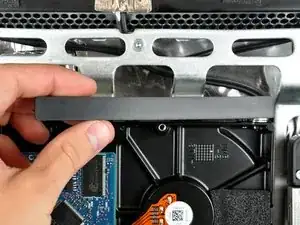

После освобождения левого края поверните кронштейн к правому краю жёсткого диска.

Поднимите кронштейн жёсткого диска строго вверх и снимите его с шасси.

Шаг 31

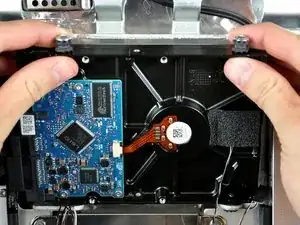

Поверните верхнюю часть диска к себе, затем поднимите жёсткий диск строго вверх с его нижних штырей.

При повторной установке жёсткого диска следите, чтобы резиновые втулки не протолкнулись через отверстия в шасси вместе с нижними штырями жёсткого диска — их извлечение может потребовать снятия платы логики.

Шаг 32

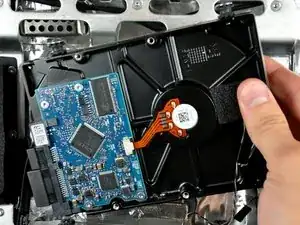

Вставьте плоский конец лопатки между кабелем данных SATA и краем жёсткого диска.

Поверните лопатку, чтобы разъединить кабель данных SATA и жёсткий диск.

Отключите кабель данных SATA от жёсткого диска.

Шаг 33

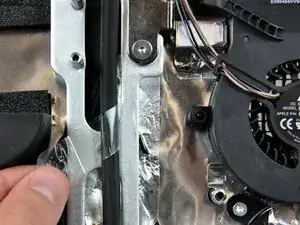

Снимите кусок ленты, фиксирующий кабель данных жёсткого диска к шасси.

Шаг 34

Поднимите кабель данных жёсткого диска и выньте его из задней крышки.

Заключение

Для сборки устройства следуйте этим инструкциям в обратном порядке.

Перевод руководства с ifixit.com
