Замена нижней крышки PowerBook G4 Aluminum 17" 1.67 GHz (высокое разрешение)

Используйте большие пальцы, чтобы отодвинуть два фиксатора батареи от самой батареи.

Батарея должна немного приподняться, чтобы Вы могли повернуть её к себе и вынуть из нижней крышки.

Снимите три винта Philips 2,3 мм, крепящие крышку отсека памяти к нижней крышке.

Небольшим приподнимите крышку отсека памяти и потяните её на себя, чтобы снять с нижней крышки.

Удалите следующие десять винтов:

Два винта Philips 14,7 мм с уступом.

Три винта Philips 12,3 мм.

Один винт Torx T8, 3,8 мм.

Один винт Torx T8, 6,8 мм.

Три винта Philips 1,3 мм.

Кабель ZIF находится под нижним слотом оперативной памяти. Если в Вашем PowerBook оба слота заняты, убедитесь, что Вы сняли модуль памяти.

Используйте ногти, чтобы отвести запор ZIF-кабеля от его разъёма. (Сдвиньте две коричневые части вниз на 1 мм)

Замок ZIF-кабеля сдвинется примерно на миллиметр от разъёма и остановится (см. рисунок 2). Не пытайтесь снять запор ZIF-кабеля полностью.

Используйте наконечник медиатора, чтобы поддеть ленточный кабель трекпада и вытащить его из разъёма.

Снимите четыре винта Philips 3,4 мм со стороны PC-кард разъёма PowerBook.

При обратной установке этих винтов необходимо ставить каждый винт в правильном порядке. Начните с винта, ближайшего к петле дисплея, и двигайтесь наружу от него.

Снимите четыре винта Philips 3,4 мм со стороны DVI-разъёма PowerBook.

При обратной установке этих винтов необходимо ставить каждый винт в правильном порядке. Начните с винта, ближайшего к петле дисплея, и двигайтесь наружу от него.

При сборке убедитесь, что два винта справа возвращены в свои соответствующие места, а не в отверстия анкера DVI-порта.

Нажмите кнопку разблокировки защёлки дисплея и откройте дисплей.

Начиная от стороны дисплея, поднимите верхнюю крышку вертикально вверх от нижней крышки, следя, чтобы кабели не заскочили.

Отключите кабель RJ-11 от модема.

При необходимости снимите полоску ленты, закрывающую провода динамиков.

Используйте ногти или наконечник медиатора, чтобы отвести запор ZIF-кабеля от его разъёма.

Запор ZIF-кабеля сдвинется примерно на 1 мм и остановится. Не пытайтесь полностью снять запор ZIF-кабеля.

Тяните ленточный кабель DC-in прямо от его разъёма.

Отклейте кабель DC-in от клея, фиксирующего его к нижней крышке.

Если необходимо, используйте наконечник медиатора, чтобы снять небольшой кусочек поролоновой ленты с боковой стороны левого динамика.

Выведите антеннные кабели AirPort из канавки в левом динамике.

Снимите один винт Torx T8 6,9 мм, крепящий левый динамик к нижней крышке.

Поднимите левый динамик с его заднего края и выведите его из нижней крышки, обращая внимание на провода в канавке возле переднего края левого динамика.

Снимите один винт Torx T8 6,9 мм, закрепляющий массу кабеля динамика к нижней крышке.

Отогните кусок фольгированной ленты, закрывающей кабель модема, чтобы освободить под ней удерживаемый кабель динамика.

Потяните кабель динамика вертикально вверх, чтобы отключить его от звуковой карты.

На следующих шагах Вы отключите несколько ленточных кабелей, которые перекрывают кабель правого динамика.

Используйте плоский конец медиатора, чтобы поддеть разъём ленточного кабеля жёсткого диска и приподнять его с логической платы.

Используйте плоский конец лопатки, чтобы приподнять разъем кабеля звуковой платы с материнской платы.

Используйте плоский конец лопатки, чтобы приподнять разъем кабеля оптического привода с материнской платы.

Используйте ногти или наконечник лопатки, чтобы отвести фиксатор ZIF-кабеля от его разъёма.

Фиксатор ZIF-кабеля сместится примерно на 1 мм и остановится. Не пытайтесь полностью удалить фиксатор ZIF-кабеля.

Вытащите кабель PRAM-батареи и USB-платы из его разъёма.

С помощью лопатки выведите кабель данных дисплея из канала в правом динамике.

Используйте наконечник лопатки, чтобы отжать окно светодиода кнопки питания от правого динамика.

Постарайтесь положить окно выпуклой стороной вниз на рабочую поверхность, чтобы сохранить чистоту клея по его периметру.

Удалите один винт Torx T8 6,9 мм, удерживающий правый динамик в нижнем корпусе.

Поднимите правый динамик и извлеките его из нижнего корпуса.

Выведите кабель динамика из зажимов вдоль переднего края материнской платы.

Зажимы открываются в разные стороны, поэтому будьте осторожны, чтобы не отломать их при снятии.

Закройте PowerBook, следя за кабелями, которые могут мешать, и переверните его.

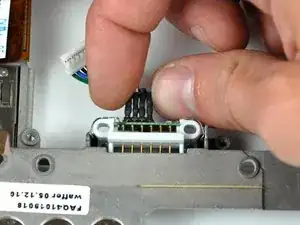

Отключите разъём питания, потянув его прямо от разъёма на материнской плате.

Отключите разъём кабеля аккумулятора, потянув его прямо от разъёма на материнской плате.

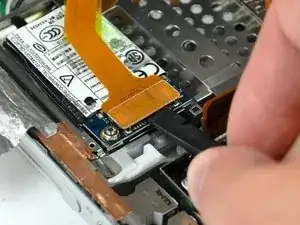

Используйте плоский конец лопатки, чтобы приподнять разъём кабеля AirPort/Bluetooth с материнской платы.

Переверните PowerBook обратно.

Используйте плоский конец лопатки, чтобы приподнять разъём кабеля модема с материнской платы.

Используйте плоский конец лопатки, чтобы приподнять разъём кабеля PC card cage с материнской платы.

Отключите оба следующих разъёма от материнской платы:

Кабель левого вентилятора.

Кабель инвертора.

Обязательно тяните только параллельно плоскости материнской платы, так как тянув вверх за разъём, вы сорвёте его с платы.

При вытягивании этих разъёмов помогает использовать ногти, чтобы потянуть за ушки по обеим сторонам разъёма.

Снимите следующие четыре винта, крепящие оптический привод к нижнему корпусу:

Три винта Torx T8 6,8 мм.

Один винт Torx T8 3,8 мм.

Поднимите оптический привод и извлеките его из нижнего корпуса, следя за кабелями, которые могут застрять.

При необходимости удалите кусочек ленты, фиксирующий кабель данных дисплея к материнской плате.

Оттяните кабель данных дисплея от его разъёма, чтобы отсоединить его от материнской платы.

Обязательно тяните только параллельно плоскости материнской платы, так как тянув вверх за разъём, вы сорвёте его с платы.

Отключите правый вентилятор, потянув его разъём от гнезда на материнской плате.

При вытягивании этого разъёма помогает использовать ногти, чтобы потянуть за ушки по обеим сторонам разъёма.

Обязательно тяните только параллельно плоскости материнской платы, так как тянув вверх за разъём, вы сорвёте его с платы.

Удалите следующие 12 винтов:

Три чёрных винта Torx T8 5,7 мм.

Три винта Torx T8 7 мм с пружинными шайбами.

Три винта Torx T8 6,8 мм.

Три винта Torx T8 3,8 мм.

При необходимости используйте лопатку, чтобы приподнять левый край материнской платы и отделить затвердевшую термопасту от радиатора.

Если при приподнимании материнской платы ощущается сопротивление, рекомендуется размягчить термопасту, прогрев плату феном перед дальнейшим отрывом.

Поднимите плату логики за её левый край и поверните её в направлении правой стороны нижней части корпуса.

На этой модели плата логики имеет склонность заедать за нижнюю часть корпуса возле DVI-порта в верхнем правом углу. Если при повороте она застрянет, остановитесь, чтобы избежать изгиба и повреждения платы логики.

Поверните плату логики до почти вертикального положения и аккуратно покачивайте её, пока она не освободится от нижней части корпуса.

При повторной установке платы логики обязательно нанесите термопасту на процессор. Наше руководство по термопасте поможет сделать это правильно.

Заменяйте только серую термопасту на процессоре. Белый термоуплотняющий материал на чипах графического процессора можно использовать повторно.

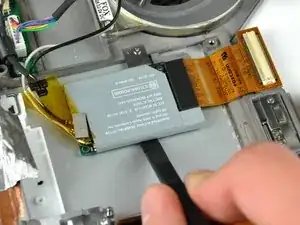

Используйте плоский конец лопатки, чтобы поддеть коннектор кабеля модема и отвести его вверх от модема.

Кабель модема теперь полностью отсоединён и может быть удалён.

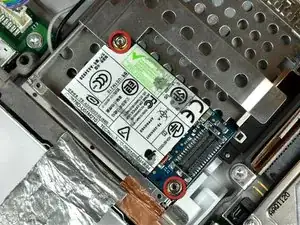

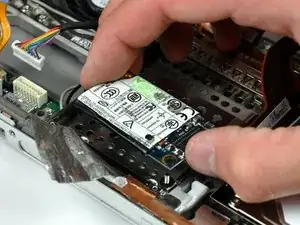

Используйте головку на 4 мм с гайковёртом, чтобы отвинтить две гайки, крепящие модем к корпусу PC-карты.

Поднимите модем вертикально вверх со шпилек корпуса PC-карты.

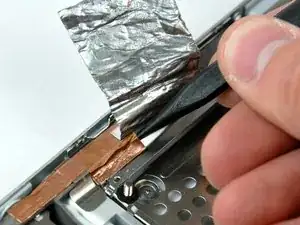

С помощью тонкого кончика лопатки отогните небольшую полоску медной ленты от края корпуса PC-карты рядом со стороной нижней части корпуса.

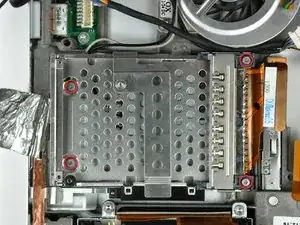

Удалите четыре винта Philips, крепящие корпус PC-карты к нижней части корпуса.

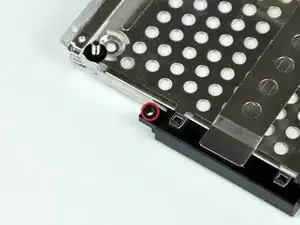

Два более длинных винта с втулкой должны быть установлены на конце корпуса PC-карты, ближайшем к плате логики.

Поднимите корпус PC-карты за центральную часть и выведите его из нижней части корпуса.

При повторной установке корпуса PC-карты убедитесь, что вставили стоячий штифт от кнопки выпуска PC-карты в отверстие в чёрном пластмассовом механизме выпуска на корпусе PC-карты.

Используйте кончик лопатки, чтобы нажать металлический прижимной разъём вниз через отверстие в плате AirPort/Bluetooth и вытянуть его из нижней части корпуса.

Используйте плоский конец лопатки, чтобы оторвать плату AirPort/Bluetooth от клея, фиксирующего её к нижней части корпуса.

Будьте осторожны, чтобы не погнуть скобу, прикреплённую к верхнему правому углу платы AirPort/Bluetooth.

При необходимости удалите кусок ленты и демонтажную пену EMI, покрывающие антенны AirPort/Bluetooth.

Не забудьте заново приклеить этот кусок ленты при сборке. Он изолирует оголённые разъёмы антенн от металлического корпуса PC-карты.

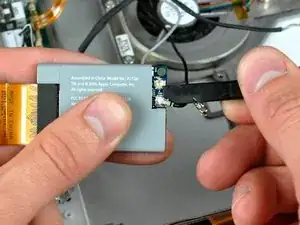

Используйте плоский конец лопатки, чтобы отстегнуть оба антенных разъёма от платы AirPort/Bluetooth.

Перед продолжением убедитесь, что дисплей перпендикулярен нижней части корпуса.

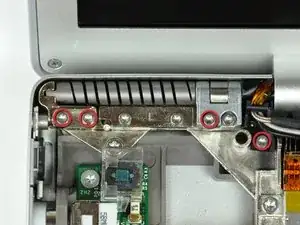

Удалите четыре винта Torx T6 с левого петлевого крепления дисплея.

Мы намеренно оставляем один винт в левом петлевом креплении дисплея, чтобы облегчить разборку.

Винт, удерживающий пластиковую скобу кабеля дисплея к нижней части корпуса, короче остальных.

Удалите четыре винта Torx T6 с правого петлевого крепления дисплея.

Мы намеренно оставляем один винт в правом петлевом креплении дисплея, чтобы облегчить разборку.

Винт, удерживающий пластиковую скобу кабеля дисплея к нижней части корпуса, короче остальных.

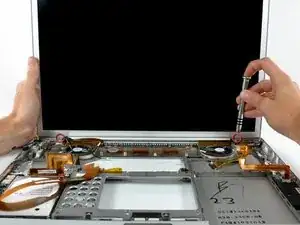

Поддерживая дисплей одной рукой, удалите последние два винта Torx T6 из петлевых креплений дисплея.

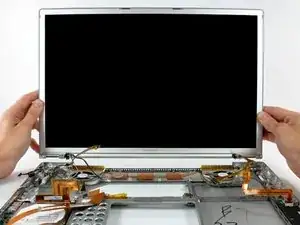

Поднимите дисплей прямо вверх из нижней части корпуса, следя за кабелями, которые могут застрять.

Посмотрите наши советы по установке дисплея, чтобы правильно переустановить дисплей.

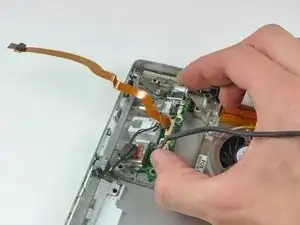

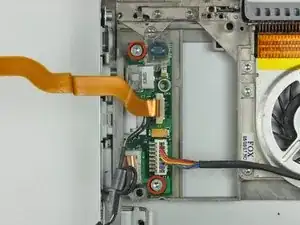

Удалите два винта Torx T8, крепящие плату питания DC-in к нижней части корпуса.

Оттяните плату DC-in от левой стороны нижней части корпуса и отложите её в сторону.

Возможно, потребуется использовать лопатку, чтобы поддеть плату от алюминиевой рамки, прикреплённой к нижней части корпуса.

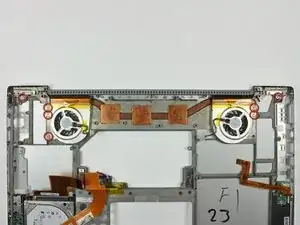

Удалите семь винтов Torx T8 с радиатора и вентилятора.

Винт в верхнем правом углу короче остальных.

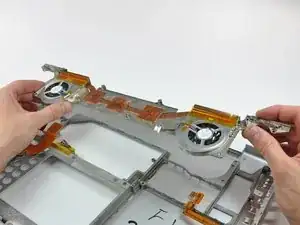

Выньте сборку радиатора и вентилятора из нижней части корпуса.

Выньте сборку радиатора и вентилятора из нижней части корпуса.

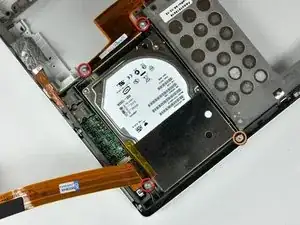

Удалите следующие четыре винта:

Три винта T8 Torx длиной 11,1 мм.

Один винт T8 Torx длиной 3,9 мм.

Выньте жёсткий диск из нижней части корпуса.

Удалите два винта Torx T8, крепящие звуковую плату к нижней части корпуса.

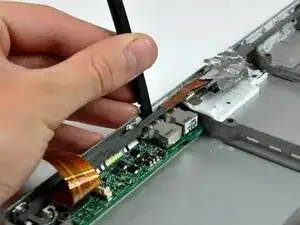

Используйте плоский конец лопатки, чтобы отжать разъёмы USB от левого края нижней части корпуса.

Поднимите звуковую плату немного над нижней частью корпуса, соблюдая осторожность с хрупкой нижней частью, удерживающей разъём микрофона.

Звуковая плата всё ещё подключена к PowerBook через кабель микрофона.

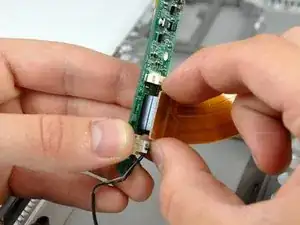

Тяните ленточный кабель звуковой платы прямо от его разъёма на звуковой плате.

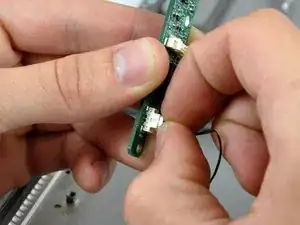

Используйте ногти, чтобы вытащить разъём микрофона прямо из его гнезда на звуковой плате.

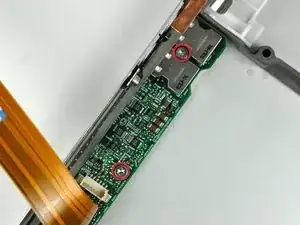

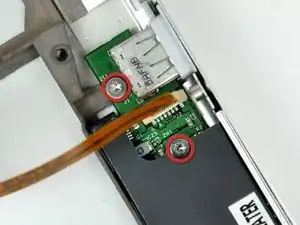

Удалите два винта T8 Torx, фиксирующие плату PRAM и USB к нижней части корпуса.

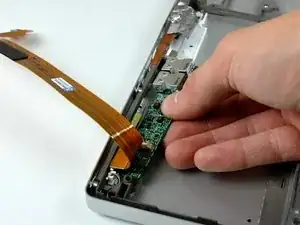

Оттяните плату от боковой стенки нижней части корпуса, чтобы отделить USB-разъём от окантовки на нижней части корпуса.

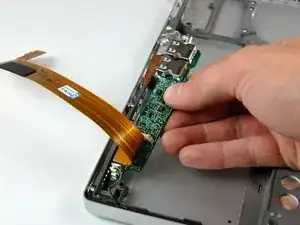

Выньте плату PRAM и USB из нижней части корпуса.

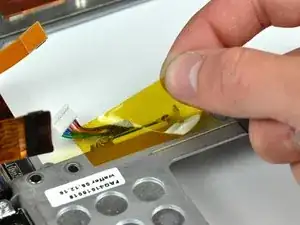

При необходимости снимите полоску жёлтой каптоновой ленты, закрывающую разъём батареи.

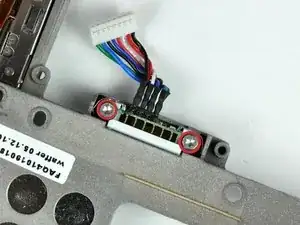

Удалите два винта T8 Torx длиной 8,5 мм, фиксирующие разъём батареи к нижней части корпуса.

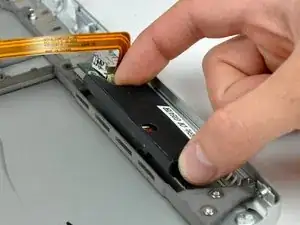

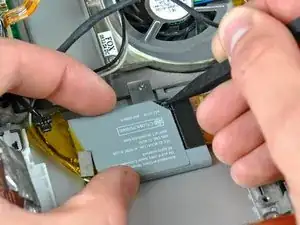

Вытяните разъём батареи из его посадочного отверстия в нижней части корпуса.

Нижняя часть корпуса остаётся.
