Замена оптического привода PowerBook G4 Aluminum 17" 1.67 GHz (High-Res)

Используйте большие пальцы, чтобы оттянуть две защёлки крепления аккумулятора от батареи.

Батарея должна немного выскочить, чтобы вы могли повернуть её к себе и вынуть из нижнего корпуса.

Снимите три винта Phillips 2.3 мм, фиксирующих крышку оперативной памяти к нижнему корпусу.

Поднимите крышку памяти слегка и потяните её на себя, чтобы снять с нижнего корпуса.

Снимите следующие десять винтов:

Два винта Phillips с плечиком 14.7 мм.

Три винта Phillips 12.3 мм.

Один винт T8 Torx 3.8 мм.

Один винт T8 Torx 6.8 мм.

Три винта Phillips 1.3 мм.

Шлейф ZIF находится под нижним слотом оперативной памяти. Если оба слота в вашем PowerBook заняты, убедитесь, что вы удалили модуль памяти.

Используйте ногти, чтобы отвести фиксатор ZIF-шлейфа от его разъёма. (Сдвиньте две коричневые части вниз на 1 мм)

Фиксатор ZIF-шлейфа сдвинется примерно на миллиметр от разъёма, прежде чем остановиться (см. фото 2). Не пытайтесь снять фиксатор ZIF-шлейфа.

Используйте наконечник лопатки, чтобы выдвинуть шлейф трекпада из его разъёма.

Снимите четыре винта Phillips 3.4 мм со стороны PC Card.

При установке этих винтов обратно, их необходимо возвращать в правильном порядке. Начните с винта, ближайшего к петле дисплея, и двигайтесь наружу.

Снимите четыре винта Phillips 3.4 мм со стороны разъёма DVI.

При установке этих винтов обратно, их необходимо возвращать в правильном порядке. Начните с винта, ближайшего к петле дисплея, и двигайтесь наружу.

При сборке убедитесь, что два винта справа возвращены в свои соответствующие места, а не в отверстия крепления порта DVI.

Нажмите кнопку отпирания защёлки дисплея и откройте дисплей.

Начиная от стороны дисплея, поднимите верхнюю часть корпуса прямо вверх от нижнего корпуса, следя за кабелями, которые могут зацепиться.

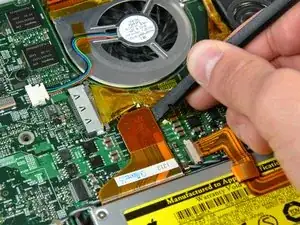

Используйте плоский конец лопатки, чтобы отжать разъём кабеля оптического привода от платы логики.

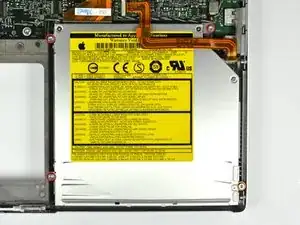

Снимите следующие четыре винта, фиксирующих оптический привод в нижнем корпусе:

Три винта T8 Torx 6.8 мм.

Один винт T8 Torx 3.8 мм.

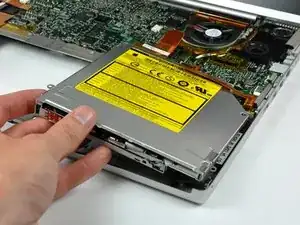

Поднимите оптический привод из нижнего корпуса, аккуратно, чтобы не повредить шлейф батареи PRAM и плату USB.
