Замена платы RJ-11 в PowerBook G4 Aluminum 17" 1.67 GHz (High-Res)

Сдвиньте двумя большими пальцами два защёлкивающих язычка аккумулятора в сторону от аккумулятора.

Аккумулятор должен слегка приподняться, чтобы вы могли повернуть его к себе и вынуть из нижнего корпуса.

Удалите три винта Phillips длиной 2,3 мм, крепящие крышку отделения памяти к нижнему корпусу.

Слегка приподнимите крышку отсека памяти и потяните её на себя, чтобы снять с нижнего корпуса.

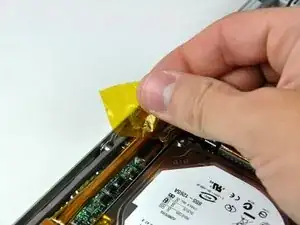

Снимите полосу клейкой ленты, покрывающую кабели динамиков.

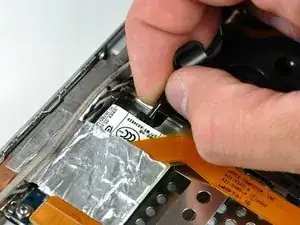

Отключите кабель RJ-11 от модема.

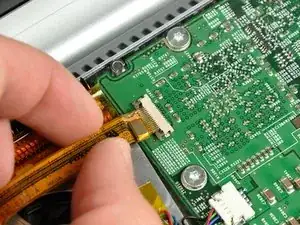

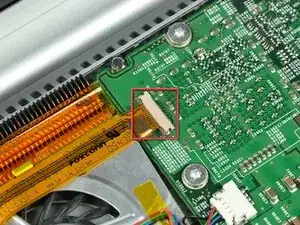

Используйте ногти или наконечник лопатки, чтобы отжать фиксатор ZIF-кабеля от его разъёма.

Фиксатор ZIF-кабеля сдвинется примерно на 1 мм и остановится. Не пытайтесь полностью снять фиксатор ZIF-кабеля.

Вытащите кабель питания постоянного тока из его разъёма.

Отклейте кабель питания постоянного тока от клея, фиксирующего его к нижнему корпусу.

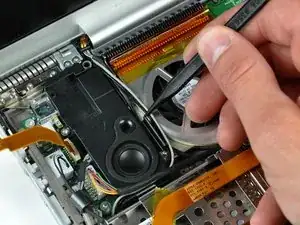

С помощью наконечника лопатки удалите кусочек поролоновой ленты из канавки на стороне левого динамика.

Освободите кабели из канавки в левом динамике.

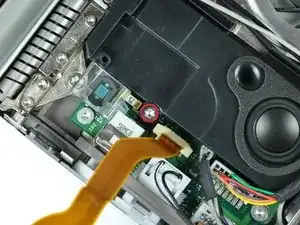

Удалите один винт Torx T8, крепящий левый динамик к нижнему корпусу.

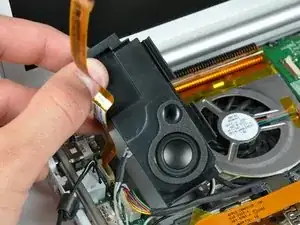

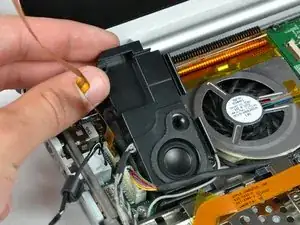

Поднимите левый динамик за задний край и выведете его из нижнего корпуса, следя за кабелями, лежащими в канавке ближе к переднему краю левого динамика.

Положите динамик рядом с нижним корпусом.

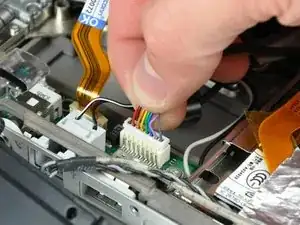

Поднимите разъём кабеля питания постоянного тока вертикально вверх, чтобы отсоединить его от платы входа питания.

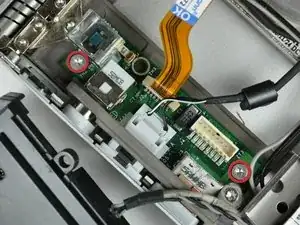

Удалите два винта Torx T8, крепящие плату входа питания к нижнему корпусу.

New line.

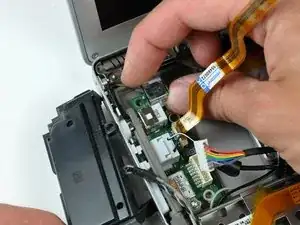

Оттяните плату входа питания от стороны нижнего корпуса, чтобы отделить порты от их рамки.

Выньте плату входа питания из нижнего корпуса.

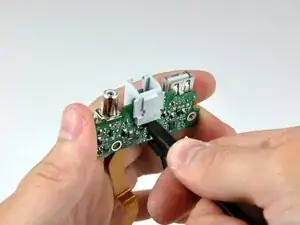

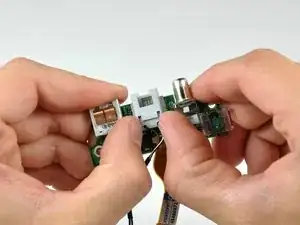

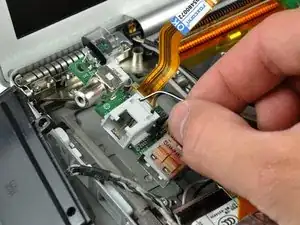

Сдвиньте плату RJ-11 слегка от платы входа питания, используя большие пальцы.

Используйте плоский конец лопатки, чтобы продолжить отводить плату RJ-11 от платы входа питания.
