PowerBook G4 Aluminum 17" 1.67 GHz (High-Res) Замена батареи PRAM и платы USB

Используйте большие пальцы, чтобы отодвинуть два фиксирующих язычка батареи от самой батареи.

Батарея должна подскочить настолько, чтобы её можно было повернуть к себе и вынуть из нижней крышки.

Снимите три винта Phillips 2,3 мм, крепящие крышку оперативной памяти к нижней крышке.

Приподнимите крышку оперативной памяти и потяните её на себя, чтобы снять с нижней крышки.

Снимите следующие десять винтов:

Два винта Phillips с уступом 14,7 мм.

Три винта Phillips 12,3 мм.

Один винт T8 Torx 3,8 мм.

Один винт T8 Torx 6,8 мм.

Три винта Phillips 1,3 мм.

Кабель ZIF находится под нижним слотом оперативной памяти. Если в Вашем PowerBook заняты оба слота оперативной памяти, убедитесь, что вы удалили модуль памяти.

Используйте ногти, чтобы отвести защёлку кабеля ZIF от его разъёма. (Сместите две коричневые части вниз на 1 мм)

Защёлка кабеля ZIF отойдёт примерно на миллиметр от разъёма и остановится (см. фото 2). Не пытайтесь снять защёлку кабеля ZIF.

Используйте наконечник лопатки, чтобы выдвинуть шлейф трекпада из его разъёма.

Снимите четыре винта Phillips 3,4 мм с стороны PC Card в PowerBook.

При установке этих винтов обратно, вы должны вкручивать их в правильном порядке. Начните с винта, ближайшего к петле дисплея, и двигайтесь наружу от него.

Снимите четыре винта Phillips 3,4 мм со стороны разъёма DVI в PowerBook.

При установке этих винтов обратно, вы должны вкручивать их в правильном порядке. Начните с винта, ближайшего к петле дисплея, и двигайтесь наружу от него.

При сборке убедитесь, что два винта справа устанавливаются в свои соответствующие места, а не в отверстия крепления порта DVI.

Нажмите кнопку разблокировки защёлки дисплея и откройте дисплей.

Начиная от стороны дисплея, поднимите верхнюю крышку прямо вверх от нижней крышки, следя за тем, чтобы не защемить кабели.

Используйте плоский конец лопатки, чтобы отжать разъём кабеля оптического привода от логической платы.

Снимите следующие четыре винта, крепящие оптический привод к нижней крышке:

Три винта T8 Torx 6,8 мм.

Один винт T8 Torx 3,8 мм.

Поднимите оптический привод из нижней крышки, стараясь не задеть шлейф батареи PRAM и платы USB.

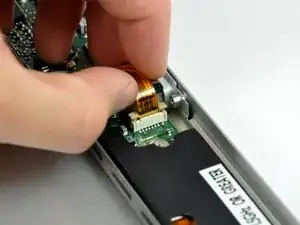

Используйте ноготь и наконечник лопатки, чтобы слегка приподнять защёлку кабеля ZIF над её разъёмом.

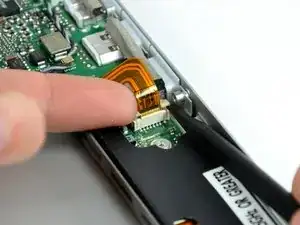

Защёлка кабеля ZIF должна приподняться примерно на 1 мм и остановиться. Не пытайтесь полностью снять защёлку кабеля ZIF.

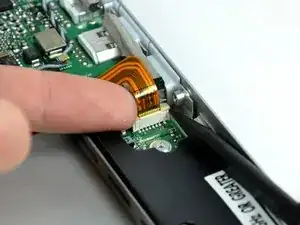

Тяните шлейф прямо вверх, чтобы вынуть его из разъёма ZIF.

Снимите два винта T8 Torx, крепящие плату батареи PRAM и плату USB к нижней крышке.

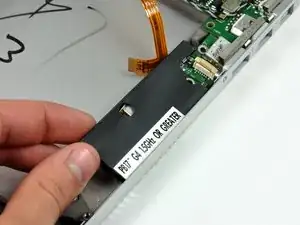

Оттяните плату от боковой стенки нижней крышки, чтобы отделить разъём USB от облицовки на нижней крышке.

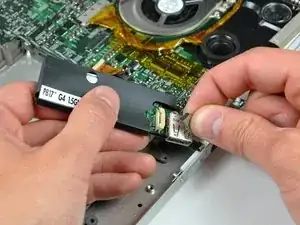

Приподнимите плату слегка из нижней крышки и снимите небольшой поролоновый EMI-уплотнитель с разъёма USB, затем выньте батарею PRAM и плату USB из PowerBook.
