Замена передней рамки дисплея PowerBook G4 Aluminum 17" 1.67 GHz (High-Res)

Используйте большие пальцы, чтобы отжать две защёлки крепления батареи от самой батареи.

Батарея должна немного приподняться, чтобы Вы могли повернуть её к себе и вынуть из нижнего корпуса.

Удалите три винта Phillips длиной 2,3 мм, закрепляющие крышку памяти на нижнем корпусе.

Слегка приподнимите крышку памяти и потяните её на себя, чтобы снять с нижнего корпуса.

Удалите следующие десять винтов:

Два винта Phillips с выступом длиной 14,7 мм.

Три винта Phillips длиной 12,3 мм.

Один винт T8 Torx длиной 3,8 мм.

Один винт T8 Torx длиной 6,8 мм.

Три винта Phillips длиной 1,3 мм.

ZIF-кабель находится под нижним слотом оперативной памяти. Если в Вашем PowerBook заняты оба слота памяти, обязательно снимите модуль памяти.

Используйте ногти, чтобы отвести защёлку ZIF-кабеля от его разъёма. (Сдвиньте две коричневые части вниз на 1 мм)

Защёлка ZIF-кабеля отойдёт примерно на миллиметр от разъёма и остановится (см. фото 2). Не пытайтесь снять защёлку ZIF-кабеля.

Используйте острый конец лопатки, чтобы вытащить шлейф трекпада из его разъёма.

Снимите четыре винта Phillips длиной 3,4 мм с стороны PC Card у PowerBook.

При установке этих винтов снова, каждый винт должен быть установлен в правильном порядке. Начинайте со винта, ближайшего к петле дисплея, и двигайтесь наружу.

Снимите четыре винта Phillips длиной 3,4 мм со стороны DVI-разъёма PowerBook.

При установке этих винтов снова, каждый винт должен быть установлен в правильном порядке. Начинайте со винта, ближайшего к петле дисплея, и двигайтесь наружу.

При сборке убедитесь, что два винта с правой стороны устанавливаются в свои соответствующие места, а не в отверстия крепления DVI-порта.

Нажмите кнопку отпирания защёлки дисплея и откройте дисплей.

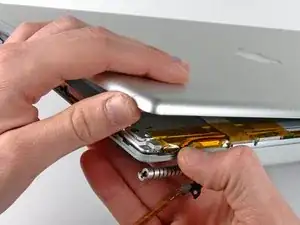

Начиная у дисплея, поднимите верхнюю часть корпуса прямо вверх от нижнего корпуса, следя за тем, чтобы кабели не зажались.

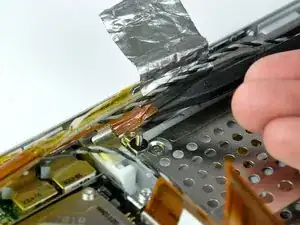

При необходимости оторвите полоску алюминиевой ленты, закрывающую кабель модема.

Используйте плоский конец лопатки, чтобы поддеть разъём кабеля модема и отсоединить его от модема.

Отсоедините кабель RJ-11 от модема.

Используйте гнездо на 4 мм, чтобы снять две гайки, крепящие модем к корзине PC Card.

Поднимите модем прямо вверх со стоек корзины PC Card.

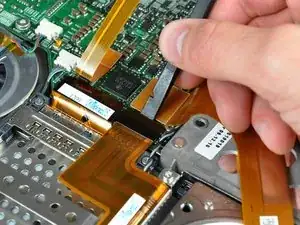

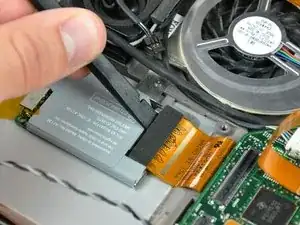

Используйте плоский конец лопатки, чтобы поддеть разъём кабеля жёсткого диска и отжать его от логической платы.

Отогните кабель жёсткого диска от корзины PC Card, чтобы было место для его снятия.

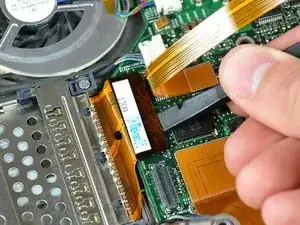

Используйте плоский конец лопатки, чтобы поддеть разъём корзины PC Card и отжать его от логической платы.

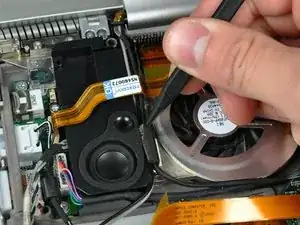

Используйте острый конец лопатки, чтобы отодрать маленькую полоску медной ленты с кромки корзины PC Card рядом со стороной нижнего корпуса.

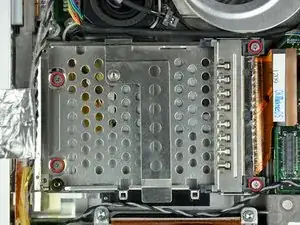

Удалите четыре винта Phillips (2 — по 4 мм и 2 — по 6,8 мм), закрепляющие корзину PC Card на нижнем корпусе.

Два более длинных винта с выступом 6,8 мм устанавливаются в торце корзины PC Card, ближайшем к логической плате.

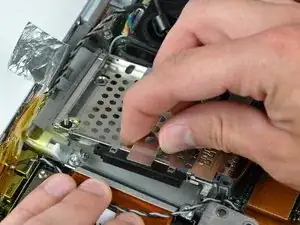

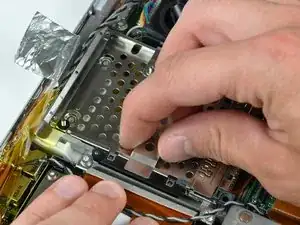

Поднимите корзину PC Card за её центральную часть и выведите её из нижнего корпуса.

При установке корзины PC Card обратно, убедитесь, что вставили выступ, выступающий от кнопки освобождения PC Card, в отверстие чёрного пластикового механизма освобождения на корзине PC Card.

Используйте плоский конец лопатки, чтобы поддеть разъём шлейфа и отсоединить его от платы AirPort/Bluetooth.

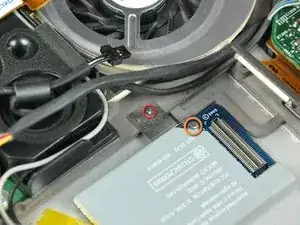

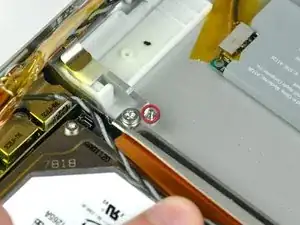

Удалите один винт Philips 2,1 мм, фиксирующий кронштейн AirPort/Bluetooth к нижней крышке.

Возможно снять плату AirPort/Bluetooth без удаления этого винта. Альтернативно, используйте острый конец лопатки, чтобы прижать металлический контактный зажим (показан оранжевым) вниз через отверстие в плате AirPort/Bluetooth, аккуратно, чтобы не отломить его при поддевании платы на следующем шаге.

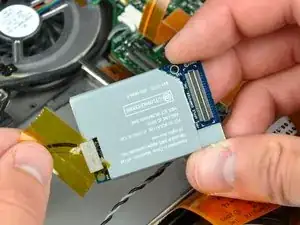

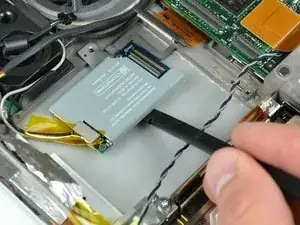

Используйте плоский конец лопатки, чтобы поддеть плату AirPort/Bluetooth и оторвать её от клея, фиксирующего её к нижней крышке.

При необходимости удалите кусок ленты и вспененный экранный материал, закрывающие антенны AirPort/Bluetooth.

Не забудьте снова наклеить этот кусок ленты при сборке. Он изолирует оголённые разъёмы антенн от металлической рамки PC-карты.

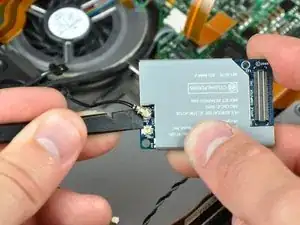

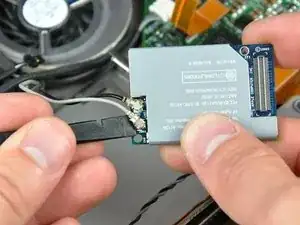

Используйте плоский конец лопатки, чтобы поддеть оба антенных разъёма и поднять их с платы AirPort/Bluetooth.

Оттяните кабель передачи данных дисплея от его разъёма, чтобы отключить его от логической платы.

Обязательно тяните только параллельно плоскости логической платы, так как тянущие движения вверх могут оторвать разъём от платы.

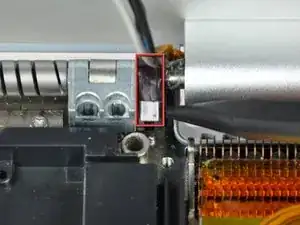

При необходимости используйте кончик лопатки, чтобы снять небольшой кусочек вспененной ленты с боковой стороны левого динамика.

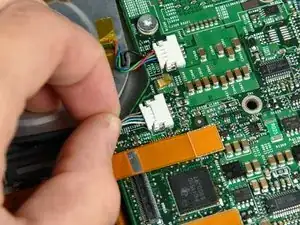

Отключите кабель инвертора от логической платы.

Обязательно тяните только параллельно плоскости логической платы, так как тянущие движения вверх могут оторвать разъём от платы.

При оттягивании этого разъёма удобно использовать ногти, чтобы потянуть за выступы по обеим сторонам разъёма.

Проложите обе антенны AirPort/Bluetooth и кабель инвертора так, чтобы они проходили поверх ленты платы DC-in.

Нет необходимости снимать кабель платы DC-in.

Перед продолжением убедитесь, что дисплей перпендикулярен нижней крышке.

Удалите четыре винта Torx T6 с левого крепления дисплея. 2 — 8 мм, 1 — 10 мм и один 6 мм слева направо.

Мы специально оставляем один винт в левом креплении дисплея, чтобы облегчить разборку.

Винт, удерживающий пластиковый кронштейн кабеля дисплея к нижней крышке, короче остальных.

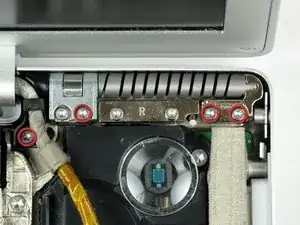

Удалите четыре винта Torx T6 с правого крепления дисплея. 2 — 8 мм, 1 — 10 мм и один 6 мм справа налево.

Мы специально оставляем один винт в правом креплении дисплея, чтобы облегчить разборку.

Винт, удерживающий пластиковый кронштейн кабеля дисплея к нижней крышке, короче остальных.

Поддерживая дисплей одной рукой, удалите по одному оставшемуся винту Torx T6 10 мм из каждого кронштейна дисплея (всего два винта).

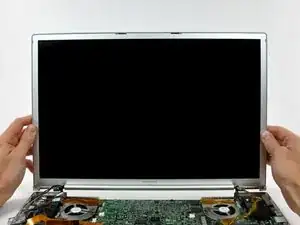

Поднимите дисплей прямо вверх от нижней крышки, следя за тем, чтобы кабели не зацепились.

Несколько советов по сборке дисплея. Они применимы к обоим левому и правому кронштейнам дисплея:

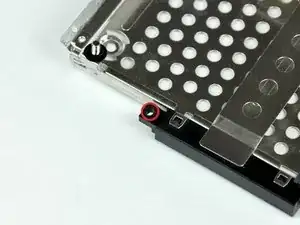

Небольшой кронштейн (показан красным) рядом с каждой стороной крышки сцепления свободно вращается вокруг петли дисплея и должен быть вставлен за каркас радиатора, чтобы дисплей сел правильно.

Прежде чем окончательно опустить дисплей на нижнюю крышку, используйте лопатку, чтобы повернуть кронштейн к заднему краю PowerBook и вставить кронштейн между каркасом радиатора и прилегающей пружиной. На втором изображении показан правильно установленный кронштейн.

При удалении винтов дисплея следите за тонким металлическим кронштейном (показан зеленым), находящимся под винтами на внутреннем кронштейне дисплея.

Внешний кронштейн дисплея (показан оранжевым) просто насаживается на спиральную пружину дисплея. Обязательно насадите его перед установкой дисплея в нижнюю крышку.

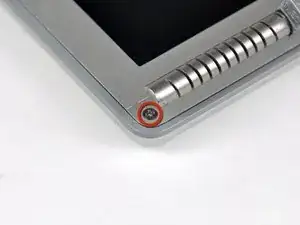

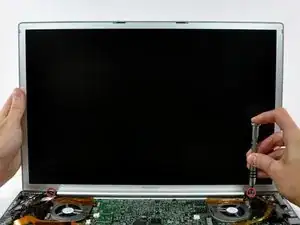

Удалите по одному винту Philips из нижнего левого и правого углов дисплея.

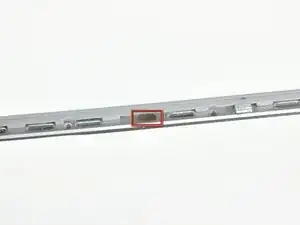

На левом изображении (задняя панель уже снята) показаны места металлических защёлок (показаны красным), которые защёлкиваются на передней рамке дисплея. На следующих шагах вы будете использовать маленькую отвёртку с плоским шлицем, чтобы освободить эти защёлки от выступа по периметру передней рамки дисплея.

При поддевании в следующих шагах следите, чтобы не повредить антенные кабели, проходящие по периметру передней рамки дисплея.

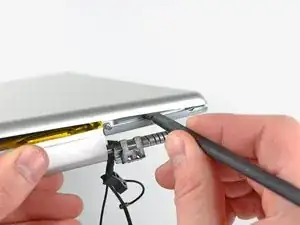

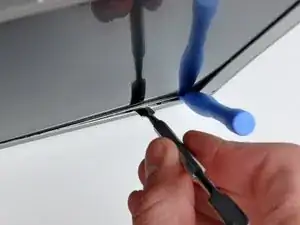

Вставьте плоский конец лопатки между передней рамкой дисплея и пластиковой кромкой, прикреплённой к задней рамке, рядом с нижним правым углом дисплея.

Не пытайтесь вставить лопатку между передней рамкой дисплея и её пластиковой окантовкой.

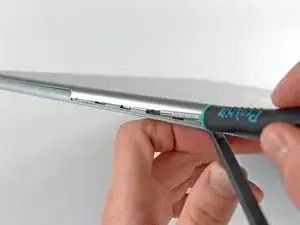

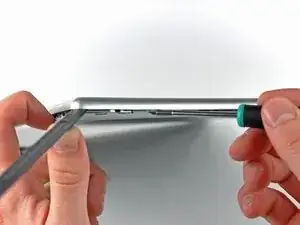

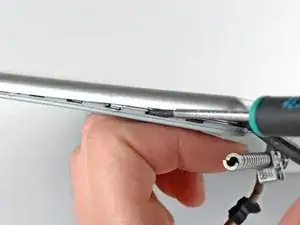

Аккуратно поддев заднюю рамку дисплея от блока дисплея, используйте маленькую отвёртку с плоским шлицем, чтобы отогнуть небольшой стальной зажим, ближайший к нижнему правому углу дисплея, от кромки передней рамки дисплея.

Повторяйте описанную процедуру, пока не освободите все защёлки вдоль правой стороны дисплея.

Слегка приподнимите недавно освобожденный край задней рамки дисплея, чтобы отсоединить защелки вдоль всей площади петель сцепления.

Вставьте плоский конец лопатки между задней рамкой дисплея и пластиковым ободком передней рамки дисплея возле нижнего левого угла экрана.

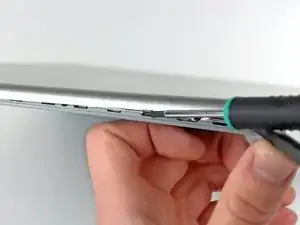

Осторожно отожмите заднюю рамку дисплея от передней рамки дисплея, чтобы освободить металлическую защелку.

Повторите предыдущую операцию, чтобы освободить защелки вдоль левой стороны задней рамки дисплея.

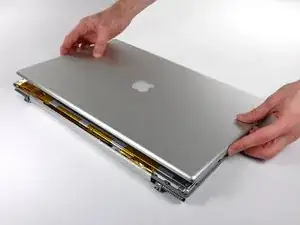

Слегка приподнимите нижний край задней рамки дисплея и сдвиньте его к верхнему краю экрана, чтобы освободить защелки вдоль верхнего края задней рамки дисплея.

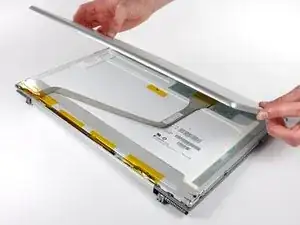

Снимите заднюю рамку дисплея и отложите в сторону.

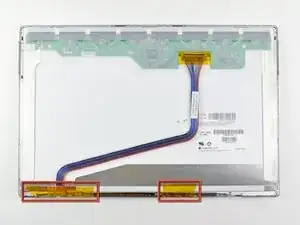

Если присутствуют, удалите кусочки ленты, приклеенные к нижнему краю ЖК-экрана.

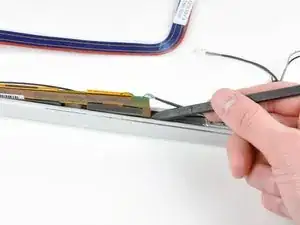

Используйте наконечник лопатки, чтобы приподнять инвертор дисплея настолько, чтобы можно было схватить его пальцами.

Слегка выньте инвертор дисплея из петель сцепления.

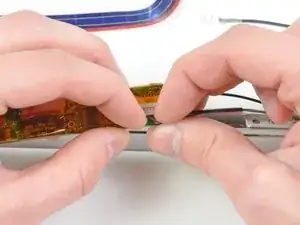

Отключите кабель подсветки от его розетки на инверторе дисплея.

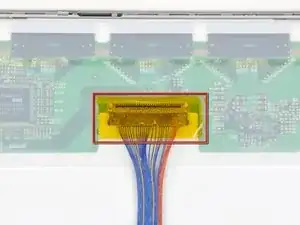

Если присутствует, удалите полосу ленты, закрывающую разъем кабеля данных дисплея.

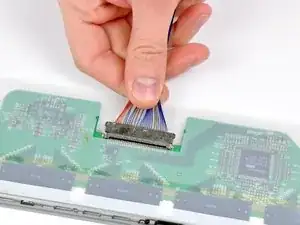

Отключите кабель данных дисплея от его разъема на ЖК-экране.

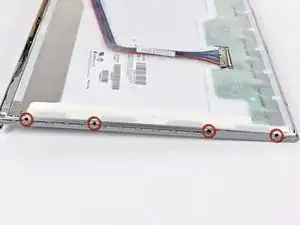

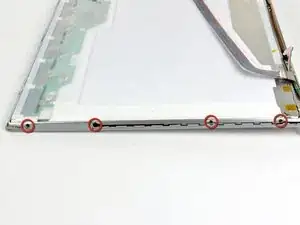

Удалите четыре винта Phillips 3,3 мм, фиксирующие правую сторону ЖК-экрана к передней рамке дисплея.

Удалите три винта Phillips 3,3 мм вдоль верхнего края ЖК-экрана.

Удалите четыре винта Phillips 3,3 мм вдоль левой стороны ЖК-экрана.

В следующих шагах вы будете использовать тепловую пушку, чтобы размягчить клей, удерживающий металлическую рамку ЖК-экрана на передней рамке дисплея. Тепловые пушки способны создавать чрезвычайно горячую струю воздуха, поэтому следите, чтобы не перегреть ЖК-панель.

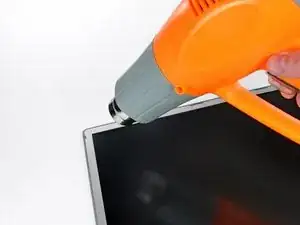

С установленной на низкую мощность тепловой пушкой начните с нагрева передней рамки дисплея возле верхнего левого угла панели экрана.

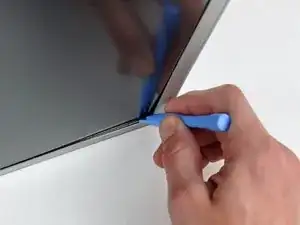

Вставьте пластиковый инструмент для открытия между металлической рамкой ЖК-экрана и передней рамкой.

Убедитесь, что вы отжимаете между металлической рамкой ЖК-экрана и передней рамкой, не между металлической рамкой ЖК-экрана и самим ЖК-экраном.

Может потребоваться повторно прогреть эту область, пока клей не станет достаточно мягким, чтобы вставить край инструмента.

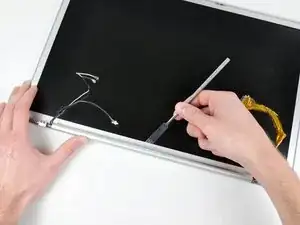

Используйте плоский конец металлической лопатки, чтобы аккуратно оторвать клей, фиксирующий металлическую рамку ЖК-экрана к передней рамке, особенно осторожно, чтобы не поцарапать ЖК-экран.

Пока металлическая лопатка всё ещё вставлена между металлической рамкой ЖК-экрана и передней рамкой, проведите её вдоль верхнего края дисплея, чтобы разъединить клей, скрепляющий эти детали, при необходимости подогревая рабочую область тепловой пушкой.

Если клей трудно отделяется, слегка подогрейте рабочую область тепловой пушкой.

Продолжайте проводить краем металлической лопатки между рамкой ЖК-экрана и передней рамкой, пока правые, нижние и левые стороны ЖК-экрана не освободятся.

Вынимая верхний край ЖК-экрана из передней рамки дисплея, снимите небольшой магнит, который отвечает за перевод дисплея в спящий режим при его закрытии.

При повторной установке обязательно поместите магнит в вырез на верхнем крае передней рамки дисплея.

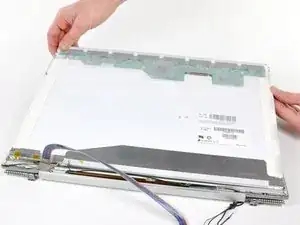

Поднимите верхний край ЖК-экрана из передней рамки дисплея и слегка оттяните его нижний край от петель сцепления.

Пока не снимайте ЖК-экран полностью.

Протолкните разъем кабеля подсветки через вырез в передней рамке дисплея.

Снимите ЖК-экран.

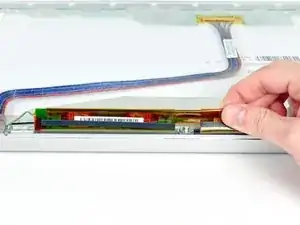

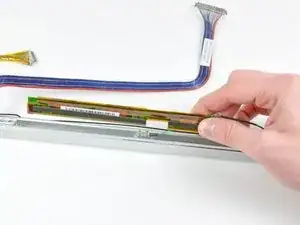

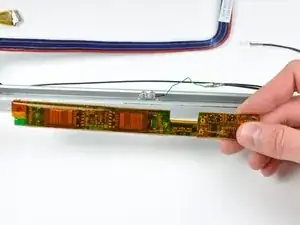

Используйте наконечник лопатки, чтобы приподнять инвертор дисплея настолько, чтобы можно было схватить его пальцами.

Выньте инвертор дисплея из петель сцепления.

Пока не удаляйте инвертор дисплея полностью, так как он всё ещё подключен к ЖК-экрану.

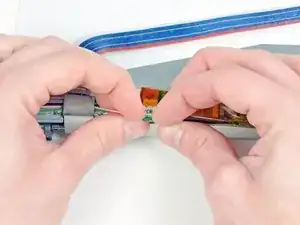

Отключите кабель инвертора от инвертора дисплея.

Снимите инвертор дисплея и отложите в сторону.

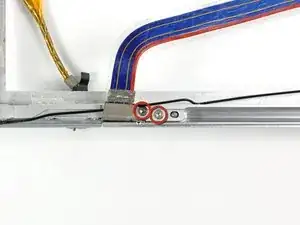

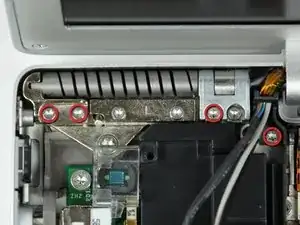

Снимите два винта Torx T8 длиной 10,3 мм, закрепляющих петли сцепления рядом с кабелем передачи данных дисплея.

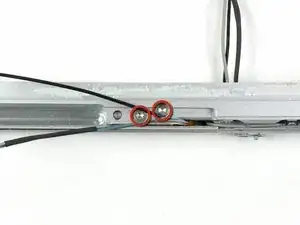

Снимите два винта Torx T8 длиной 10,3 мм, закрепляющих центр петель сцепления.

Снимите последнюю пару винтов Torx T8 длиной 10,3 мм, крепящих петли сцепления к передней рамке дисплея.

Отсоедините петли сцепления от передней рамки дисплея.

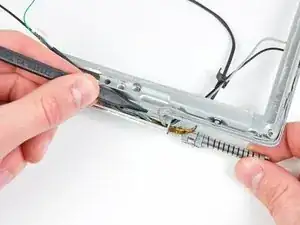

Используйте наконечник лопатки, чтобы отжать серую пластиковую заглушку с той стороны петель сцепления, где расположен инверторный кабель.

Снимите пластиковую заглушку и отложите её в сторону.

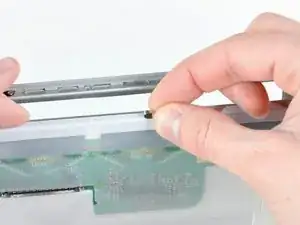

Выдвиньте инверторный и антенные кабели из их паза в петлях сцепления.

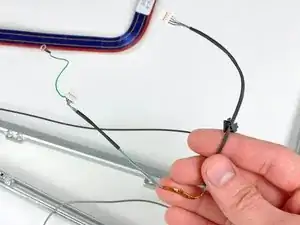

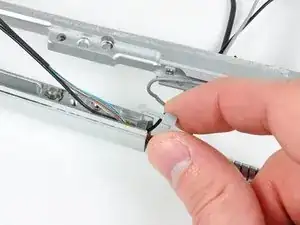

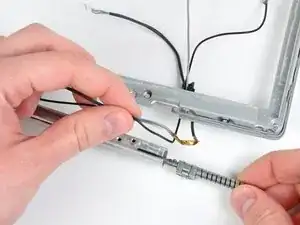

Протяните как чёрный, так и серый антенные кабели через чёрный пластиковый держатель кабеля, прикреплённый к инверторному кабелю.

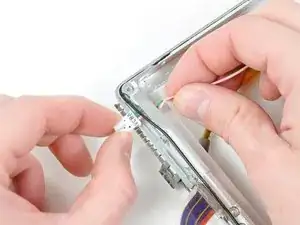

Снимите винт Phillips длиной 2,7 мм, фиксирующий заземляющую петлю кабеля передачи данных дисплея к передней рамке дисплея.

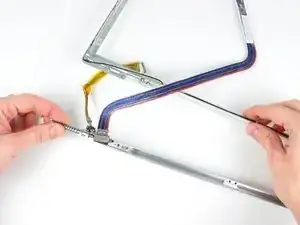

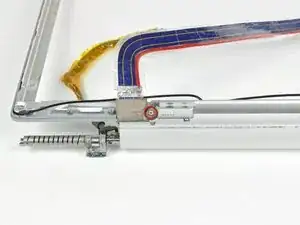

Снимите петли сцепления (с подключённым кабелем передачи данных дисплея) с передней рамки дисплея.

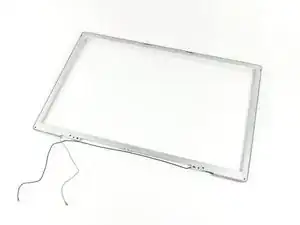

Остаётся передняя рамка дисплея.
