Замена оптического привода PowerBook G4 Aluminum 17" 1.67 GHz (высокое разрешение)

Используйте большие пальцы, чтобы отвести два фиксирующих язычка аккумулятора от батареи.

Батарея должна слегка отщелкнуться, чтобы можно было повернуть её к себе и вынуть из нижней крышки.

Снимите три винта Phillips длиной 2,3 мм, которые крепят крышку отсеков памяти к нижней части корпуса.

Подденьте крышку отсеков памяти и потяните её на себя, чтобы снять с нижней части корпуса.

Снимите следующие десять винтов:

Два плечевых винта Phillips 14,7 мм.

Три винта Phillips 12,3 мм.

Один винт T8 Torx 3,8 мм.

Один винт T8 Torx 6,8 мм.

Три винта Phillips 1,3 мм.

Кабель ZIF находится под нижним слотом оперативной памяти. Если в PowerBook установлены обе планки памяти, убедитесь, что вы удалили модуль памяти.

Используйте ногти, чтобы отвести замок кабеля ZIF от его разъёма. (Сдвиньте две коричневые защёлки вниз на 1 мм)

Замок кабеля ZIF отойдёт примерно на миллиметр от разъёма, прежде чем остановится (см. фото 2). Не пытайтесь снять замок кабеля ZIF.

Используйте наконечник лопатки, чтобы вытащить ленточный кабель трекпада из его разъёма.

Снимите четыре винта Phillips длиной 3,4 мм со стороны PC Card вашего PowerBook.

При обратной сборке эти винты необходимо устанавливать в правильном порядке. Начинайте с винта, ближайшего к петле дисплея, и двигайтесь наружу.

Снимите четыре винта Phillips длиной 3,4 мм со стороны разъёма DVI вашего PowerBook.

При обратной сборке эти винты необходимо устанавливать в правильном порядке. Начинайте с винта, ближайшего к петле дисплея, и двигайтесь наружу.

При сборке убедитесь, что два винта справа возвращены в свои правильные места, а не в отверстия крепления порта DVI.

Нажмите кнопку отщёлкивания защёлки дисплея и откройте крышку дисплея.

Начиная у дисплея, поднимите верхнюю крышку прямо вверх от нижней крышки, следя за кабелями, которые могут застрять.

Используйте плоский конец лопатки, чтобы поддеть разъём кабеля оптического привода и отсоединить его от платы логики.

Снимите следующие четыре винта, крепящие оптический привод к нижней части корпуса:

Три винта T8 Torx 6,8 мм.

Один винт T8 Torx 3,8 мм.

Поднимите оптический привод из нижней части корпуса, осторожно, чтобы не задеть батарейку PRAM и ленточный кабель USB-платы.

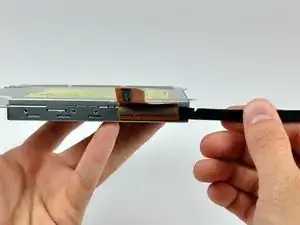

Используйте плоский конец лопатки, чтобы отсоединить разъём кабеля оптического привода от самого привода.

При необходимости отведите кабель оптического привода подальше от привода.

Снимите два винта Phillips, удерживающие кронштейн оптического привода на боковой стороне привода.

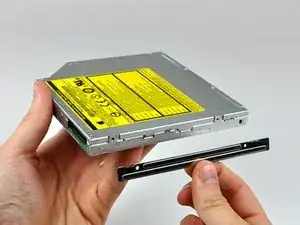

Оттяните кронштейн от тонкой стороны оптического привода.

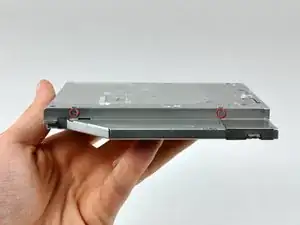

Снимите два винта Phillips, крепящие плоский кронштейн оптического привода к боковой стороне привода.

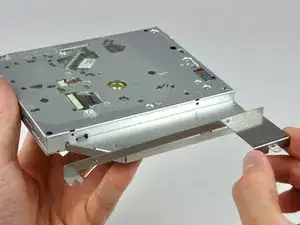

Снимите кронштейн оптического привода.

Если в оптическом приводе застрял диск или что-то ещё, у нас есть руководство по его извлечению.
