Замена левого защёлкивающего шарнира PowerBook G4 Aluminum 15" 1–1.5 ГГц

Используйте монету, чтобы повернуть винт фиксатора аккумулятора на 90 градусов по часовой стрелке.

Поднимите аккумулятор и выньте его из компьютера.

Снимите четыре винта Phillips с крышки отсека оперативной памяти.

Сдвиньте крышку отсека памяти в сторону, отводя её от отсека памяти.

Удалите следующие 8 винтов:

Два винта Phillips 3 мм в отсеке аккумулятора, по обе стороны от контактов аккумулятора.

Два винта Phillips 9 мм по обе стороны от отсека памяти.

Четыре винта Phillips 16 мм вдоль шарнира.

Поверните компьютер на 90 градусов по часовой стрелке, чтобы разъём питания был обращён к вам.

Снимите три винта Phillips 3 мм.

При обратной установке этих винтов каждый винт должен быть установлен в правильном порядке. Начинайте с винта, ближайшего к шарниру дисплея, и двигайтесь наружу.

Поверните компьютер на 90 градусов по часовой стрелке, чтобы шарнир был обращён к вам.

Снимите нижний винт Phillips 5 мм с каждой стороны шарнира (всего два винта).

Поверните компьютер на 90 градусов по часовой стрелке, чтобы порты были обращены к вам.

Снимите три винта Phillips 3 мм.

При обратной установке этих винтов каждый винт должен быть установлен в правильном порядке. Начинайте с винта, ближайшего к шарниру дисплея, и двигайтесь наружу.

Переверните компьютер и откройте дисплей.

Снимите винты 4.2 мм 1/16" H 1.5 в виде шестиугольника в каждом углу, рядом с дисплеем (подойдёт также отвертка T6 Torx).

Этот шаг включает самую трудную часть доступа внутрь этого компьютера. Глубоко вдохните и настройтесь позитивно.

Возьмитесь за задние углы верхней крышки и потяните вверх, освобождая скрытые защёлки по бокам. Пока не снимайте верхнюю крышку полностью; вам нужно ещё освободить защёлки в передней части корпуса.

Шов находится под пластиковой окантовкой на верхней крышке.

Существует одна защёлка, мешающая полностью снять верхнюю крышку, расположенная слева от прорези оптического привода. Чтобы освободить верхнюю крышку, вы потянете тонкую металлическую защёлку к себе, освобождая её из держателя.

Подденьте левую сторону верхней крышки слегка рукой и вставьте лопаточку в зазор между верхней и нижней крышками.

Оставьте инструмент на месте, оказывая давление на верхнюю крышку для следующего шага.

Надавите на верхнюю крышку так, чтобы вы могли сдвинуть инструмент чуть внутрь зазора между верхней и нижней крышками, как показано на фото. Подойдёт стоматологический крючок, штырь или аналогичный инструмент.

Не дергайте верхнюю крышку сразу после освобождения защёлки. К корпусу логической платы прикреплены две ленточные шлейфы.

Аккуратно подденьте кончик инструмента за серебристую металлическую защёлку и потяните её вперёд, одновременно поднимая крышку. Это может потребовать усилия.

Альтернативно, можно освободить защёлку малой плоской отверткой через слот для CD. Защёлка находится в 1–3/16 дюйма (3 см) от левого края слота. Используйте отвертку, чтобы вынуть (или отжать назад) войлочную вставку; затем с помощью отвертки потяните защёлку (блестящий металл) вперёд, чтобы освободить её от защёлки сзади (матовый металл).

Поднимите заднюю часть крышки и проведите пальцами вдоль боков, освобождая крышку по мере движения. После освобождения боков может понадобиться покачивать крышку вверх и вниз, чтобы освободить переднюю часть верхней крышки.

Поверните верхнюю крышку вверх и в сторону экрана, чтобы она опиралась на него.

Снимите оранжевую ленту, фиксирующую ленточный кабель тачпада к логической плате.

Отключите ленточный кабель тачпада от логической платы.

Это схема зажима-разъёма ленточного кабеля клавиатуры, который вы отсоедините в следующем шаге.

1) Захватите защёлку по бокам ногтями и слегка потяните вверх (примерно 1/16" или 2 мм).

2) После освобождения защёлки вытащите кабель из разъёма.

Ослабьте зажим ленточного кабеля клавиатуры, сдвинув тонкую чёрную деталь в направлении экрана, используя кончики пальцев.

Чёрная деталь очень хрупкая и легко ломается. Действуйте осторожно при её отделении от основного разъёма.

Выньте серый ленточный кабель клавиатуры из ослабленного разъёма.

Снимите верхнюю крышку с компьютера.

Если вы уже сняли жёсткий диск или оптический привод, ваш компьютер может слегка отличаться от изображений в этом разделе. Эти детали не влияют на процедуру.

Закройте дисплей и поверните сторону с шарниром к себе.

Снимите оставшийся винт Phillips по обе стороны шарнира (всего два винта).

Откройте компьютер так, чтобы дисплей был обращён к вам.

С помощью лопаточки подденьте плату Bluetooth из зазора между отсеком аккумулятора и передней частью нижней крышки.

Отключите антенный кабель Bluetooth от платы Bluetooth.

Проложите антенный кабель Bluetooth вдоль левого края компьютера, снимая ленту по мере необходимости.

Отключите большой оранжевый шлейф AirPort от логической платы.

Поднимите шлейф AirPort, чтобы получить доступ к чёрному разъёму антенны AirPort.

Отключите кабель антенны AirPort от чёрного разъёма, при этом тяните только за чёрную резиновую часть разъёма.

Отключите кабель инвертора от логической платы.

Снимите две полоски оранжевой ленты, закрывающие кабель данных дисплея, и отключите кабель от логической платы.

Убедитесь, что вы освободили все четыре кабеля, подключённые к сборке дисплея, и что они легко оттягиваются вместе с остальной частью дисплея.

Удалите винт T8 Torx, ближайший к дисплею, по обеим сторонам петли (всего два винта).

Поддерживайте дисплей одной рукой при снятии последних двух винтов.

Удалите оставшийся более длинный винт T8 Torx на каждой петле (всего два винта).

Снимите дисплей.

Удалите два шестигранных винта 11 мм x 1.5 мм возле нижних левых и правых углов дисплея.

Отвертка T6 Torx подойдёт отлично.

Вставьте плоский конец лопатки (spudger) между передней рамкой дисплея и пластиковым ободком, прикреплённым к задней рамке, в районе нижнего левого угла дисплея.

Не вставляйте лопатку между пластиковым ободком задней рамки дисплея и алюминиевой пластиной задней рамки дисплея.

Держите лопатку всё ещё вставленной под передней рамкой дисплея и проведите ею вокруг нижнего левого угла дисплея.

Поверните лопатку от себя, чтобы отжать заднюю рамку дисплея от алюминиевых защёлок на передней рамке дисплея.

Продвигайтесь вверх по стороне дисплея, пока задняя рамка дисплея полностью не отделится от передней рамки дисплея.

Вставьте плоский конец лопатки между задней рамкой дисплея и крышкой сцепления.

Поверните лопатку, чтобы отщёлкнуть заднюю рамку от крышки сцепления.

Повторите предыдущие шаги, чтобы отделить правую сторону задней рамки дисплея от дисплея.

Используйте лопатку, чтобы отжать пластиковые фиксирующие защёлки на задней рамке дисплея от выступающих алюминиевых язычков на передней рамке дисплея.

На этом этапе защёлки по левой и правой кромке задней рамки дисплея должны быть освобождены от выступающих алюминиевых язычков на передней рамке дисплея. Если они ещё зажаты, используйте лопатку, чтобы отжать их через переднюю рамку.

Слегка приподнимите нижний край задней рамки дисплея и сдвиньте её к верхнему краю дисплея, освобождая защёлки вдоль верхнего края задней рамки дисплея.

Поверните заднюю рамку дисплея к себе и положите её на стол.

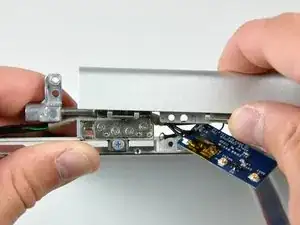

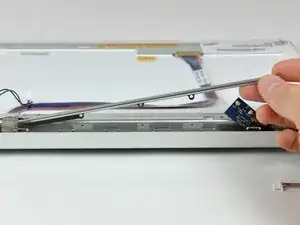

Поднимите плату антенны из крышки сцепления.

Отогните три кромки крышки платы антенны и снимите её с платы антенны.

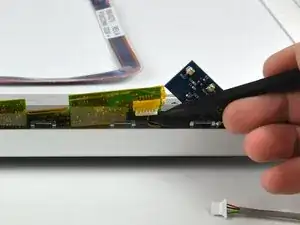

Используйте плоский конец лопатки, чтобы приподнять оба антенных разъёма с платы антенны.

Чёрная антенна подключается ближе к центру платы антенны.

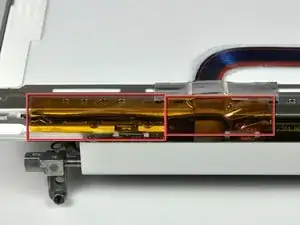

При необходимости снимите две полоски ленты, закрывающие выводы инвертора.

Инвертор — чрезвычайно тонкая печатная плата, очень хрупкая и легко трескается. Будьте осторожны при обращении.

Используйте лопатку, чтобы поднять конец инвертора из крышки сцепления.

Поднимите инвертор достаточно, чтобы получить доступ к обоим разъёмам кабелей.

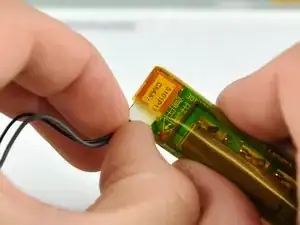

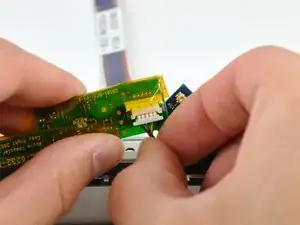

Отключите оба кабеля инвертора, оттянув их разъёмы от гнёзд на инверторе.

Удалите инвертор из дисплея и отложите его в сторону.

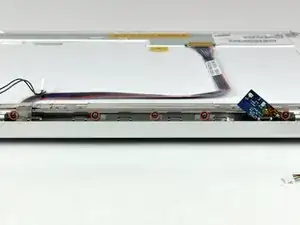

Удалите пять винтов Phillips, закрепляющих скобу крепления ЖК-дисплея к передней рамке дисплея.

Снимите скобу крепления ЖК-дисплея с передней рамки дисплея.

У некоторых устройств этой скобы нет. Если у вашего устройства скобы нет, удалите пять винтов и переходите к следующему шагу.

Крышка шарнира изготовлена из алюминия и удерживается на шарнирах металлическими защёлками, для снятия которых требуется значительное усилие. Работайте осторожно.

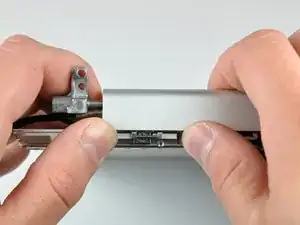

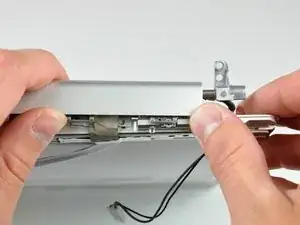

Используйте большие пальцы, чтобы оттолкнуть крышку шарнира от шарниров.

Надавливая большими пальцами, поверните крышку шарнира к себе вокруг её длинного края, чтобы отщёлкнуть её со шарнира.

Возможно, потребуется покачивать крышку шарнира, одновременно отталкивая её от шарниров, чтобы освободить фиксирующие защёлки.

Повторите ту же процедуру с другой стороны крышки шарнира. Как только крышка шарнира полностью освободится от шарниров, снимите её с передней рамки дисплея.

При установке крышки шарнира убедитесь, что кабель передачи данных дисплея проложен внутри крышки шарнира и выводится из конца между шарниром и рамкой дисплея.

Снимите кабели инвертора/антенны с левого шарнира и выведите их из дисплея.

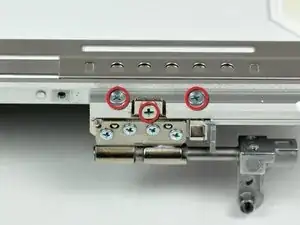

Удалите три винта с крестообразным шлицем, крепящие левый шарнир к передней рамке.

Снимите левый шарнир с передней рамки.
