Замена радиатора PowerBook G4 Aluminum 15" 1–1.5 ГГц

Используйте монету, чтобы повернуть фиксатор батареи на 90 градусов по часовой стрелке.

Поднимите батарею и извлеките её из компьютера.

Удалите четыре винта Phillips с крышки отсека памяти.

Сдвиньте крышку отсека памяти в сторону, отведите её от отсека памяти.

Удалите следующие 8 винтов:

Два винта Phillips 3 мм в отсеке для батареи по обе стороны от контактов батареи.

Два винта Phillips 9 мм по обе стороны от отсека памяти.

Четыре винта Phillips 16 мм вдоль петли.

Поверните компьютер на 90 градусов по часовой стрелке так, чтобы разъём питания был обращён к вам.

Удалите три винта Phillips 3 мм.

При обратной установке этих винтов необходимо размещать каждый винт в правильном порядке. Начните с винта, ближайшего к петле дисплея, и двигайтесь наружу от него.

Поверните компьютер на 90 градусов по часовой стрелке так, чтобы петля была обращена к вам.

Удалите нижний винт Phillips 5 мм с каждой стороны петли (всего два).

Поверните компьютер на 90 градусов по часовой стрелке так, чтобы порты были обращены к вам.

Удалите три винта Phillips 3 мм.

При обратной установке этих винтов необходимо размещать каждый винт в правильном порядке. Начните с винта, ближайшего к петле дисплея, и двигайтесь наружу от него.

Перевёрните компьютер и откройте дисплей.

Удалите винты 4,2 мм 1/16" H 1,5 в углах рядом с дисплеем (также подойдёт отвертка T6 Torx).

Этот шаг охватывает самую сложную часть для доступа внутрь этого компьютера. Глубоко вдохните и настройтесь на спокойную работу.

Схватите задние углы верхней крышки и тяните вверх, освобождая скрытые защёлки по бокам. Пока не снимайте верхнюю крышку полностью; нужно ещё освободить защёлки в передней части корпуса.

Шов находится под пластиковой окантовкой на верхней крышке.

Есть одна защёлка, которая мешает снять верхнюю крышку полностью, она находится слева от щели оптического привода. Чтобы освободить верхнюю крышку, нужно потянуть тонкую металлическую защёлку к себе, освободив её из зажима.

Надавите слегка на левую сторону верхней крышки и зажмите лопаткой шов между верхней и нижней крышками.

Оставьте инструмент, оказывающий давление на верхнюю крышку, для следующего шага.

Приложите достаточное давление на верхнюю крышку, чтобы можно было вставить инструмент в шов между верхней и нижней крышками, как показано на фото. Подойдёт крючок стоматологический, шило или похожий инструмент.

Не дергайте верхнюю крышку сразу после освобождения защёлки. Крышка соединена с платой логики двумя ленточными кабелями.

Аккуратно просуньте кончик инструмента за серебристую металлическую защёлку и потяните её вперёд, одновременно подталкивая крышку вверх. Это может потребовать усилий.

Альтернативно, можно освободить защёлку малой плоской отвёрткой через слот CD. Защёлка находится в 1–3/16 дюйма (3 см) от левой стороны слота. Подденьте или отожмите войлочную вкладку; затем с помощью отвёртки подтолкните защёлку (блестящий металл) вперёд, чтобы освободить её из удерживающего механизма позади (тусклый металл).

Поднимите заднюю часть крышки и проведите пальцами вдоль боков, освобождая крышку по мере продвижения. Освободив боковые защёлки, возможно, придётся покачать крышку вверх и вниз, чтобы освободить переднюю часть верхней крышки.

Поверните верхнюю крышку вверх и к экрану так, чтобы она опиралась на него.

Удалите оранжевую ленту, фиксирующую ленточный кабель трекпада к плате логики.

Отсоедините ленточный кабель трекпада от платы логики.

Это схема зажима разъёма ленточного кабеля клавиатуры, который вы отсоедините на следующем шаге.

1) Удерживая защёлку ногтями с обеих сторон, слегка поднимите фиксирующую планку (примерно 1/16" или 2 мм).

2) После разблокировки планки вытяните кабель из разъёма.

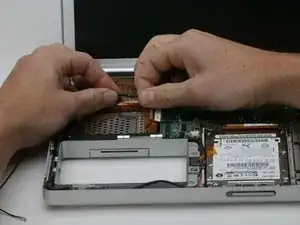

Ослабьте зажим ленточного кабеля клавиатуры, сдвинув тонкую чёрную деталь в сторону экрана кончиками пальцев.

Чёрная деталь очень хрупкая и легко ломается. Будьте осторожны при отделении её от основного разъёма.

Выдвиньте серый ленточный кабель клавиатуры из ослабленного разъёма.

Снимите верхнюю крышку с компьютера.

Если вы уже удалили жёсткий диск или оптический привод, ваш компьютер может незначительно отличаться от изображений в этом разделе. Эти детали не влияют на процедуру.

Закройте дисплей и поверните сторону с петлёй к себе.

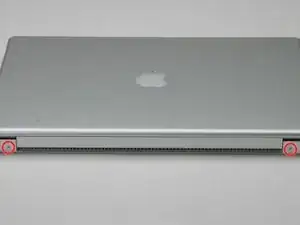

Удалите оставшийся винт Phillips с каждой стороны петли (всего два винта).

Откройте компьютер так, чтобы дисплей был перед вами.

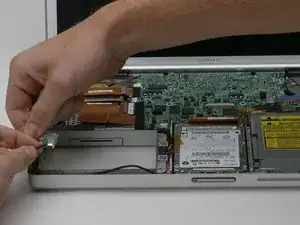

Используйте лопаточку, чтобы поддеть плату Bluetooth в зазоре между блоком батареи и передней частью нижней крышки.

Отсоедините кабель антенны Bluetooth от платы Bluetooth.

Прокладывайте кабель антенны Bluetooth вдоль левого края компьютера, при необходимости удаляя ленту.

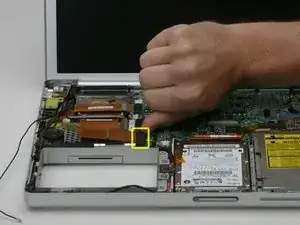

Отключите большой оранжевый шлейф AirPort от логической платы.

Поднимите шлейф AirPort вверх, чтобы получить доступ к чёрному разъёму антенны AirPort.

Отключите антенну AirPort от чёрного разъёма, при этом тяните только за чёрную резиновую часть разъёма.

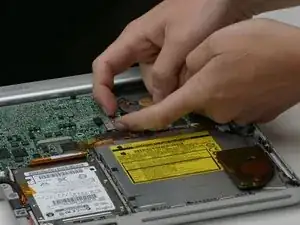

Отключите кабель инвертора от логической платы.

Снимите две полоски оранжевой ленты, прикрывающие кабель данных дисплея, и отключите кабель от логической платы.

Убедитесь, что все четыре кабеля, присоединённые к узлу дисплея, освобождены и дисплей будет легко оттягиваться вместе с остальной частью.

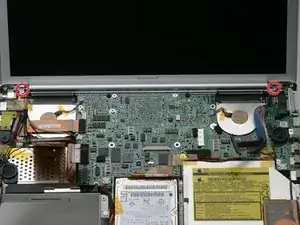

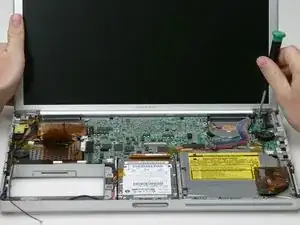

Удалите винт Torx T8, расположенный ближе к дисплею с каждой стороны шарнира (всего два винта).

Поддерживайте дисплей одной рукой при выкручивании последних двух винтов.

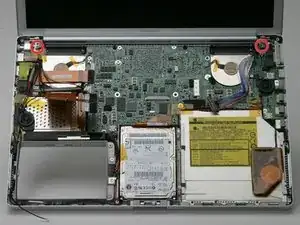

Удалите более длинный винт Torx T8, оставшийся на каждом шарнире (всего два винта).

Поднимите дисплей и снимите его.

Если Вы уже сняли дисплей или жесткий диск, некоторые из кабелей, описанных в этом шаге, могли быть уже удалены. Вы также можете проигнорировать их наличие на следующих изображениях; они больше не влияют на процедуру разборки.

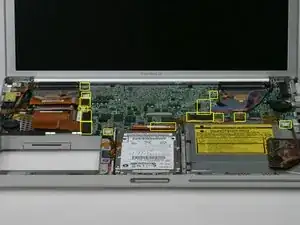

Отключите указанные 14 кабелей от логической платы, начиная с одного места и двигаясь вокруг платы.

На этом этапе к верхней части логической платы не должно быть подключено никаких кабелей.

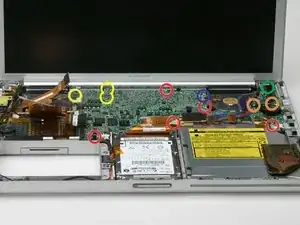

Удалите следующие 12 винтов с крестообразным шлицем (Phillips) с логической платы:

Шесть 4 мм по краям логической платы.

Два 5 мм, фиксирующие правый динамик к логической плате (отведите динамик от платы).

Три 6 мм с волнообразными шайбами в верхнем левом углу логической платы.

Один 4 мм под чёрным буфером в заднем правом углу логической платы.

Один 4 мм винт может отсутствовать на некоторых логических платах.

Два кабеля всё ещё подключены к логической плате и должны быть удалены перед тем, как полностью вынуть плату из компьютера.

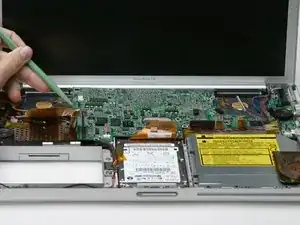

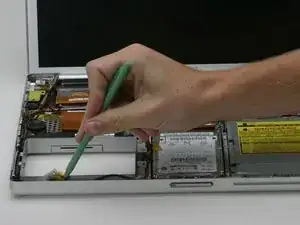

Используйте пластиковой лопаткой, чтобы аккуратно (очень аккуратно) приподнять левую сторону логической платы.

Отключите разъём питания (DC-In) от левой стороны логической платы.

Отключите кабель батареи от переднего левого угла логической платы.

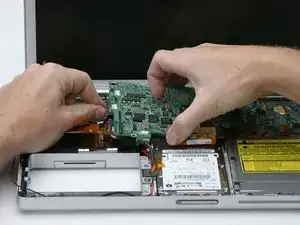

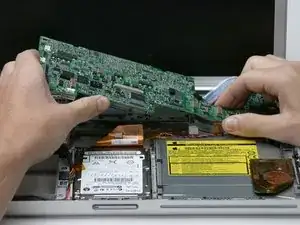

Возьмите логическую плату за левый край одной рукой и за самую тонкую часть другой. Поднимите левый край платы примерно под углом 30 градусов (если у Вас нет транспортира, просто поднимите до тех пор, пока порт DVI не освободит правый шарнир).

Как только логическая плата освободит порты, сдвиньте её влево и выньте.

Важно: при повторной установке логической платы потребуется заменить термопасту между процессором на плате и радиатором. Невыведение старой пасты и не нанесение нового слоя может привести к перегреву компьютера и повреждениям. Следующие шаги описывают замену термопасты между процессором и радиатором; выполняйте их только тогда, когда собираетесь устанавливать логическую плату в компьютер.

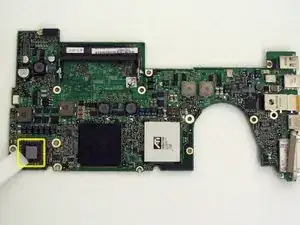

Используйте твердый пластиковый край, чтобы соскрести термопасту с процессора.

Для более подробных инструкций по этой процедуре см. наше руководство «Нанесение термопасты».

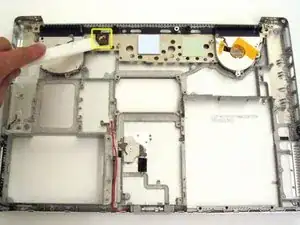

Используйте твердый пластиковый край, чтобы соскрести термопасту с радиатора.

Нанесите новый слой термопасты на медный тепловой канал.

При установке логической платы убедитесь, что все кабели проходят вокруг и над платой, а не под ней, и подключите два кабеля, которые проходят под платой, перед тем как задвинуть плату на место.

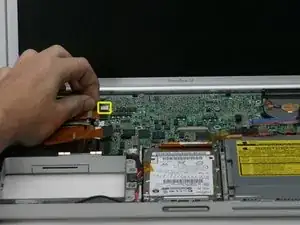

Установите логическую плату обратно в компьютер, стараясь не смещать её после того, как процессор коснётся свеженанесённой термопасты.

Если Вы уже сняли жесткий диск или узел динамиков, Ваш компьютер может незначительно отличаться от изображений в этом разделе. Эти части не влияют на процедуру.

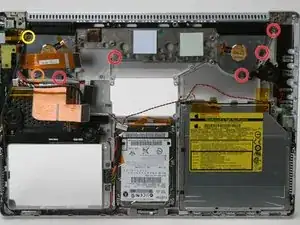

Удалите следующие 7 винтов Phillips, крепящих радиатор к металлической раме:

Пять 5 мм, разбросанных по радиатору.

Один 6 мм в переднем левом углу радиатора.

Один 10 мм в заднем левом углу левого вентилятора.

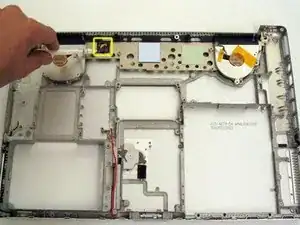

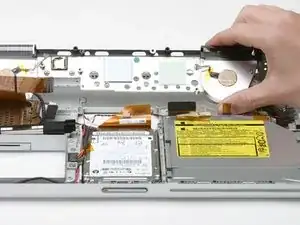

Снимите радиатор из корпуса, обращая внимание на левый угол, так как он склонен зацепляться за корпус (вместе с радиатором выйдут и вентиляторы).
