PowerBook G4 Aluminum 15" 1-1.5 GHz Замена жёсткого диска

Используйте монету, чтобы повернуть фиксатор аккумулятора на 90 градусов по часовой стрелке.

Поднимите аккумулятор и извлеките его из компьютера.

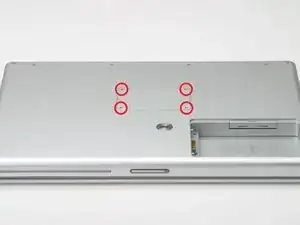

Снимите четыре винта с крестообразной шлицем (Phillips) с крышки отсека памяти.

Сдвиньте крышку отсека памяти в сторону, удалив её от отсека памяти.

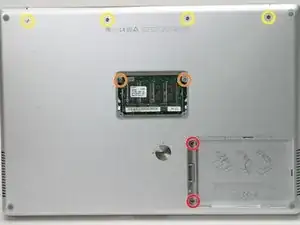

Удалите следующие 8 винтов:

Два винта Phillips 3 мм в отделении аккумулятора, по обе стороны от контактов аккумулятора.

Два винта Phillips 9 мм по обе стороны от отсека памяти.

Четыре винта Phillips 16 мм вдоль петли дисплея.

Поверните компьютер на 90 градусов по часовой стрелке так, чтобы разъём питания был обращён к Вам.

Снимите три винта Phillips 3 мм.

При установке этих винтов их необходимо размещать в правильном порядке. Начните с винта, ближайшего к петле дисплея, и двигайтесь от него наружу.

Поверните компьютер на 90 градусов по часовой стрелке так, чтобы петля была обращена к Вам.

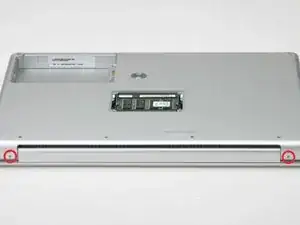

Снимите нижний винт Phillips 5 мм с каждой стороны петли (всего два).

Поверните компьютер на 90 градусов по часовой стрелке так, чтобы порты были обращены к Вам.

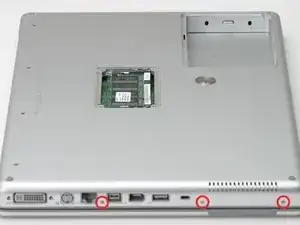

Снимите три винта Phillips 3 мм.

При установке этих винтов их необходимо размещать в правильном порядке. Начните с винта, ближайшего к петле дисплея, и двигайтесь от него наружу.

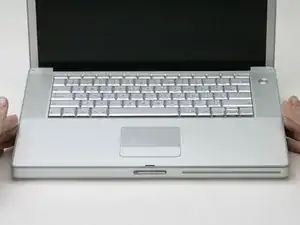

Переверните компьютер и откройте дисплей.

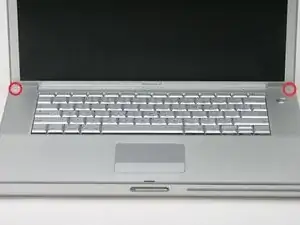

Снимите винты 4.2 мм 1/16" H 1.5 в углах рядом с дисплеем (также подойдёт отвёртка Torx T6).

Этот шаг включает самое сложное место для доступа внутри этого компьютера. Сделайте глубокий вдох и настройтесь позитивно.

Возьмите задние углы верхней крышки и потяните вверх, освобождая скрытые защёлки по бокам. Пока не снимайте верхнюю крышку полностью; вам нужно также освободить защёлки в передней части корпуса.

Шов расположен под пластиковым кантом верхней крышки.

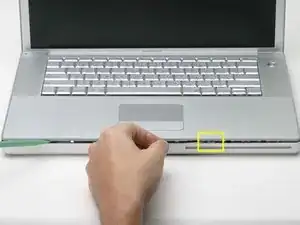

Есть одна защёлка, не позволяющая сразу снять верхнюю крышку; она находится слева от прорези оптического привода. Чтобы освободить верхнюю крышку, нужно потянуть тонкую металлическую защёлку к себе, освободив её из зажима.

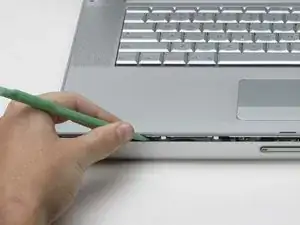

Небольшим приподнимите левую сторону верхней крышки рукой и вставьте лопаточку в зазор между верхней и нижней крышками.

Оставьте инструмент в зазоре, оказывая давление на верхнюю крышку для следующего шага.

Надавите на верхнюю крышку настолько, чтобы можно было вставить инструмент в зазор между верхней и нижней крышками, как показано на фотографии. Подойдёт крючок для зубного врача, штырь для крепления плакатов или подобный инструмент.

Не рвите верхнюю крышку сразу после освобождения защёлки. К плате логики подключены два ленточных кабеля.

Аккуратно просуньте наконечник инструмента за серебристую металлическую защёлку и потяните её вперёд, одновременно поднимая крышку. Это может потребовать усилия.

Альтернативно, можно освободить защёлку маленькой отвёрткой через слот CD-привода. Защёлка находится в 1-3/16 дюйма (3 см) от левого края слота. С помощью отвёртки подденьте (или отодвиньте) войлочную подкладку; затем используйте отвёртку, чтобы потянуть защёлку (блестящий металл) вперёд, освободив её из защёлки позади неё (матовый металл).

Поднимите заднюю часть крышки и проведите пальцами вдоль боков, освобождая крышку по ходу. После освобождения боков возможно придётся покачать крышку вверх и вниз, чтобы освободить переднюю часть верхней крышки.

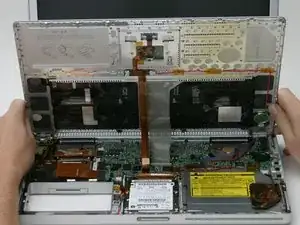

Поверните верхнюю крышку вверх и в сторону экрана, чтобы она оперлась о него.

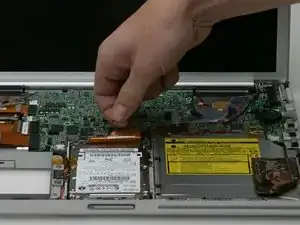

Снимите оранжевую ленту, фиксирующую ленточный кабель трекпада к плате логики.

Отключите ленточный кабель трекпада от платы логики.

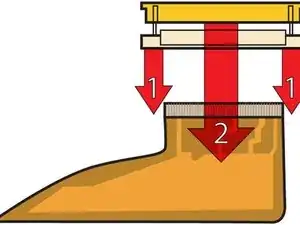

На схеме показан зажим ленточного кабеля клавиатуры, который нужно будет отсоединить на следующем шаге.

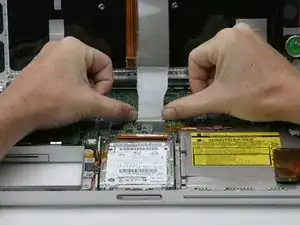

1) Захватите защёлку-фиксатор по бокам ногтями и поднимите её чуть-чуть (примерно 1/16" или 2 мм).

2) После освобождения защёлки выдвиньте кабель из разъёма.

Ослабьте зажим ленточного кабеля клавиатуры, сдвинув тонкую чёрную деталь в сторону экрана, используя кончики пальцев.

Чёрная деталь очень хрупкая и легко ломается. Будьте осторожны при отделении её от основного разъёма.

Выдвиньте серый ленточный кабель клавиатуры из ослабленного разъёма.

Снимите верхнюю крышку с компьютера.

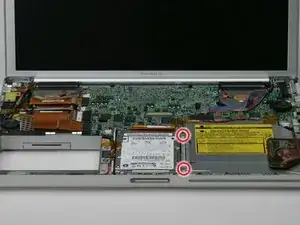

Снимите два серебристых винта Phillips длиной 6 мм с металлического кронштейна справа от жёсткого диска, при необходимости удалив ленту.

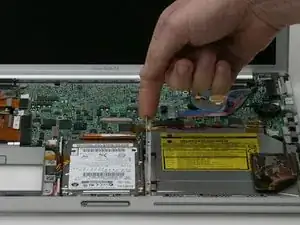

Используйте лопаточку, чтобы поднять металлический кронштейн и извлечь его из компьютера.

Отключите большой оранжевый кабель жёсткого диска от платы логики, при необходимости удалив ленту.

Проведите красно‑чёрный кабель динамика так, чтобы он не проходил под сгибом ленточного кабеля жёсткого диска.

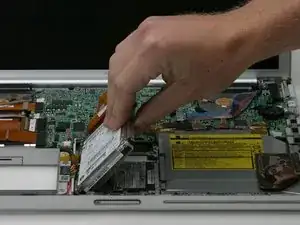

Поднимите жёсткий диск с правой стороны и извлеките его из компьютера.
