Замена инвертора подсветки дисплея PowerBook G4 Aluminum 15" 1–1.5 ГГц

Используйте монету, чтобы повернуть фиксирующий винт батареи на 90 градусов по часовой стрелке.

Поднимите батарею и извлеките её из компьютера.

Следующая процедура позволяет снять заднюю панель рамки дисплея без удаления всего блока дисплея из компьютера. Не пытайтесь откидывать дисплей дальше, чем позволяют петли, чтобы не повредить компьютер.

Откройте компьютер так, чтобы дисплей был обращён к вам, и откиньте дисплей максимально назад.

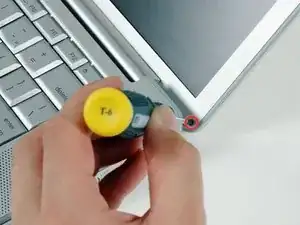

Удалите винт Torx T6 из нижнего левого угла блока дисплея. Конструкция корпуса не позволит вставить отвёртку прямо в винт, поэтому будьте осторожны, чтобы не сорвать шлиц.

Удалите винт Torx T6 из нижнего правого угла блока дисплея.

Чтобы при установке винтов не сорвать резьбу, используйте пинцет, чтобы начать вкручивание каждого винта в отверстие, прежде чем затягивать его торкс‑отвёрткой.

Следующие несколько шагов требуют использования пластиковых инструментов для вскрытия и лопаток, которые, вероятно, будут повреждены в процессе. Имейте под рукой несколько запасных инструментов.

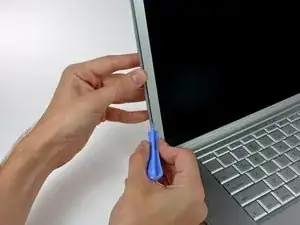

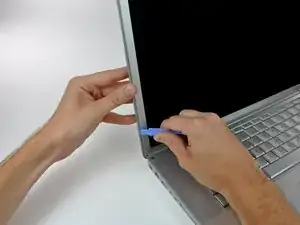

Вставьте пластиковый инструмент между левой кромкой передней рамки дисплея и пластиковой полосой, прикреплённой к задней рамке, при этом край инструмента направлен к ЖК‑панели.

Поверните инструмент от ЖК‑панели, чтобы отщёлкнуть заднюю рамку с защёлок на передней рамке дисплея.

Продвигайтесь вдоль левой кромки дисплея, пока задняя рамка равномерно не отделится от передней.

Освобождение этих защёлок может потребовать усилия. Поддерживайте блок дисплея другой рукой, чтобы не создавать чрезмерной нагрузки на петли.

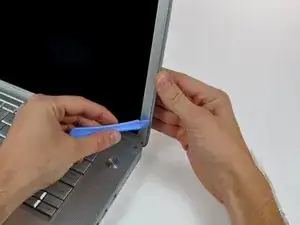

Вставьте пластиковый инструмент между правой кромкой передней рамки дисплея и пластиковой полосой, прикреплённой к задней рамке, при этом край инструмента направлен к ЖК‑панели.

Поверните инструмент от ЖК‑панели, чтобы отщёлкнуть заднюю рамку с защёлок на передней рамке дисплея.

Продвигайтесь вдоль правой кромки дисплея, пока задняя рамка равномерно не отделится от передней.

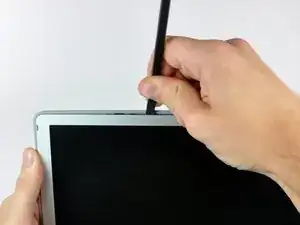

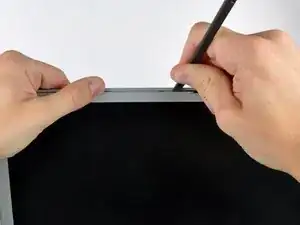

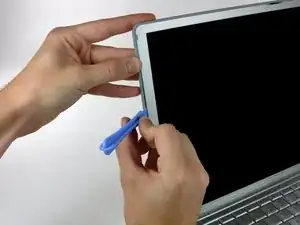

Вставьте лопатку чуть левее от отверстия петли на верхней кромке дисплея между передней рамкой и пластиковой полосой, прикреплённой к задней рамке.

Подденьте заднюю рамку и отделите её от передней рамки вдоль верхней левой половины дисплея.

Если плоский конец лопатки слишком гибкий, обрежьте примерно 0,125" конца, чтобы увеличить жесткость.

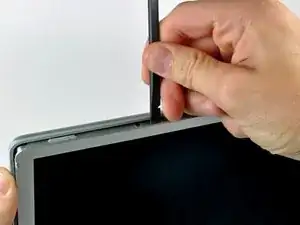

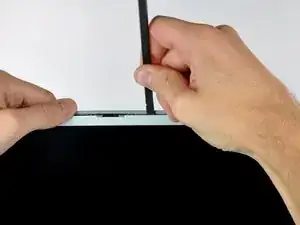

Вставьте лопатку чуть правее от отверстия петли на верхней кромке дисплея между передней рамкой и пластиковой полосой, прикреплённой к задней рамке.

Подденьте заднюю рамку и отделите её от передней рамки вдоль верхней правой половины дисплея.

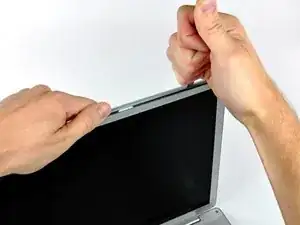

Чтобы освободить защёлки в дальних левом и правом углах дисплея, возможно, потребуется провести лопаткой параллельно лицевой поверхности дисплея вдоль верхней кромки передней рамки и вдавить её в углы, чтобы отщёлкнуть заднюю рамку.

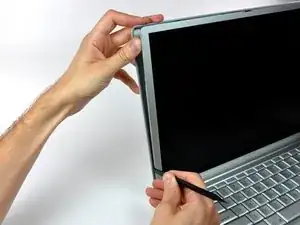

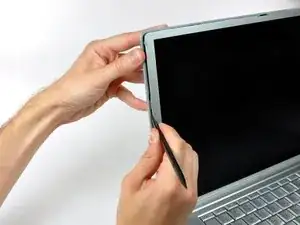

После освобождения верхней кромки используйте лопатку, чтобы полностью освободить защёлки вдоль левой кромки дисплея.

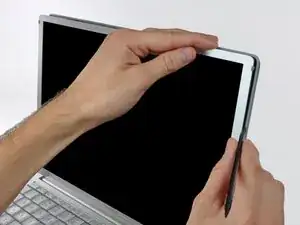

Используйте лопатку, чтобы освободить защёлки вдоль правой кромки дисплея.

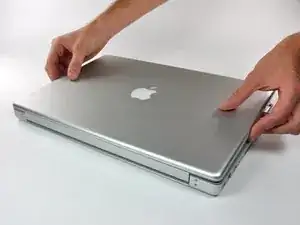

Закройте дисплей.

Задняя рамка всё ещё прикреплена к дисплею антенными кабелями.

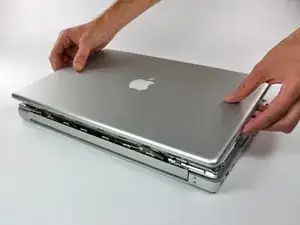

Немного отогните верхнюю кромку задней рамки от остальной части дисплея, затем поднимите нижнюю кромку задней рамки и отведите её от крышки сцепления.

Осторожно выньте плату антенны из узла сцепления.

Отклейте три самоклеящиеся ленты с пластиковой крышки на нижней стороне платы антенны.

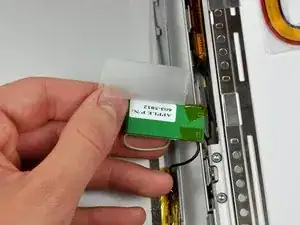

Снимите защитную пластиковую крышку с платы антенны.

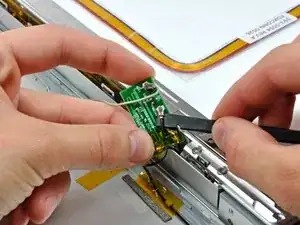

Используйте плоский конец лопатки, чтобы отсоединить оба антенных разъёма от платы антенны.

Серый антенный кабель присоединяется ближе к углу платы антенны.

Теперь задняя рамка может быть полностью снята с узла ЖК‑панели.

Инвертор — чрезвычайно тонкая печатная плата, очень хрупкая и легко может треснуть. Обращайтесь с ней осторожно.

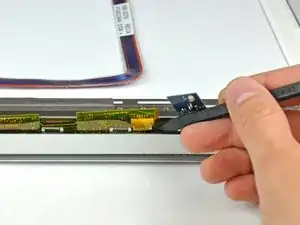

С помощью конца лопатки приподнимите инвертор из крышки сцепления.

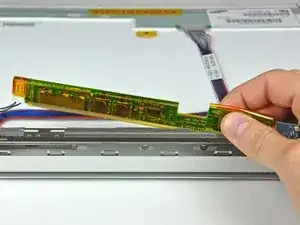

Поднимите инвертор настолько, чтобы открыть доступ к обоим кабельным разъёмам.

Поднимите инвертор настолько, чтобы открыть доступ к обоим кабельным разъёмам.

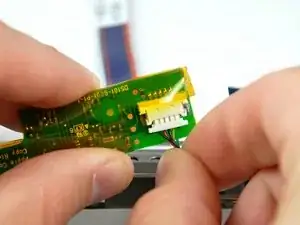

Отключите оба кабеля инвертора, потянув их разъёмы от гнёзд на плате инвертора.

Удалите инвертор из дисплея.
