Замена узлов шарниров PowerBook G4 Aluminum 17" 1–1.67 ГГц

Разместите компьютер так, чтобы сторона с рядом винтов была обращена от Вас.

Используя большие пальцы, отведите обе защёлки фиксатора батареи, чтобы край батареи приподнялся.

Поднимите батарею и извлеките её из компьютера.

Снимите три одинаковых винта с крестообразным шлицем с дверцы отсека памяти.

Поднимите дверцу отсека памяти настолько, чтобы можно было за неё ухватиться, и сдвиньте её на себя, отводя от корпуса.

Одновременно отпустите защёлки с обеих сторон модуля оперативной памяти. Эти защёлки фиксируют модуль, и при отпускании модуль «вытолкнется» вверх.

Извлеките модуль, потянув его прямо из разъёмов. Если установлен второй модуль, извлеките его тем же способом.

Это схема зажима ленточного кабеля трекпада, который Вы отключите на следующем шаге.

1) С помощью ногтей захватите запирающую планку с любой стороны и сдвиньте её немного (около 1/16" или 2 мм) в сторону батареи.

2) После разблокировки планки вытяните кабель из разъёма.

На этом шаге достаточно сдвинуть разъём примерно на 2 мм. Сильная или слишком дальняя вытяжка повредит разъём.

Ослабьте разъём трекпада, сдвинув запирающую планку в сторону корпуса батареи кончиками пальцев.

Вытяните ленточный кабель трекпада из ослабленного разъёма.

При повторном подключении ленточного кабеля трекпада убедитесь, что оранжевый кабель вставлен в разъём поверх запирающей планки.

Примечание: при сборке корпуса ленточный кабель трекпада может застрять под пазом, ведущим к материнской плате. Его можно аккуратно подвинуть, осторожно поддев с обеих сторон маленькой отвёрткой. Не требуется применять большое усилие — в конце концов кабель выйдет, и Вы сможете подключить его согласно инструкциям выше. Также учтите, что запирающая планка может оторваться, так что если при сборке Вы находите маленький кусочек пластика — это она.

Снимите следующие 10 винтов с нижней крышки:

Три винта Филлипс 1,7 мм с переднего края отсека батареи.

Один винт Torx T8 3,9 мм справа от отсека карты памяти.

Один винт Torx T8 6,9 мм на левом краю отсека памяти.

Три полностью резьбовые винта Филлипс 12,4 мм из центра ряда винтов вдоль заднего края корпуса.

Два винта Филлипс с резьбой 2,5 мм, 15,1 мм, по одному с каждого конца ряда винтов вдоль заднего края корпуса.

Переверните компьютер и поверните так, чтобы к Вам был направлен DVI-порт.

Снимите четыре одинаковых винта Филлипс, расположенные вдоль этого края корпуса.

Поверните компьютер на 180 градусов так, чтобы к Вам был направлен разъём питания, и снимите четыре винта Филлипс (идентичные винтам на предыдущем шаге).

Откройте компьютер и расположите его так, чтобы экран был обращён к Вам.

Снимите верхнюю крышку, потянув её с задней стороны и обходя края.

Используйте лопаточку, чтобы освободить корпус, если он заедает.

Когда корпус полностью освободится, снимите его с компьютера.

Если Вы в конечном итоге будете снимать радиатор и вентиляторный блок, Ваш компьютер будет отличаться от изображений в этом разделе.

Отключите кабель инвертора, кабель Bluetooth/входа питания и кабель данных дисплея от платы логики.

Отключите кабель антенны Airport от золотого разъёма, удерживая и тянув только металлическую золотую часть разъёма.

Отключите кабель антенны Bluetooth от платы Bluetooth.

Снимите по одному винту Torx T6 с верхнего левого угла левого вентилятора и с верхнего правого угла правого вентилятора (всего 2 винта).

От каждого узла шарнира снимите по два винта Torx T6 с внешней стороны каждого набора, оставив по два винта посередине каждого шарнира. По краям с каждой стороны два винта, ближе к краю корпуса, короче, чем два винта, ближе к центру корпуса. Затем снимите два внутренних винта с каждого узла шарнира. Всего 8 винтов.

Откиньте узел экрана и отведите его от компьютера.

При сборке дисплея убедитесь, что шарниры правильно сели, прежде чем устанавливать 8 винтов двух шарниров. На внутреннем конце каждого узла шарнира есть металлический язычок, который должен быть направлен вниз и входить в паз под внутренним краем шарнира. В противном случае внутренний конец каждого шарнира будет находиться слишком высоко, и пластиковый фиксатор для проводки не сядет правильно.

Снимите по одному винту Филлипс из нижнего левого и нижнего правого углов дисплея.

Изображение слева (задняя панель уже снята) показывает расположение металлических защёлок (обведены красным), которые защёлкиваются на передней рамке дисплея. В следующих шагах вы будете использовать маленькую плоскую отвёртку, чтобы освободить эти защёлки от выступа по периметру передней рамки дисплея.

При поддевании в последующих шагах следите за тем, чтобы не повредить антенные кабели, проходящие по периметру передней рамки дисплея.

Вставьте плоский конец лопатки между передней рамкой дисплея и пластиковой кромкой, прикреплённой к задней рамке, рядом с нижним правым углом дисплея.

Не вставляйте лопатку между передней рамкой дисплея и её пластиковой окантовкой.

Аккуратно отгибая заднюю рамку дисплея от узла дисплея, используйте маленькую плоскую отвёртку, чтобы отогнуть ближайшую к нижнему правому углу дисплея маленькую стальную защёлку от кромки передней рамки дисплея.

Повторяйте описанную процедуру, пока не освободите все защёлки вдоль правой стороны дисплея.

Слегка приподнимите недавно освобождённый угол задней рамки дисплея, чтобы отделить защёлки вдоль области петель сцепления.

Вставьте плоский конец лопатки между задней рамкой дисплея и пластиковой окантовкой передней рамки дисплея рядом с нижним левым углом дисплея.

Аккуратно отогните заднюю рамку дисплея от передней рамки дисплея, чтобы освободить металлическую защёлку.

Повторите предыдущую процедуру, чтобы освободить защёлки вдоль левой стороны задней рамки дисплея.

Слегка приподнимите нижний край задней рамки дисплея и сдвиньте его к верхнему краю дисплея, освобождая защёлки вдоль верхнего края задней рамки дисплея.

Снимите заднюю рамку дисплея и отложите в сторону.

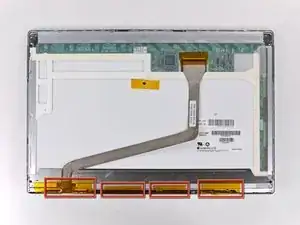

Снимите кусочки ленты вдоль нижнего края дисплея, которые закрывают отверстие петель сцепления.

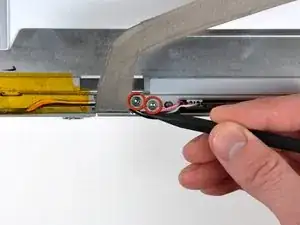

Отвинтите два винта T8 Torx длиной 10.3 мм, закрепляющих левую сторону петель сцепления на передней рамке.

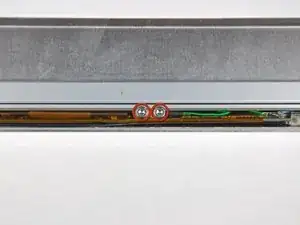

Отвинтите два винта T8 Torx длиной 10.3 мм, закрепляющих середину петель сцепления на передней рамке.

Отвинтите два винта T8 Torx длиной 10.3 мм, закрепляющих правую сторону петель сцепления на передней рамке.

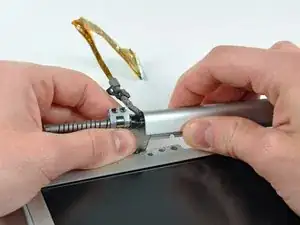

Оттяните крышку сцепления от направляющих штифтов, удерживающих её на передней рамке дисплея.

Используйте кончик лопатки, чтобы отщёлкнуть пластиковую заглушку с левой стороны крышки сцепления.

Извлеките узел инвертора дисплея из его посадочного места в крышке сцепления.

Используйте кончик лопатки, чтобы снять пластиковую заглушку с правой стороны петель сцепления.

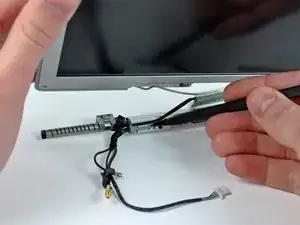

Осторожно вытяните кабель данных дисплея из его канала в петлях сцепления.

Повторите эту операцию для кабелей инвертора и AirPort. Как только узел петель сцепления полностью освободится от дисплея, снимите его с передней рамки дисплея.
