Замена кабеля инвертора MacBook Core Duo

Используйте монету или лопатку, чтобы повернуть фиксирующий винт батареи на 90 градусов по часовой стрелке.

Поднимите батарею и выньте её из компьютера.

Удалите три винта с крестообразной шлицем, равномерно расположенные вдоль задней стенки отсека для батареи.

Винты зафиксированы в металлической крышке памяти.

При установке крышки памяти снова используйте лопатку, чтобы вставить поролоновую прокладку за задней стенкой для правильного расположения батареи.

Поднимите L-образную крышку памяти, сдвиньте её вправо и выньте из компьютера.

Удалите следующие 3 винта:

Один винт Phillips #00 длиной 11 мм в середине корпуса.

Два винта Phillips #00 длиной 14,5 мм.

Если винты застряли в корпусе, можно использовать намагниченную отвертку, чтобы вытащить их.

Короткий из трёх винтов устанавливается в центре.

Удалите следующие 3 винта с задней стенки отсека для батареи:

Два винта Phillips #00 длиной 3 мм. (A1181 имеет три 3 мм винта и один 4 мм.)

Один винт Phillips #00 длиной 4 мм с правой стороны.

При повторной установке этих винтов осторожно нажимайте на нижнюю крышку, чтобы совместить отверстия под винты.

Эти винты легко срываются, поэтому будьте осторожны при их выкручивании.

Удалите два винта Phillips #00 длиной 6 мм по обеим сторонам правой стенки отсека для батареи (не те, которые находятся ближе всего к разъёму батареи).

Удалите четыре указанных винта Phillips #00 длиной 3 мм из передней стенки отсека для батареи. При работе слева удаляйте 2-й, 4-й, 7-й и 9-й винты.

Удалите следующие 4 винта с задней части компьютера:

Два плечевых винта Phillips длиной 7 мм по крайним сторонам.

Два винта Phillips длиной 10,5 мм ближе к центру.

Не затягивайте их слишком сильно — это может деформировать корпус.

Удалите два плечевых винта Phillips #00 длиной 5,2 мм со стороны оптического привода.

Нет необходимости удалять похожие винты с другой стороны компьютера.

Начиная у дисплея и продвигаясь по кругу к передней части компьютера, подденьте верхнюю крышку. Она зафиксирована защёлками справа над оптическим приводом. Эти защёлки отпустятся при сильном подъёме.

Будьте осторожны при поддевании верхней крышки. Очень легко порезать кончик пальца.

К верхней крышке подключена лента трекпада и клавиатуры к плате, поэтому не снимайте крышку полностью пока.

Если сложно отщёлкнуть защёлки, убедитесь, что вы не отгибаете пластиковую верхнюю часть от её металлической рамки.

Держа верхнюю крышку приподнятой (снизу или сверху), используйте лопатку, чтобы поддеть оранжевую ленту трекпада и клавиатуры и отсоединить её от разъёма.

Осторожно подденьте между чёрной розеткой и белым разъёмом. Возможно, потребуется поддеть с обеих сторон, чтобы разъём освободился.

Не поддевайте снизу или сверху, а с боков.

Если при снятии верхней крышки вы повредите кабель, мы продаём его отдельно и у нас есть руководство по его замене.

Возьмитесь за белую пластиковую вкладку, прикреплённую к жёсткому диску, и потяните влево, чтобы вынуть жёсткий диск из компьютера.

Удалите два винта Phillips с переднего края оптического привода.

Короткий винт (3 мм) утоплен и находится ближе всего к модулям ОЗУ. Другой — 3,5 мм.

Отсоедините оранжевую ленту оптического привода от логической платы.

Отключите недавно обнаруженный кабель данных дисплея. Если на разъёме нет язычка для вытягивания, может помочь лопатка для отсоединения этого разъёма.

Отключите вновь обнаруженный кабель жёсткого диска.

Отклейте фольгированную ленту между вентилятором и оптическим приводом.

Удалите винт Phillips длиной 8,5 мм, фиксирующий кабель данных дисплея к металлической раме.

Поднимите кабель данных дисплея вдоль кромки оптического привода, чтобы обнаружить серебристый винт Phillips.

Удалите винт Phillips 2,8 мм, фиксирующий оптический привод.

Кабель Bluetooth может закрывать винт; аккуратно отведите его в сторону перед отворачиванием винта.

Не затягивайте этот винт слишком сильно при повторной установке. Вы можете сломать пластиковый корпус.

После удаления винта отодвиньте металлическую защёлку назад, в сторону вентилятора, чтобы освободить переднюю часть оптического привода.

Поднимите плату антенны Bluetooth с правой стороны оптического привода.

Снимите кабель жёсткого диска с передней части оптического привода.

Поднимите передний край оптического привода и сдвиньте его вверх и наружу из компьютера.

Удалите следующие 3 винта:

Два винта Phillips 3 мм возле правого динамика.

Один винт Phillips 6 мм, проходящий через отверстие в пластиковой защёлке над сабвуфером.

Будьте осторожны, не затягивайте винт над сабвуфером слишком сильно, иначе пластик может треснуть.

Поднимите правый динамик из посадочного места и отложите в сторону.

Используя лопатку, аккуратно отожмите белый пластиковый паз и сдвиньте металлический C-образный канал вправо, от дисплея.

Используйте лопатку, чтобы аккуратно отсоединить кабель микрофона от платы логики. Работайте слева направо и медленно пошевеливайте разъём, вынимая его из гнезда.

Тянув за этот разъём вертикально, вы оторвёте гнездо от платы логики. Этот разъём следует снимать горизонтально — осторожно потяните кабель микрофона в сторону экрана, одновременно поддев лопаткой между разъёмом и гнездом.

Поднимите чёрный кабель правого динамика одной рукой и снимите серебристый кабель микрофона с металлического зажима прямо над правым слотом оперативной памяти.

Снимите серебристый кабель микрофона и серый кабель данных дисплея с направляющих внизу сабвуфера.

Удалите один винт Phillips 3,2 мм, фиксирующий заземляющую петлю в кабеле данных дисплея, расположенный прямо над платой Bluetooth.

Отключите два антенных кабеля от карты Airport и чёрный кабель инвертора от платы логики. (Тяните вертикально за все три.)

Снимите следующие 2 винта с правого крепления петли:

Один винт Phillips 6 мм с левой стороны крепления петли.

Один винт Phillips 10 мм с правой стороны крепления петли.

Поднимите правое крепление петли и извлеките его из компьютера.

Держите дисплей одной рукой при удалении винтов с левого крепления петли.

Снимите следующие 3 винта с левого крепления петли:

Один винт Phillips 6 мм меньшего диаметра с правой стороны.

Один винт Phillips 6 мм большего диаметра из середины.

Один винт Phillips 10 мм с левой стороны.

Поднимите левое крепление петли и извлеките его из компьютера.

Схватитесь за сборку дисплея по обе стороны и поднимите её вверх, извлекая из компьютера.

Следующие шаги одинаковы как для белых, так и для чёрных MacBook.

Используйте тонкую пластиковую карту, чтобы освободить защёлки и их клипсы, удерживающие переднюю рамку дисплея на сборке дисплея. По левой стороне рамки расположены пять защёлок.

Некоторым легче снимать рамку дисплея, работая от её внутренних краёв, непосредственно рядом с ЖК-панелью.

Не используйте карту, которую нельзя заменить в случае повреждения. Клипсы могут быть трудны для снятия, и карта может согнуться или сломаться, сделав её непригодной.

Продолжайте освобождать защёлки вдоль верхнего края сборки дисплея.

Будьте осторожны при работе вблизи камеры iSight.

Далее освободите пять защёлок, фиксирующих рамку дисплея с правой стороны.

Поднимите переднюю рамку дисплея сверху и используйте пластиковую карту, чтобы освободить защёлки вдоль нижнего края рамки дисплея.

Убедитесь, что карта находится между металлической рамкой вокруг LCD-панели и рамкой дисплея, и не касается самой LCD-панели.

После освобождения всех удерживающих защёлок снимите переднюю рамку дисплея со сборки дисплея.

При установке передней рамки на корпус дисплея может быть проще защёлкнуть клипсы, если нажимать по четырём сторонам рамки в следующем порядке: сверху, снизу, затем по сторонам (слева или справа). Возможно, потребуется приложить дополнительное усилие вдоль нижней стороны рамки, чтобы она надёжно защёлкнулась.

Иногда при снятии передней рамки дисплея удерживающие зажимы, которые должны оставаться закреплёнными в кронштейнах ЖК, выходят вместе с передней рамкой дисплея. Выполните этот и следующий шаг, чтобы перенести зажимы обратно на кронштейн ЖК.

Используйте металлическую лопатку или другой тонкий инструмент, чтобы аккуратно отщёлкнуть серые пластиковые зажимы с выступов, сформованных в передней рамке дисплея. Для этого шага может пригодиться плоская отвертка 0,8 мм. Вы заметите, что некоторый зажимы легче снять, поддев их за длинные стороны.

Будьте осторожны: зажимы изготовлены из тонкого пластика и по своей природе хрупки.

Вставьте один конец удерживающего зажима под край его выреза в кронштейне ЖК.

Используйте кромку лопатки, чтобы подтолкнуть короткий защёлкивающий язычок на нижней стороне другого конца зажима в вырез, выполненный в кронштейне ЖК.

На второй фотографии показан правильно установленный удерживающий зажим.

Вам может быть проще вставить короткие защёлкивающие язычки на нижней стороне каждого конца зажима в их вырезы в кронштейне ЖК, если сначала слегка согнуть оба конца зажима вниз, но будьте осторожны и не сгибайте зажимы слишком сильно — требуется лишь небольшое сгибание, чрезмерная сила приведёт к их поломке.

Удалите три винта Phillips 4,2 мм, закрепляющие крышку сцепления.

Удерживая дисплей одной рукой, другой рукой поднимите левый конец крышки сцепления с петли и проведите кабель инвертора и кабели AirPort через зазор в крышке сцепления. Если кабели зацепятся за две зацепленные кромки на внутреннем конце крышки сцепления, аккуратно освободите их.

При подъёме крышки сцепления может помочь её лёгкое покачивание.

При сборке убедитесь, что вы не защемили чёрный кабель инвертора или провода AirPort при защёлкивании левого конца крышки сцепления на место. Чтобы избежать защемления, полезно приподнять и удерживать эти кабели у верхней части петли, а не оставлять их вдоль боков петли.

Поднимите правый конец крышки сцепления, направляя кабели данных дисплея и iSight через зазор и две зацепленные кромки на правом конце крышки сцепления. Если кабели зацепятся за эти кромки, осторожно освободите их.

Снимите крышку сцепления с узла дисплея.

При сборке избегайте защемления кабелей данных дисплея и iSight. Направляя правый конец крышки сцепления на место, но перед её защёлкиванием, проведите эти кабели между двумя зацепленными кромками внутри правого конца крышки сцепления и вверх в изогнутую область крышки сцепления над петлёй.

Также избегайте защемления проводов подсветки (с белым разъёмом на конце, подключаемым к правому концу инвертора). Они должны проходить под верхним правым краем крышки сцепления. В некоторых моделях два провода серые и чёрные, в других — белый и розовый. Они ведут в отверстие в нижнем правом крае ЖК к подсветке.

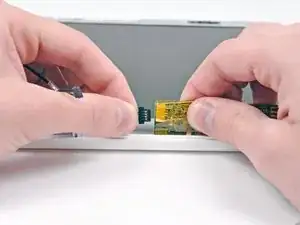

Поднимите инвертор слегка из дисплея.

Отключите кабель инвертора от левой стороны платы инвертора.

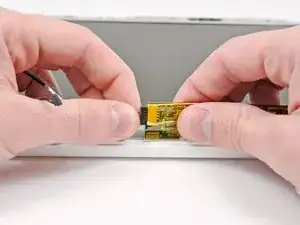

Установите плату инвертора обратно в её посадочное место, сформованное в задней рамке дисплея.

Осторожно отогните полоску ленты, закрывающую кабель инвертора.

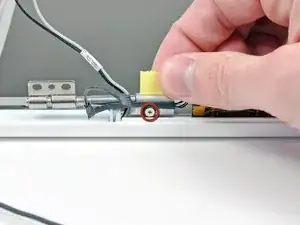

Удалите один винт Phillips 3,2 мм, закрепляющий кабель инвертора к левой петле сцепления.

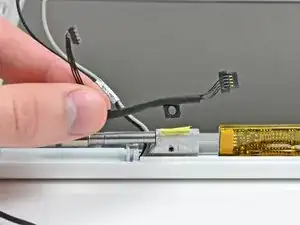

Снимите кабель инвертора с дисплея.

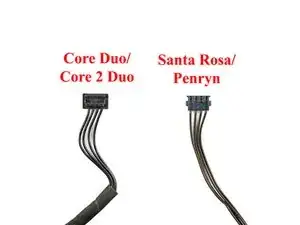

Перед заказом нового кабеля инвертора убедитесь, что покупаете кабель с правильными разъёмами для вашей машины. Кабель инвертора для моделей Santa Rosa/Penryn и 2009 года имеет более узкий разъём на конце, который подключается к плате логики.
