Замена левой монтажной пластины петли MacBook Core Duo

Используйте монету или лопатку, чтобы повернуть фиксато́р батареи на 90 градусов по часовой стрелке.

Поднимите батарею и извлеките её из компьютера.

Выверните три равномерно расположенные винта с крестообразной шлицевой головкой из задней стенки отсека для батареи.

Винты зафиксированы на металлической крышке памяти.

При установке крышки памяти используйте лопатку, чтобы вернуть пенопластовую прокладку за задней стенкой для правильного расположения батареи.

Поднимите L-образную крышку памяти, сдвиньте её вправо и выньте из компьютера.

Удалите следующие 3 винта:

Один винт Phillips #00 длиной 11 мм по центру корпуса.

Два винта Phillips #00 длиной 14,5 мм.

Если винты застряли в корпусе, можно использовать намагниченную отвёртку, чтобы вытащить их.

Короткий из трёх винтов устанавливается в середину.

Удалите следующие 3 винта с задней стенки отсека для батареи:

Два винта Phillips #00 длиной 3 мм. (Модель A1181 имеет три винта 3 мм и один 4 мм.)

Один винт Phillips #00 длиной 4 мм с правой стороны.

При повторной установке этих винтов слегка надавите на нижнюю часть корпуса, чтобы совместить отверстия под винты.

Эти винты легко срываются, поэтому будьте осторожны при их выкручивании.

Удалите два винта Phillips #00 длиной 6 мм с каждой стороны правой стенки отсека для батареи (не те, что ближе всего к разъёму батареи).

Удалите четыре указанных винта Phillips #00 длиной 3 мм из передней стенки отсека для батареи. Работая слева направо, удалите 2-й, 4-й, 7-й и 9-й винт.

Выверните следующие 4 винта с задней части компьютера:

Два винта с ограничителем (shouldered) Phillips длиной 7 мм по бокам.

Два винта Phillips длиной 10,5 мм ближе к центру.

Не затягивайте их чрезмерно — это может привести к деформации корпуса.

Удалите два винта с ограничителем Phillips #00 длиной 5,2 мм со стороны оптического привода.

Нет необходимости снимать аналогичные винты с другой стороны компьютера.

Начиная от экрана и двигаясь к передней части компьютера, подденьте верхнюю панель корпуса. Она закреплена защёлками справа над оптическим приводом. Они отпустят при достаточно сильном подъёме.

Будьте осторожны при поддевании верхней панели. Очень легко порезать кончик пальца.

К верхней панели подключены шлейфы трекпада и клавиатуры к логической плате, поэтому пока не снимайте панель полностью.

Если защёлки не поддаются, убедитесь, что вы не отдираете пластиковую верхнюю часть панели от её металлической рамки.

Держа верхнюю панель приподнятой (снизу или сверху), с помощью лопатки подденьте оранжевый шлейф трекпада и клавиатуры в месте соединения и отсоедините его.

Старайтесь поддевать между чёрным гнездом и белым разъёмом. Возможно, придётся поддевать с обеих сторон, чтобы он освободился.

Не поддёргивайте снизу или сверху, поддёргивайте с боков.

Если при снятии верхней панели вы повредите шлейф, мы продаём его отдельно и у нас есть руководство по его замене.

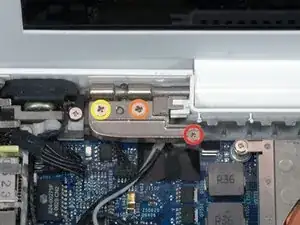

Выверните следующие 3 винта с левой монтажной пластины петли:

Один винт Phillips диаметром меньшего размера длиной 6 мм с правой стороны.

Один винт Phillips диаметром большего размера длиной 6 мм по центру.

Один винт Phillips длиной 10 мм с левой стороны.

Поднимите монтажную пластину петли вместе с прикреплённым пластиковым пылезащитным покрытием и извлеките их из компьютера.

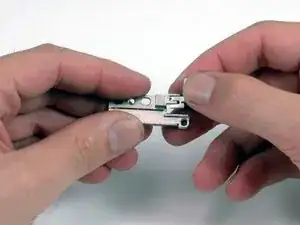

Выдвиньте пластиковое пылезащитное покрытие из его паза в левой монтажной пластине петли.
