Замена платы Bluetooth в MacBook Core Duo

Используйте монету или лопаточку, чтобы повернуть фиксирующий винт батареи на 90 градусов по часовой стрелке.

Поднимите батарею и извлеките её из компьютера.

Удалите три равномерно расположенных винта Phillips вдоль задней стенки отсека для батареи.

Винты закреплены на металлической крышке памяти.

При установке крышки памяти используйте лопаточку, чтобы вернуть пенопластовую прокладку за задней стенкой на место для правильного зазора под батарею.

Поднимите L-образную крышку памяти, сдвиньте её вправо и извлеките из компьютера.

Удалите следующие 3 винта:

Один 11 мм Phillips #00 в средней части корпуса.

Два 14,5 мм Phillips #00.

Если винты застряли в корпусе, можно использовать намагниченную отвертку, чтобы вытащить их.

Самый короткий из трёх винтов идет по центру.

Снимите следующие 3 винта с задней стенки отсека для батареи:

Два 3 мм Phillips #00. (В A1181 три 3 мм винта и один 4 мм.)

Один 4 мм Phillips #00 с правой стороны.

При повторной установке этих винтов мягко нажмите на нижнюю часть корпуса, чтобы совместить отверстия под винты.

Эти винты легко срываются, поэтому будьте осторожны при их вывинчивании.

Удалите два 6 мм винта Phillips #00 с обеих сторон правой стенки отсека для батареи (не те, что расположены ближе всего к разъему батареи).

Удалите четыре указанных 3 мм винта Phillips #00 с передней стенки отсека для батареи. Работая слева направо, удалите 2-й, 4-й, 7-й и 9-й винты.

Удалите следующие 4 винта с задней части компьютера:

Два 7 мм винта с уступом Phillips по краям.

Два 10,5 мм винта Phillips ближе к центру.

Не затягивайте их слишком сильно; это может деформировать корпус.

Удалите два 5,2 мм винта с уступом Phillips #00 со стороны оптического привода.

Снимать аналогичные винты с другой стороны компьютера необязательно.

Начиная от области дисплея и продвигаясь к передней части компьютера, подденьте верхнюю крышку. Она удерживается защёлками справа над оптическим приводом. Они отпускаются при достаточно сильном подъёме.

Будьте осторожны при поддевании верхней крышки. Очень легко порезать подушечку пальца, что иногда требует кровавой жертвы, которую Mac требует от тех, кто ремонтирует самостоятельно.

Между верхней крышкой и платой логики есть шлейфы трекпада и клавиатуры, поэтому пока не снимайте верхнюю крышку полностью.

Если защёлки не отпускаются, убедитесь, что вы не поддеваете пластиковую верхнюю часть крышки отдельно от её металлической рамы.

Поддерживая верхнюю крышку (снизу или сверху), используйте лопаточку, чтобы отщёлкнуть оранжевый шлейф трекпада и клавиатуры от разъёма.

Осторожно подденьте между чёрным гнездом и белым разъёмом. Возможно, придётся поддеть с обеих сторон, чтобы он корректно отсоединился.

Не поддевайте с верхней или нижней стороны, а с боков.

Если при снятии верхней крышки вы случайно повредите шлейф, мы продаём шлейф отдельно и у нас есть инструкция по его замене.

Схватите белую пластиковую петлю, прикреплённую к жёсткому диску, и потяните её влево, извлекая жёсткий диск из компьютера.

Удалите два Phillips винта с переднего края оптического привода.

Более короткий винт (3 мм) утоплен ближе к модулям оперативной памяти. Другой — 3,5 мм.

Отсоедините оранжевый шлейф оптического привода от платы логики.

Отключите только что открывшийся шлейф передачи данных дисплея. Если на разъёме нет язычка, может помочь лопаточка для отсоединения этого разъёма.

Отключите вновь обнаруженный шлейф жёсткого диска.

Отклейте фольгированную ленту между вентилятором и оптическим приводом.

Удалите 8,5 мм винт Phillips, фиксирующий шлейф передачи данных дисплея к металлической раме.

Поднимите шлейф передачи данных дисплея вдоль кромки оптического привода, чтобы открыть серебристый винт Phillips.

Удалите винт Phillips 2,8 мм, крепящий оптический привод.

Кабель Bluetooth может перекрывать винт; аккуратно отведите его в сторону перед снятием винта.

Не затягивайте этот винт слишком туго при повторной установке. Вы можете повредить пластиковый корпус.

После снятия винта отведите металлическую защёлку назад, в сторону вентилятора, чтобы освободить переднюю часть оптического привода.

Поднимите плату антенны Bluetooth с правой стороны оптического привода.

Отведите кабель жёсткого диска от передней части оптического привода.

Поднимите передний край оптического привода и сдвиньте его вверх и наружу из компьютера.

Используйте лопатку, чтобы отсоединить золотой разъём антенны Bluetooth от платы Bluetooth.

Подденьте плату Bluetooth и оторвите её от нижней части корпуса.

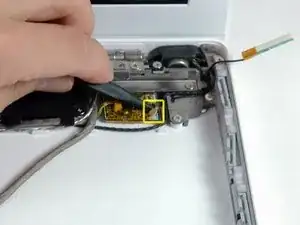

Отклейте оранжевую ленту, покрывающую плату Bluetooth, чтобы получить доступ к разъёму кабеля данных.

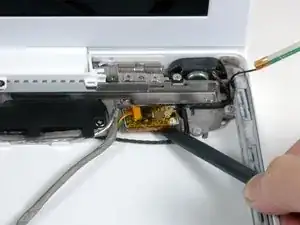

Отсоедините кабель данных от платы Bluetooth.

Поднимите плату Bluetooth и извлеките её из компьютера.
