Замена левого динамика MacBook Core Duo

Используя монету или лопатку, поверните фиксирующий винт батареи на 90 градусов по часовой стрелке.

Поднимите батарею и извлеките её из компьютера.

Снимите три равномерно расположенные винта Phillips с задней стенки отсека для батареи.

Винты закреплены на металлической крышке оперативной памяти.

При установке крышки оперативной памяти используйте лопатку, чтобы вернуть поролоновую подкладку за задней стенкой на место для правильного размещения батареи.

Поднимите L-образную крышку памяти, сдвиньте её вправо и извлеките из компьютера.

Удалите следующие 3 винта:

Один винт Phillips #00 длиной 11 мм посередине корпуса.

Два винта Phillips #00 длиной 14,5 мм.

Если винты застряли в корпусе, можно использовать намагниченную отвертку, чтобы вытащить их.

Короткий из трёх винтов устанавливается посередине.

Удалите следующие 3 винта с задней стенки отсека для батареи:

Два винта Phillips #00 длиной 3 мм. (Модель A1181 имеет три винта 3 мм и один винт 4 мм.)

Один винт Phillips #00 длиной 4 мм с правой стороны.

При установке этих винтов аккуратно прижимайте нижнюю крышку, чтобы совместить отверстия под винты.

Эти винты легко срываются, поэтому будьте осторожны при их выкручивании.

Снимите два винта Phillips #00 длиной 6 мм с обеих сторон правой стенки отсека для батареи (не те, что ближе всего к разъёму батареи).

Снимите четыре винта Phillips #00 длиной 3 мм, обозначенные на передней стенке отсека для батареи. Работая слева направо, удалите 2-й, 4-й, 7-й и 9-й винты.

Удалите следующие 4 винта с задней части компьютера:

Два плечевых винта Phillips длиной 7 мм по краям.

Два винта Phillips длиной 10,5 мм ближе к центру.

Не затягивайте эти винты чрезмерно — это может деформировать корпус.

Снимите два плечевых винта Phillips #00 длиной 5,2 мм со стороны оптического привода компьютера.

Снимать аналогичные винты с другой стороны компьютера необязательно.

Начиная от области дисплея и двигаясь к передней части компьютера, подденьте верхнюю крышку. Она защёлкнута защёлками справа, над оптическим приводом. Они отпускаются при более сильном подъёме.

Будьте осторожны при поддевании верхней крышки. Очень легко порезать кончик пальца.

К верхней крышке подключены шлейфы трекпада и клавиатуры, поэтому не тяните крышку полностью пока не отключите их.

Если защёлки не отпускаются, проверьте, чтобы Вы не поддевали пластиковую верхнюю панель отдельно от её металлической рамки.

Держа верхнюю крышку поднятой (снизу или сверху), используйте лопатку, чтобы поддеть оранжевый шлейф трекпада и клавиатуры и отсоединить его от разъёма.

Поддевайте между чёрным гнездом и белым разъёмом. Возможно, придётся поддевать с обеих сторон, чтобы он правильно отпустился.

Не поддевайте снизу или сверху — поддевайте с боков.

Если при снятии верхней крышки Вы повредили шлейф, мы продаём этот шлейф отдельно и у нас есть руководство по его замене.

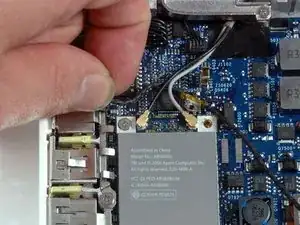

Отключите левый динамик от платы логики.

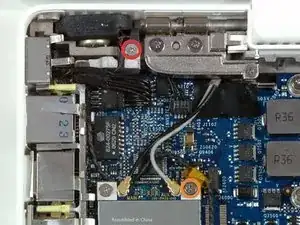

Снимите следующие 2 винта:

Один винт Phillips длиной 6 мм, крепящий левый динамик к нижней крышке.

Один винт Phillips длиной 8,5 мм в верхнем правом углу карты Airport.

Выведите кабель левого динамика из-под кабелей антенны Airport.

Выведите кабель левого динамика из-под кабеля MagSafe.

Поднимите левый динамик и извлеките его из компьютера.
