Замена ЖК-панели MacBook Core Duo

Используйте монету или лопаточку, чтобы повернуть запирающий винт аккумулятора на 90 градусов по часовой стрелке.

Поднимите аккумулятор и извлеките его из компьютера.

Удалите три равномерно расположенных винта Phillips с задней стенки отсека аккумулятора.

Винты удерживаются на металлической крышке модуля памяти.

При установке крышки памяти снова используйте лопаточку, чтобы вставить пенопластовую прокладку за задней стенкой для правильного зазора аккумулятора.

Поднимите L-образную крышку модуля памяти, сдвиньте её вправо и извлеките из компьютера.

Удалите следующие 3 винта:

Один Phillips #00 длиной 11 мм в середине корпуса.

Два Phillips #00 длиной 14,5 мм.

Если винты застряли в корпусе, можно использовать намагниченную отвертку, чтобы вытащить их.

Короткий из трёх винтов устанавливается посередине.

Удалите следующие 3 винта с задней стенки отсека аккумулятора:

Два Phillips #00 длиной 3 мм. (В модели A1181 три винта по 3 мм и один 4 мм.)

Один Phillips #00 длиной 4 мм с правой стороны.

При повторной установке этих винтов аккуратно прижмите нижнюю крышку, чтобы совместить отверстия под винты.

Эти винты легко срываются, поэтому будьте осторожны при их выкручивании.

Удалите два Phillips #00 длиной 6 мм по обеим сторонам правой стенки отсека аккумулятора (не те, что ближе всего к разъёму аккумулятора).

Удалите четыре указанных Phillips #00 длиной 3 мм с передней стенки отсека аккумулятора. При работе слева удалите 2-й, 4-й, 7-й и 9-й винт.

Удалите следующие 4 винта с задней части компьютера:

Два плечевых Phillips по 7 мм по бокам.

Два Phillips по 10,5 мм ближе к центру.

Не затягивайте слишком сильно; это может деформировать корпус.

Удалите два плечевых Phillips #00 длиной 5,2 мм со стороны привода оптического диска.

Снимать аналогичные винты на другой стороне корпуса не требуется.

Начиная от дисплея и продвигаясь к передней части компьютера, подденьте верхнюю крышку. Она крепится защёлками справа над оптическим приводом. Эти защёлки освободятся при уверенном подъёме.

Будьте осторожны при поддевании верхней крышки. Очень легко порезать кончик пальца.

К верхней крышке подключены ленты трекпада и клавиатуры к плате — не снимайте крышку полностью пока.

Если защёлки не поддаются, убедитесь, что вы не отрываете пластиковую поверхность верхней крышки от её металлической рамки.

Держась за верхнюю крышку (снизу или сверху), с помощью лопаточки подденьте оранжевую ленту трекпада и клавиатуры в месте соединения с разъёмом, чтобы отсоединить её.

Поддевайте между чёрным гнездом и белым разъёмом. Возможно, придётся поддеть с обеих сторон, чтобы разъём освободился.

Не поддевайте снизу или сверху, а с боков.

Если при снятии верхней крышки Вы повредите её кабель, мы продаём кабель отдельно и у нас есть руководство по его замене.

Возьмите за белую пластиковую петлю, прикреплённую к жёсткому диску, и потяните её влево, извлекая жёсткий диск из компьютера.

Удалите два винта Phillips с переднего края оптического привода.

Короткий винт (3 мм) находится в углублении ближе всего к модулям оперативной памяти. Другой винт — 3,5 мм.

Отключите оранжевую ленту оптического привода от логической платы.

Отключите теперь открытую для доступа шлейфовую линию дисплея. Если на разъёме нет язычка для вытаскивания, может оказаться полезно использовать лопаточку для отсоединения этого разъёма.

Отключите вновь обнажившийся кабель жёсткого диска.

Отклейте фольгированную ленту между вентилятором и оптическим приводом.

Удалите винт Phillips длиной 8,5 мм, фиксирующий кабель дисплея на металлической раме.

Поднимите кабель дисплея вдоль кромки оптического привода, чтобы обнажить серебристый винт Phillips.

Удалите винт Phillips 2,8 мм, фиксирующий оптический привод.

Кабель Bluetooth может закрывать винт; аккуратно отодвиньте его перед снятием винта.

Не затягивайте этот винт слишком сильно при повторной установке. Вы можете сломать пластиковый корпус.

После удаления винта отодвиньте металлическую защёлку назад, в направлении вентилятора, чтобы освободить переднюю часть оптического привода.

Поднимите плату антенны Bluetooth с правой стороны оптического привода.

Отведите кабель жёсткого диска от передней части оптического привода.

Поднимите передний край оптического привода и сдвиньте его вверх и наружу из компьютера.

Удалите следующие 3 винта:

Два винта Phillips 3 мм рядом с правым динамиком.

Один винт Phillips 6 мм, вкрученный через отверстие в пластиковой перегородке над сабвуфером.

Будьте осторожны, не затягивайте слишком сильно винт над сабвуфером, иначе пластик может треснуть.

Выньте правый динамик из гнезда и отложите в сторону.

С помощью лопатки осторожно подденьте белый пластиковый паз и сдвиньте металлический С-образный канал вправо и от дисплея.

С помощью лопатки аккуратно отсоедините кабель микрофона от платы логики. Работайте из стороны в сторону и медленно покачивайте разъём, вытягивая его из гнезда.

Вертикальное вытягивание этого разъёма оторвёт гнездо от платы логики. Этот разъём следует вынимать горизонтально, аккуратно подтягивая кабель микрофона в сторону экрана, одновременно вводя лопатку между разъёмом и гнездом.

Поднимите чёрный кабель правого динамика одной рукой и отведите серебристый кабель микрофона от серебристого металлического зажима прямо над правым слотом оперативной памяти.

Отведите серебристый кабель микрофона и серый кабель передачи данных дисплея от защёлок в нижней части сабвуфера.

Удалите один винт Phillips 3,2 мм, фиксирующий петлю заземления в кабеле передачи данных дисплея, расположенный прямо над платой Bluetooth.

Отсоедините два антенных кабеля от карты Airport и чёрный кабель инвертора от платы логики. (Тянуть вертикально за все три.)

Удалите следующие 2 винта с правого крепления петли:

Один винт Phillips 6 мм с левой стороны крепления петли.

Один винт Phillips 10 мм с правой стороны крепления петли.

Выньте правое крепление петли из компьютера.

Держите дисплей одной рукой, снимая винты с левого крепления петли.

Удалите следующие 3 винта с левого крепления петли:

Один винт Phillips 6 мм меньшего диаметра с правой стороны.

Один винт Phillips 6 мм большего диаметра из середины.

Один винт Phillips 10 мм с левой стороны.

Выньте левое крепление петли из компьютера.

Схватите сборку дисплея по бокам и поднимите её вверх и наружу из компьютера.

Следующие шаги должны быть одинаковыми как для белых, так и для чёрных MacBook.

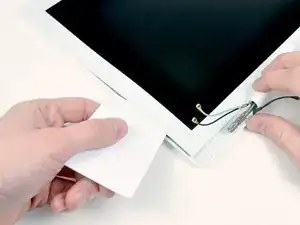

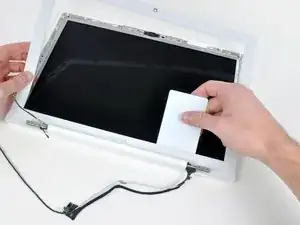

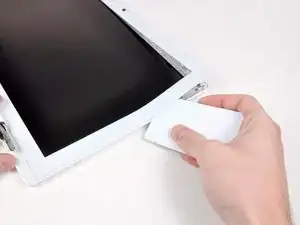

Используйте тонкую пластиковую карточку, чтобы освободить защёлки и их клипсы, удерживающие переднюю рамку дисплея на сборке дисплея. По левому краю рамки дисплея расположены пять защёлок.

Некоторые рамки дисплея легче снимать, если работать с их внутреннего края, прямо рядом с/над панелью LCD.

Не используйте карту, которую нельзя заменить в случае повреждения. Клипсы могут быть трудно снять, и карта может согнуться или сломаться, став непригодной.

Продолжайте освобождать защёлки вдоль верхнего края сборки дисплея.

Будьте осторожны при работе вблизи камеры iSight.

Далее освободите пять защёлок, фиксирующих рамку дисплея с правой стороны.

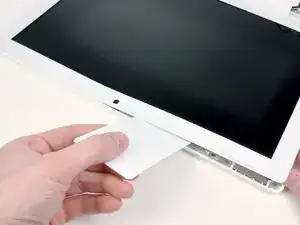

Поднимите переднюю рамку дисплея сверху и используйте пластиковую карту, чтобы освободить защёлки вдоль нижнего края рамки дисплея.

Убедитесь, что ваша карта находится между металлической рамкой вокруг панели LCD и рамкой дисплея, не касаясь самой панели LCD.

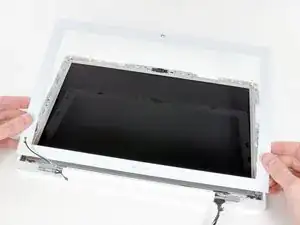

После освобождения всех удерживающих защёлок отведите переднюю рамку дисплея от сборки дисплея.

При повторной установке передней рамки дисплея на корпус дисплея вам может быть проще соединить защёлки и клипсы, если нажимать на четыре стороны рамки в следующем порядке: сверху, снизу, затем по сторонам (слева или справа). Возможно, придётся приложить дополнительное усилие вдоль нижней стороны рамки, чтобы она прочно защёлкнулась.

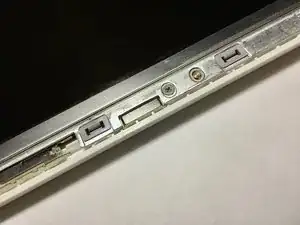

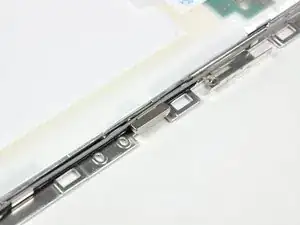

Иногда при снятии передней рамки дисплея удерживающие защёлки, которые должны оставаться захваченными в кронштейнах ЖК-экрана, вылетают вместе с передней рамкой дисплея. Выполните этот и следующий шаг, чтобы перенести защёлки обратно на кронштейны ЖК-экрана.

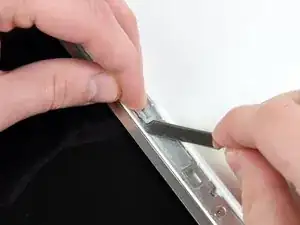

Используйте металлическую лопатку или другой тонкий инструмент, чтобы аккуратно поддеть серые пластиковые защёлки с выступов, отлитых в передней рамке дисплея. Для этого шага может пригодиться плоская отвертка 0,8 мм. Вы обнаружите, что некоторую из этих защёлок легче снять, поддев их за длинные стороны.

Будьте осторожны: защёлки выполнены из тонкого пластика и очень хрупки.

Вставьте один конец удерживающей защёлки под кромку соответствующего выреза в кронштейне ЖК-экрана.

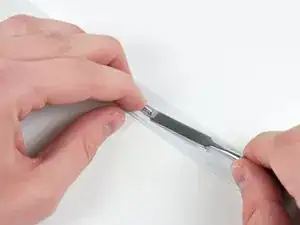

Используйте край лопатки, чтобы надавить короткую крючковую защёлку на нижней стороне другого конца удерживающей защёлки в вырез в кронштейне ЖК-экрана.

На втором изображении показана правильно установленная удерживающая защёлка.

Возможно, будет легче посадить короткие крючковые язычки на нижней стороне каждого конца защёлки в их вырезы в кронштейне ЖК-экрана, если сначала слегка согнуть вниз оба конца защёлки, но будьте осторожны, не сгибайте защёлки слишком сильно — требуется лишь небольшое сгибание, избыточная сила их сломает.

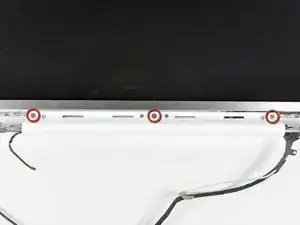

Снимите три крестовые винта 4,2 мм, удерживающие крышку сцепления.

Удерживая дисплей одной рукой, другой рукой приподнимите левый край крышки сцепления от петли сцепления и проведите через зазор в крышке инверторный кабель и кабели AirPort. Если кабели зацепятся за два крючковых выступа на внутреннем конце крышки сцепления, аккуратно их освободите.

Помогает слегка покачивать крышку сцепления при её подъёме с дисплея.

При повторной сборке следите, чтобы не защемить чёрный инверторный кабель или провода AirPort при защёлкивании левого конца крышки сцепления на место. Чтобы избежать защемления, полезно поднять и удерживать эти кабели у верхней части петли, а не оставлять их вдоль боков петли.

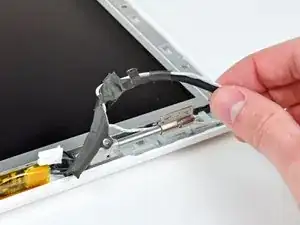

Приподнимите правый край крышки сцепления, направляя через зазор провод дисплейных данных и кабели iSight через два крючковых выступа на правом конце крышки сцепления. Если кабели зацепятся за крючковые выступы, аккуратно освободите их.

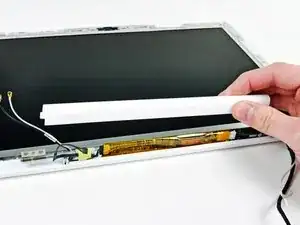

Снимите крышку сцепления с узла дисплея.

При повторной сборке избегайте защемления кабелей дисплейных данных и iSight. Направляя правый конец крышки сцепления в положение, но до её защёлкивания, проведите эти кабели между двумя крючковыми выступами внутри правого конца крышки сцепления и вверх в изогнутую часть крышки над петлёй.

Также избегайте защемления проводов подсветки (с белым разъёмом на конце, подключаемым к правому концу инвертора). Они должны проходить под верхней правой кромкой крышки сцепления. В некоторых моделях два провода — серый и чёрный, в других — белый и розовый. Они ведут в отверстие в нижней правой кромке ЖК-экрана к подсветке.

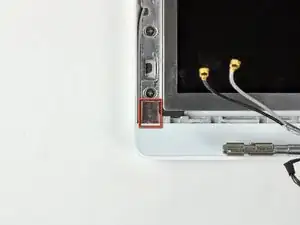

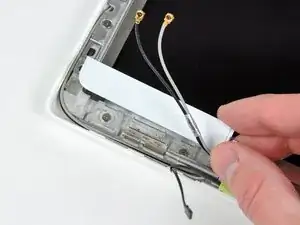

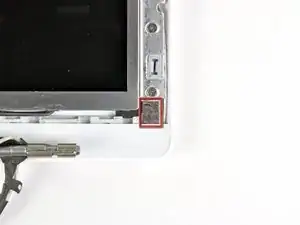

Снимите небольшой кусочек пенной ленты, приклеенный над каждой из крышек рамки, в нижних левом и правом углах.

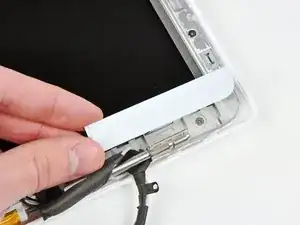

Используйте лопатку, чтобы сдвинуть левую крышку рамки в сторону, к панели ЖК.

Не поднимайте крышку вертикально! В отличие от большой рамки дисплея, у этой крышки есть горизонтальные защёлки, удерживающие её на месте. Они легко ломаются.

Снимите левую крышку рамки с узла дисплея.

Используйте лопатку, чтобы сдвинуть правую крышку рамки в сторону, к панели ЖК.

Снимите правую крышку рамки с узла дисплея.

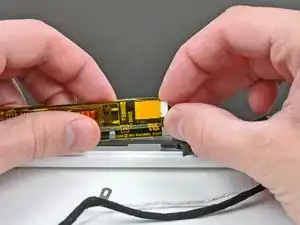

Приподнимите инвертор от дисплея слегка и отключите кабель подсветки от его правой стороны.

Установите инвертор обратно в его посадочное место.

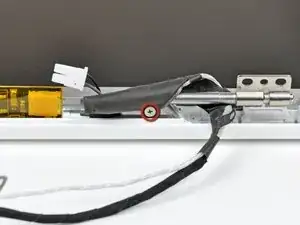

Снимите один крестовой винт 3,2 мм, удерживающий кабель данных дисплея у правой петли сцепления.

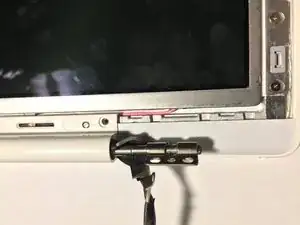

Уберите кабель данных дисплея из-под монтажного рычага правой петли сцепления.

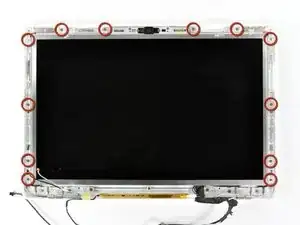

Снимите двенадцать крестовых винтов 4,2 мм, крепящих узел ЖК-экрана к задней рамке дисплея.

Обратите внимание на то, как микрофонный кабель (и антенный кабель в некоторых моделях) проложены вокруг внешней стороны двух винтов в нижних левом и правом углах экрана. При неправильной прокладке их легко повредить при повторной установке винтов. Чтобы лучше рассмотреть прокладку кабелей, кликните по фото и увеличьте его.

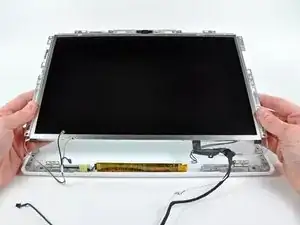

Немного приподнимите нижний край узла ЖК-экрана, затем слегка сдвиньте его вниз, чтобы освободить верхний край из небольшого выступа в задней рамке дисплея.

Выньте его из задней рамки дисплея, следя за тем, чтобы кабели не зацепились.

При установке узла ЖК-экрана обратно в заднюю рамку дисплея, прежде чем затягивать какие-либо рамные крепёжные винты, убедитесь, что короткие латунные стойки, по одной с левой и правой сторон рамки, вошли в соответствующие отверстия в рамке узла ЖК-экрана.

Обязательно проследите за маленьким магнитом вдоль левой стороны дисплея. Он может прилипнуть к рамкам ЖК-экрана или к задней окантовке дисплея.

Когда крышка дисплея закрыта, этот магнит приближается к датчику на небольшой плате в нижней части платы ввода-вывода, чтобы сообщить MacBook, что дисплей закрыт, и позволить устройству перейти в режим сна с закрытой крышкой.

Чтобы установить этот магнит обратно, вставьте его в гнездо на задней окантовке дисплея короткой стороной вверх (см. фото 2), затем поместите ЖК-панель обратно в заднюю окантовку дисплея и закрепите винтами, чтобы магнит не вывалился и не потерялся.

Переверните сборку ЖК-панели так, чтобы экран был обращён вниз. Рекомендуется использовать ткань на рабочей поверхности, чтобы не поцарапать экран.

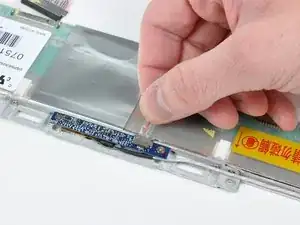

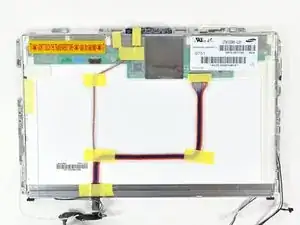

Оторвите всю жёлтую ленту, закрепляющую кабели данных дисплея и iSight на задней стороне ЖК-панели.

При повторной сборке компьютера вам потребуется перенести эту ленту на новый дисплей.

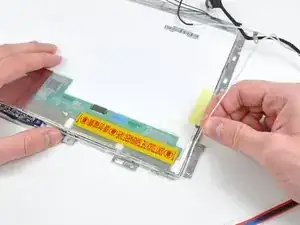

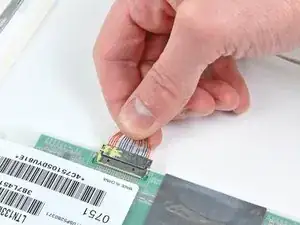

Отключите кабель данных дисплея от задней стороны дисплея.

Отключите кабель iSight от верхней части дисплея.

Поднимите кабели данных дисплея и iSight и отведите их в сторону. Полностью снимать эти кабели с корпуса дисплея не обязательно.

Отведите микрофонный кабель с правой стороны сборки ЖК-панели.

На моделях с Core 2 Duo также отведите антеннный кабель с левой стороны сборки ЖК-панели.

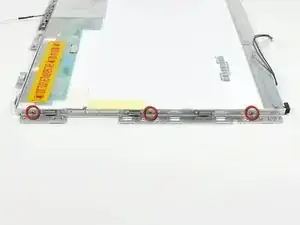

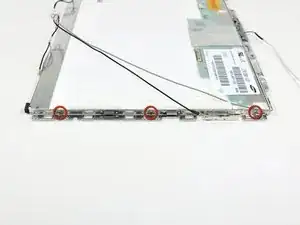

Снимите три винта Phillips длиной 3,1 мм вдоль левого края дисплея.

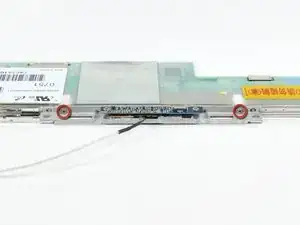

Снимите два винта Phillips длиной 3,1 мм, крепящие держатель iSight к верхней части дисплея.

Убедитесь, что вы снимаете винты, фиксирующие металлический кронштейн к краю дисплея, а не винты на самой плате iSight.

Если вы заменяете экран на новый, в вашей детали может не быть этих двух отверстий под винты. Это нормально. Вы всё равно сможете собрать компьютер без этих винтов.

Снимите три винта Phillips длиной 3,1 мм вдоль правого края дисплея.

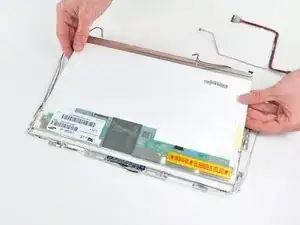

Поднимите ЖК-панель за её нижний край и выдвиньте её из металлических крепёжных скоб.
