Замена левого шарнира крышки MacBook Core Duo

Используйте монету или лопатку, чтобы повернуть фиксирующий винт батареи на 90 градусов по часовой стрелке.

Поднимите батарею и выньте её из компьютера.

Снимите три равномерно расположенных винта Phillips вдоль задней стенки отсека для батареи.

Винты удерживаются в металлической крышке оперативной памяти.

При установке крышки оперативной памяти обратно используйте лопатку, чтобы вернуть поролоновую прокладку за задней стенкой на место для правильного зазора под батарею.

Поднимите L-образную крышку оперативной памяти, сдвиньте её вправо и выньте из компьютера.

Снимите следующие 3 винта:

Один винт Phillips #00 длиной 11 мм по центру корпуса.

Два винта Phillips #00 длиной 14,5 мм.

Если винты застряли в корпусе, можно использовать намагниченную отвёртку, чтобы вытащить их.

Короткий из трёх винтов устанавливается в середину.

Снимите следующие 3 винта с задней стенки отсека для батареи:

Два винта Phillips #00 длиной 3 мм. (Модель A1181 имеет три винта 3 мм и один 4 мм.)

Один винт Phillips #00 длиной 4 мм с правой стороны.

При установке этих винтов снова — слегка нажимайте на нижнюю панель, чтобы совместить отверстия под винты.

Эти винты легко срезать, поэтому при их снятии будьте осторожны.

Снимите два винта Phillips #00 длиной 6 мм с каждой стороны правой стенки отсека для батареи (не те, что ближе всего к разъёму батареи).

Снимите четыре указанных винта Phillips #00 длиной 3 мм с передней стенки отсека для батареи. При работе слева снимите 2-й, 4-й, 7-й и 9-й винт.

Снимите следующие 4 винта с задней части компьютера:

Два плечевых винта Phillips длиной 7 мм по краям.

Два винта Phillips длиной 10,5 мм ближе к центру.

Не затягивайте эти винты слишком сильно — это может деформировать корпус.

Снимите два плечевых винта Phillips #00 длиной 5,2 мм на стороне с оптическим приводом.

Снимать аналогичные винты на другой стороне компьютера не обязательно.

Начиная от дисплея и двигаясь к передней части компьютера, подденьте верхнюю панель. Она удерживается защёлками справа над оптическим приводом. Они освободятся при достаточно сильном подъёме.

Будьте осторожны при поддевании верхней панели. Очень легко порезать кончик пальца, и иногда ремонт требует такой жертвы.

К верхней панели подключены ленточные кабели трекпада и клавиатуры, поэтому пока не тяните панель полностью.

Если защёлки не хотят отпускать, убедитесь, что вы не поддеваете пластиковую верхнюю поверхность от её металлической рамки.

Удерживая верхнюю панель (снизу или сверху), используйте лопатку, чтобы поддеть оранжевый кабель трекпада и клавиатуры в месте его подключения и отсоединить его.

Старайтесь поддевать между чёрной гнездовой частью и белым разъёмом. Возможно, придётся поддевать по обеим сторонам, чтобы он отпустил.

Не поддевать снизу или сверху, а с боков.

Если при снятии верхней панели вы повредили кабель, мы продаём его отдельно и у нас есть руководство по его замене.

Возьмитесь за белую пластиковую петлю, прикреплённую к жёсткому диску, и потяните влево — извлеките жёсткий диск из компьютера.

Снимите два винта Phillips с переднего края оптического привода.

Короткий винт (3 мм) утоплен ближе к модулям памяти. Второй — 3,5 мм.

Отсоедините оранжевый ленточный кабель оптического привода от логической платы.

Отсоедините только что обнажённый кабель данных дисплея. Если на верхней части разъёма нет вкладной петли, может помочь лопатка для отсоединения этого разъёма.

Отсоедините вновь обнажённый кабель жёсткого диска.

Отклейте фольгированную ленту между вентилятором и оптическим приводом.

Снимите винт Phillips длиной 8,5 мм, фиксирующий кабель данных дисплея к металлической раме.

Поднимите кабель данных дисплея вдоль кромки оптического привода, чтобы обнажить серебристый винт Phillips.

Удалите винт Phillips 2,8 мм, фиксирующий оптический привод.

Кабель Bluetooth может закрывать винт; аккуратно отодвиньте его в сторону перед выкручиванием винта.

Не затягивайте этот винт слишком сильно при повторной установке. Вы можете повредить пластиковый корпус.

После удаления винта оттолкните металлическую защелку назад, в сторону вентилятора, чтобы освободить переднюю часть оптического привода.

Поднимите плату антенны Bluetooth с правой стороны оптического привода.

Отведите кабель жесткого диска от передней части оптического привода.

Поднимите передний край оптического привода и сдвиньте его вверх и наружу из компьютера.

Удалите следующие 3 винта:

Два Phillips 3 мм рядом с правым динамиком.

Один Phillips 6 мм, вкрученный через отверстие в пластиковом выступе над сабвуфером.

Будьте осторожны, чтобы не перетянуть винт над сабвуфером — пластик может треснуть.

Выньте правый динамик из посадочного места и отложите в сторону.

Используя лопатку, аккуратно приподнимите белый пластиковый паз и сдвиньте металлический C-образный профиль вправо и от дисплея.

Используйте лопатку, чтобы аккуратно отсоединить кабель микрофона от платы логики. Работайте из стороны в сторону и медленно вытягивайте разъем из гнезда.

Тяга за этот разъем вертикально оторвет разъем от платы логики. Этот разъем следует снимать горизонтально, осторожно потянув кабель микрофона в сторону экрана, одновременно поддевая лопаткой между разъемом и гнездом.

Поднимите черный кабель правого динамика одной рукой и отведите серебристый кабель микрофона от серебряного металлического зажима прямо над правым слотом оперативной памяти.

Отведите серебристый кабель микрофона и серый кабель передачи данных дисплея от защелок внизу сабвуфера.

Удалите один винт Phillips 3,2 мм, фиксирующий виток заземления в кабеле передачи данных дисплея, расположенный прямо над платой Bluetooth.

Отсоедините два антенных кабеля от карты Airport и черный кабель инвертора от платы логики. (Тяните вертикально все три.)

Удалите следующие 2 винта с правого крепления петли:

Один Phillips 6 мм с левой стороны крепления петли.

Один Phillips 10 мм с правой стороны крепления петли.

Выньте правое крепление петли из компьютера.

Держите дисплей одной рукой при удалении винтов с левого крепления петли.

Удалите следующие 3 винта с левого крепления петли:

Один Phillips 6 мм меньшего диаметра с правой стороны.

Один Phillips 6 мм большего диаметра из середины.

Один Phillips 10 мм с левой стороны.

Выньте левое крепление петли из компьютера.

Схватите сборку дисплея по бокам и поднимите ее вверх и наружу из компьютера.

Следующие шаги одинаковы как для белых, так и для черных MacBook.

Используйте тонкую пластиковую карту, чтобы освободить защелки и их клипсы, удерживающие переднюю рамку дисплея на сборке дисплея. По левой стороне рамки дисплея расположены пять защелок.

Иногда передние рамки дисплея легче снимать, если работать от их внутренних краев, непосредственно рядом с/над ЖК-панелью.

Не используйте карту, которую нельзя заменить в случае повреждения. Клипсы трудно снять, и карта может согнуться или сломаться, став непригодной.

Продолжайте освобождать защелки вдоль верхнего края сборки дисплея.

Будьте осторожны при работе рядом с камерой iSight.

Далее освободите пять защелок, закрепляющих рамку дисплея с правой стороны.

Поднимите переднюю рамку дисплея сверху и используйте пластиковую карту, чтобы освободить защелки вдоль нижнего края рамки дисплея.

Убедитесь, что карта находится между металлической рамкой вокруг ЖК-панели и рамкой дисплея и не касается самой ЖК-панели.

После освобождения всех удерживающих защелок снимите переднюю рамку дисплея с сборки дисплея.

При повторной установке передней рамки дисплея на корпус экрана вам может быть проще зафиксировать защелки, если вы нажимаете на четыре стороны рамки в следующем порядке: сверху, снизу, затем по сторонам (слева или справа). Возможно, потребуется приложить дополнительное усилие вдоль нижней стороны рамки, чтобы она надежно защелкнулась.

Иногда при снятии передней рамки дисплея удерживающие защёлки, которые должны оставаться захваченными в кронштейнах ЖК-экрана, отходят вместе с рамкой. Выполните этот и следующий шаг, чтобы перенести защёлки обратно на кронштейны ЖК-экрана.

Используйте металлическую лопатку или другой тонкий инструмент, чтобы осторожно поддеть серые пластиковые защёлки с выступов, отлитых на передней рамке дисплея. Для этого шага может пригодиться плоская отвертка 0,8 мм. Иногда легче снять некоторые из этих защёлок, поддевая по длинным сторонам.

Будьте осторожны — защёлки изготовлены из тонкого пластика и по своей природе хрупки.

Вставьте один конец удерживающей защёлки под край её посадочного углубления, выполненного в кронштейне ЖК-экрана.

Используйте край лопатки, чтобы вдавить короткий крючковый язычок на нижней стороне другого конца защёлки в вырезанное углубление кронштейна ЖК-экрана.

На второй фотографии показана правильно установленная удерживающая защёлка.

Возможно, будет проще посадить короткие крючковые язычки на нижней стороне каждого конца защёлки в их вырезы в кронштейне, если сначала слегка согнуть вниз оба конца защёлки, но будьте осторожны, чтобы не перегнуть — нужна лишь небольшая деформация, чрезмерная сила разобьёт их.

Удалите три винта с крестообразным шлицем (4,2 мм), удерживающие крышку сцепления.

Держа дисплей прижатым одной рукой, другой рукой поднимите левый конец крышки сцепления с петли сцепления и проведите кабель инвертера и кабели AirPort через зазор в крышке сцепления. Если кабели зацепятся за два крючковатых язычка на внутреннем конце крышки сцепления, аккуратно освободите их.

При подъёме крышки сцепления полезно слегка покачивать её.

При сборке убедитесь, что вы не прищемили чёрный кабель инвертера или провода AirPort при защёлкивании левого конца крышки сцепления на место. Чтобы избежать защемления, полезно поднять и зажать эти кабели и провода у верхней части петли, вместо того чтобы оставлять их вдоль боков петли.

Поднимите правый конец крышки сцепления, направляя через зазор и два крючковатых язычка правого конца крышки кабели данных дисплея и iSight. Если кабели зацепятся за два крючковатых язычка, аккуратно освободите их.

Снимите крышку сцепления с узла дисплея.

При сборке избегайте прищемления кабелей данных дисплея и iSight. Направляя правый конец крышки сцепления на место, но перед тем как защёлкнуть его, проведите эти кабели между двумя крючковатыми язычками внутри правого конца крышки сцепления и подведите их в изогнутую часть крышки над петлёй.

Также избегайте прищемления проводов подсветки (с белым разъёмом на конце, подключённым к правому концу инвертера). Они должны проходить под верхним правым краем крышки сцепления. В некоторых моделях два провода имеют серый и чёрный цвет, в других — белый и розовый. Они ведут в отверстие в нижнем правом крае ЖК-экрана к подсветке.

Снимите маленький кусочек поролоновой ленты, приклеенный над каждой из крышек рамки, в нижних левом и правом углах.

С помощью лопатки сдвиньте левую крышку рамки в сторону панели ЖК-экрана.

Не поднимайте крышку вертикально! В отличие от большой рамки дисплея, эта крышка удерживается горизонтальными защёлками. Они легко ломаются.

Снимите левую крышку рамки с узла дисплея.

С помощью лопатки сдвиньте правую крышку рамки в сторону панели ЖК-экрана.

Снимите правую крышку рамки с узла дисплея.

Слегка поднимите инвертер от дисплея и отсоедините кабель подсветки от его правой стороны.

Установите инвертер обратно в своё посадочное углубление.

Удалите один винт с крестообразным шлицем (3,2 мм), крепящий кабель данных дисплея к правой петле сцепления.

Уберите кабель данных дисплея из-под монтажного рычага правой петли сцепления.

Удалите двенадцать винтов с крестообразным шлицем (4,2 мм), крепящих узел ЖК-экрана к задней рамке дисплея.

Убедитесь, что вы обращаете внимание на то, как кабель микрофона (и антенный кабель в некоторых моделях) проходит вокруг внешней стороны двух винтов в нижних левом и правом углах экрана. При неправильной укладке кабели легко повредить при установке винтов. Чтобы лучше видеть прокладку кабелей, кликните по фото и увеличьте изображение.

Приподнимите нижний край узла ЖК-экрана слегка, затем сдвиньте его вниз, чтобы освободить верхний край от небольшого выступа в задней рамке дисплея.

Выньте его из задней рамки дисплея, следя за проходящими кабелями, чтобы они не застряли.

При установке узла ЖК-экрана обратно в заднюю рамку дисплея перед затягиванием каких-либо винтов крепления рамы убедитесь, что короткие латунные стойки, по одной с левой и правой стороны рамки, вошли в соответствующие отверстия в раме узла ЖК-экрана.

Обязательно следите за маленьким магнитом вдоль левой стороны дисплея. Он может приклеиться к рамкам ЖК-экрана или к задней окантовке дисплея.

Когда крышка дисплея закрыта, этот магнит приближается к датчику на небольшой плате в нижней части платы ввода/вывода, сигнализируя MacBook о закрытии дисплея, чтобы устройство могло перейти в режим сна (clamshell).

Чтобы установить магнит обратно, вставьте его в гнездо в задней окантовке дисплея короткой стороной вверх (см. фото 2), затем установите ЖК-панель обратно в заднюю окантовку дисплея и закрепите винтами, чтобы магнит не выпал и не потерялся.

Удалите кусочек ленты, приклеенной к левому шарниру хлястика.

Удалите один винт Phillips 3,2 мм, фиксирующий кабель инвертора к левому шарниру хлястика.

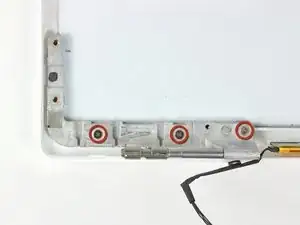

Удалите три винта Phillips 3,2 мм, фиксирующие левый шарнир хлястика к задней окантовке дисплея.

Снимите левый шарнир хлястика с задней окантовки дисплея.
