Замена инвертора MacBook Core Duo

Используйте монету или лопатку, чтобы повернуть фиксирующий винт аккумулятора на 90 градусов по часовой стрелке.

Поднимите аккумулятор и извлеките его из компьютера.

Удалите три расположенных равномерно крестообразных винта из задней стенки отсека для аккумулятора.

Винты закреплены в металлической крышке памяти.

При установке крышки памяти обратно используйте лопатку, чтобы вернуть пенопластовую прокладку за задней стенкой для правильного размещения аккумулятора.

Поднимите L-образную крышку памяти, сдвиньте её вправо и извлеките из компьютера.

Удалите следующие 3 винта:

Один крестообразный винт 11 мм, шлиц #00, в середине корпуса.

Два крестообразных винта 14,5 мм, шлиц #00.

Если винты застряли в корпусе, можно использовать намагниченную отвёртку, чтобы вытащить их.

Короткий из трёх винтов устанавливается в середину.

Удалите следующие 3 винта с задней стенки отсека для аккумулятора:

Два крестообразных винта 3 мм, шлиц #00. (Модель A1181 имеет три винта 3 мм и один 4 мм.)

Один крестообразный винт 4 мм, шлиц #00, с правой стороны.

При повторной установке этих винтов слегка прижимайте нижнюю крышку, чтобы совместить отверстия под винты.

Эти винты легко срезаются, поэтому будьте осторожны при их выкручивании.

Удалите два крестообразных винта 6 мм, шлиц #00, по обеим сторонам правой стенки отсека для аккумулятора (не те, что ближе всего к разъёму аккумулятора).

Удалите четыре показанных крестообразных винта 3 мм, шлиц #00, из передней стенки отсека для аккумулятора. Работая слева, снимите 2-й, 4-й, 7-й и 9-й винты.

Удалите следующие 4 винта с задней части компьютера:

Два плечевых крестообразных винта 7 мм по внешним сторонам.

Два крестообразных винта 10,5 мм ближе к центру.

Не затягивайте их слишком сильно; это может деформировать корпус.

Удалите два плечевых крестообразных винта 5,2 мм, шлиц #00, со стороны оптического привода.

Нет необходимости снимать аналогичные винты с другой стороны компьютера.

Начиная у дисплея и продвигаясь по дуге к передней части компьютера, подденьте верхнюю крышку. Она зафиксирована защёлками справа над оптическим приводом. Они освободятся при достаточно сильном подъёме.

Будьте осторожны при поддевании верхней крышки. Очень легко порезать кончик пальца.

К верхней крышке подключены ленточные кабели трекпада и клавиатуры, поэтому не снимайте крышку полностью пока.

Если защёлки не хотят отпускать, убедитесь, что вы не отдираете пластиковую верхнюю часть крышки от её металлического каркаса.

Держась за верхнюю крышку (снизу или сверху), используйте лопатку, чтобы отжать оранжевый ленточный кабель трекпада и клавиатуры из разъёма.

Старайтесь поддевать между чёрной гнездовой частью и белым коннектором. Возможно, придётся поддеть с обеих сторон, чтобы он полностью вышел.

Не поддёргивайте снизу или сверху, поддёргивайте с боков.

Если вы случайно повредили ленточный кабель верхней крышки при снятии, мы продаём кабель отдельно, и у нас есть руководство по его замене.

Возьмитесь за белую пластиковую ленту, прикреплённую к жёсткому диску, и потяните влево, извлекая жёсткий диск из компьютера.

Удалите два крестообразных винта с переднего края оптического привода.

Короткий винт (3 мм) утоплен ближе всего к слотам оперативной памяти. Другой — 3,5 мм.

Отключите оранжевый ленточный кабель оптического привода от платы логики.

Отключите только что обнажившийся кабель передачи данных дисплея. Если на верхней части разъёма нет язычка, может понадобиться лопатка, чтобы отсоединить разъём.

Отключите вновь обнажившийся кабель жёсткого диска.

Отклейте фольгированную ленту между вентилятором и оптическим приводом.

Удалите крестообразный винт 8,5 мм, который крепит кабель передачи данных дисплея к металлическому каркасу.

Поднимите кабель передачи данных дисплея вдоль кромки оптического привода, чтобы обнажить серебристый крестообразный винт.

Удалите винт с крестообразным шлицем Phillips 2.8 мм, закрепляющий оптический привод.

Кабель Bluetooth может закрывать винт; аккуратно отодвиньте его в сторону перед снятием винта.

Не затягивайте этот винт слишком сильно при обратной установке. Вы можете повредить пластиковый корпус.

После удаления винта отодвиньте металлическую защёлку назад, в сторону вентилятора, чтобы освободить переднюю часть оптического привода.

Поднимите антенную плату Bluetooth с правой стороны оптического привода.

Отведите кабель жёсткого диска от передней части оптического привода.

Поднимите передний край оптического привода и сдвиньте его вверх и наружу из компьютера.

Удалите следующие 3 винта:

Два винта Phillips 3 мм рядом с правым динамиком.

Один винт Phillips 6 мм, проходящий через отверстие в пластиковой защёлке над сабвуфером.

Будьте осторожны и не затягивайте винт над сабвуфером слишком сильно, иначе пластик может треснуть.

Выньте правый динамик из посадочного места и отложите его в сторону.

С помощью лопатки аккуратно подденьте белый пластиковый паз и сдвиньте металлический C-образный канал вправо и в сторону от дисплея.

Используйте лопатку, чтобы осторожно отключить кабель микрофона от платы логики. Работайте из стороны в сторону и медленно покачивайте разъём, чтобы извлечь его из гнезда.

Тянуть за этот разъём вертикально — значит сломать гнездо на плате логики. Этот разъём следует извлекать горизонтально, аккуратно подтягивая кабель микрофона в направлении экрана и в то же время поддевая лопаткой между разъёмом и гнездом.

Поднимите чёрный кабель правого динамика одной рукой и отведите серебристый кабель микрофона от серебристого металлического зажима прямо над правым слотом оперативной памяти.

Отведите серебристый кабель микрофона и серый кабель данных дисплея от защёлок в нижней части сабвуфера.

Удалите одиночный винт Phillips 3.2 мм, закрепляющий петлю заземления в кабеле данных дисплея, расположенный прямо над платой Bluetooth.

Отключите два антенных кабеля от карты Airport и чёрный кабель инвертора от платы логики. (Тяните вертикально за все три.)

Удалите следующие 2 винта с крепления правого шарнира:

Один винт Phillips 6 мм с левой стороны крепления шарнира.

Один винт Phillips 10 мм с правой стороны крепления шарнира.

Выньте крепление правого шарнира из компьютера.

Удерживайте дисплей одной рукой при снятии винтов с крепления левого шарнира.

Удалите следующие 3 винта с крепления левого шарнира:

Один винт Phillips 6 мм меньшего диаметра с правой стороны.

Один винт Phillips 6 мм большего диаметра из середины.

Один винт Phillips 10 мм с левой стороны.

Выньте крепление левого шарнира из компьютера.

Возьмитесь за сборку дисплея по обеим сторонам и поднимите её вверх и выньте из компьютера.

Следующие шаги должны быть одинаковыми как для белых, так и для чёрных MacBook.

Используйте тонкую пластиковую карту, чтобы освободить защёлки и их крепления, удерживающие переднюю рамку дисплея на сборке дисплея. По левой стороне рамки дисплея расположено пять защёлок.

Иногда проще снимать рамку дисплея, работая от её внутренних краёв, непосредственно рядом с/над ЖК-панелью.

Не используйте карту, которую нельзя заменить в случае повреждения. Клипсы могут быть сложно снять, и карта может погнуться или сломаться, став непригодной.

Продолжайте освобождать защёлки вдоль верхнего края сборки дисплея.

Будьте осторожны при работе рядом с камерой iSight.

Далее освободите пять защёлок, закрепляющих рамку дисплея с правой стороны.

Поднимите переднюю рамку дисплея сверху и используйте пластиковую карту, чтобы освободить защёлки вдоль нижнего края рамки дисплея.

Убедитесь, что карта находится между металлической рамкой вокруг ЖК-панели и рамкой дисплея, и не касается самой ЖК-панели.

После освобождения всех удерживающих защёлок отведите переднюю рамку дисплея от сборки дисплея.

При повторной установке передней рамки на корпус дисплея вам может быть проще соединить защёлки и клипсы, если вы нажимаете на четыре стороны рамки в следующем порядке: сверху, снизу, затем по сторонам (слева или справа). Возможно, потребуется приложить дополнительное давление вдоль нижнего края рамки, чтобы она прочно защёлкнулась на месте.

Иногда при снятии передней рамки дисплея удерживающие зажимы, которые должны оставаться на скобах ЖК-экрана, выходят вместе с передней рамкой. Выполните этот и следующий шаги, чтобы перенести зажимы обратно на скобу ЖК-экрана.

Используйте металлическую лопатку или другой тонкий инструмент, чтобы аккуратно поддеть серые пластиковые зажимы с выступов, сформованных в передней рамке дисплея. Для этого шага может пригодиться плоская отвертка 0,8 мм. Может оказаться удобнее снимать некоторые из этих зажимов, поддев их по длинной стороне.

Будьте осторожны, поскольку зажимы изготовлены из тонкого пластика и по природе своей хрупки.

Вставьте один конец удерживающего зажима под край его выемки, вырезанной в скобе ЖК-экрана.

Используйте кромку лопатки, чтобы подтолкнуть короткий крючковый язычок с нижней стороны другого конца зажима в выемку, вырезанную в скобе ЖК-экрана.

На втором изображении показан правильно установленный удерживающий зажим.

Вам может быть легче вставить короткие крючковые язычки с нижней стороны каждого конца зажима в их вырезы в скобе ЖК-экрана, если предварительно слегка согнуть вниз оба конца зажима, но будьте осторожны, чтобы не перегнуть зажимы — требуется только небольшое изгибание, чрезмерная сила их сломает.

Снимите три филипс-винта длиной 4,2 мм, крепящие крышку сцепления.

Держа дисплей одной рукой, другой рукой поднимите левый конец крышки сцепления со шарнира и проведите кабель инвертора и кабели AirPort через зазор в крышке сцепления. Если кабели застрянут на двух крючковатых выступах на внутреннем конце крышки сцепления, аккуратно их освободите.

При подъёме крышки сцепления полезно слегка покачивать её.

При сборке убедитесь, что вы не защемите черный кабель инвертора или провода AirPort при защёлкивании левого конца крышки сцепления обратно на место. Чтобы избежать защемления, может помочь приподнять и удерживать эти кабели в верхней части шарнира, вместо того чтобы оставлять их вдоль сторон шарнира.

Поднимите правый конец крышки сцепления, направляя кабели данных дисплея и iSight через зазор и два крючковатых выступа на правом конце крышки сцепления. Если кабели застрянут на этих выступах, аккуратно освободите их.

Снимите крышку сцепления с узла дисплея.

При сборке избегайте защемления кабелей данных дисплея и iSight. Направляя правый конец крышки сцепления на место, но перед защёлкиванием, проведите эти кабели между двумя крючковатыми выступами внутри правого конца крышки сцепления и вверх в изогнутую часть крышки, над шарниром.

Также избегайте защемления проводов подсветки (с белым разъемом на конце, подключённым к правому концу инвертора). Они должны проходить под верхним правым краем крышки сцепления. В некоторых моделях два провода серый и черный, в других — белый и розовый. Они ведут в отверстие в нижнем правом крае ЖК для подсветки.

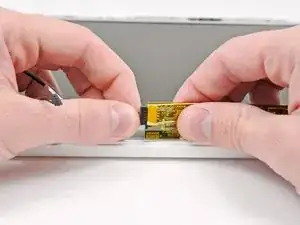

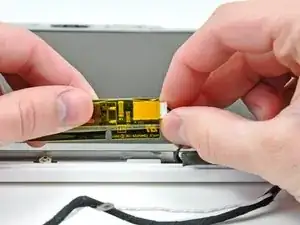

Слегка приподнимите только что обнажённую плату инвертора из её корпуса и отсоедините черный кабель инвертора от левого конца платы.

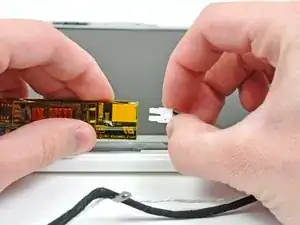

Отключите белый кабель инвертора от правого конца платы инвертора.

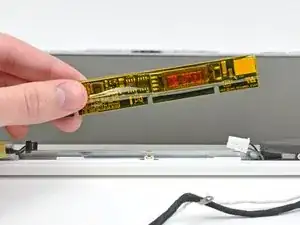

Снимите плату инвертора с дисплея.
