Замена антенны Bluetooth в MacBook Core Duo

Используйте монету или лопатку, чтобы повернуть фиксирующий винт батареи на 90 градусов по часовой стрелке.

Поднимите аккумулятор и выньте его из компьютера.

Удалите три расположенных на равном расстоянии крестовых винта с задней стенки отсека для батареи.

Винты закреплены в металлической крышке модулей памяти.

При установке крышки модулей памяти используйте лопатку, чтобы вставить вспененный уплотнитель за задней стенкой для правильного расположения аккумулятора.

Поднимите L-образную крышку модулей памяти, сдвиньте её вправо и выньте из компьютера.

Удалите следующие 3 винта:

Один крестовый 11 мм Phillips #00 посередине корпуса.

Два крестовых 14.5 мм Phillips #00.

Если винты застряли в корпусе, можно использовать намагниченную отвертку, чтобы вытащить их.

Самый короткий из трёх винтов идет посередине.

Удалите следующие 3 винта с задней стенки отсека для батареи:

Два крестовых 3 мм Phillips #00. (A1181 имеет три винта 3 мм и один 4 мм.)

Один крестовый 4 мм Phillips #00 с правой стороны.

При повторной установке этих винтов слегка нажмите на нижнюю крышку, чтобы совместить отверстия под винты.

Эти винты легко срезаются, поэтому будьте осторожны при их выкручивании.

Удалите два крестовых винта Phillips #00 длиной 6 мм с обеих сторон правой стенки отсека для батареи (не те, что ближе всего к разъёму батареи).

Удалите четыре указанных крестовых винта Phillips #00 длиной 3 мм со передней стенки отсека для батареи. Работая слева, удалите 2-й, 4-й, 7-й и 9-й винт.

Удалите следующие 4 винта с задней части компьютера:

Два на концах — плечевые крестовые винты 7 мм.

Два по центру — крестовые винты 10.5 мм.

Не затягивайте их слишком сильно; это может деформировать корпус.

Удалите два плечевых крестовых винта Phillips #00 длиной 5.2 мм со стороны оптического привода.

Снимать аналогичные винты с другой стороны компьютера не обязательно.

Начиная от дисплея и продвигаясь к передней части корпуса, подденьте верхнюю часть корпуса. Она удерживается защёлками справа над оптическим приводом. Они освободятся при достаточно сильном подъёме.

Будьте осторожны при поддевании верхней части корпуса. Очень легко порезать кончик пальца.

К верхней части корпуса подсоединены ленты трекпада и клавиатуры к логической плате, поэтому пока полностью не тяните верхнюю часть корпуса.

Если защёлки не освобождаются, убедитесь, что вы не поддеваете пластиковую верхнюю часть корпуса от её металлической рамы.

Держа верхнюю часть корпуса (снизу или сверху), используйте лопатку, чтобы поддеть оранжевую ленту трекпада и клавиатуры в её разъёме и отсоединить её.

Старайтесь поддевать между чёрным гнездом и белым разъёмом. Возможно, придётся поддеть с обеих сторон, чтобы он освободился.

Не поддёргивайте снизу или сверху, а с боков.

Если вы повредили кабель верхней части корпуса при снятии, мы продаём кабель отдельно и у нас есть руководство по его замене.

Возьмите за белую пластиковую бирку, прикреплённую к жёсткому диску, и потяните её влево, выньте жёсткий диск из компьютера.

Удалите два крестовых винта с переднего края оптического привода.

Короткий винт (3 мм) утоплен ближе всего к модулям оперативной памяти. Другой — 3.5 мм.

Отсоедините оранжевую ленту оптического привода от логической платы.

Отсоедините недавно обнажившийся кабель данных дисплея. Если на верхней части разъёма нет язычка, может помочь лопатка для отсоединения этого разъёма.

Отсоедините вновь обнажившийся кабель жёсткого диска.

Отклейте фольгированную ленту между вентилятором и оптическим приводом.

Удалите крестовый винт 8.5 мм, крепящий кабель данных дисплея к металлическому каркасу.

Поднимите кабель данных дисплея вдоль края оптического привода, чтобы открыть серебристый крестовый винт.

Удалите винт Phillips 2,8 мм, закрепляющий оптический привод.

Кабель Bluetooth может перекрывать винт; аккуратно отодвиньте его в сторону перед удалением винта.

Не затягивайте этот винт чрезмерно при повторной установке. Вы можете повредить пластиковый корпус.

После удаления винта отодвиньте металлическую защёлку назад, в сторону вентилятора, чтобы освободить переднюю часть оптического привода.

Поднимите плату антенны Bluetooth с правой стороны оптического привода.

Отведите кабель жёсткого диска от передней части оптического привода.

Поднимите передний край оптического привода и сдвиньте его вверх и наружу из корпуса компьютера.

Удалите единственный винт Phillips, крепящий правый динамик к нижней части корпуса.

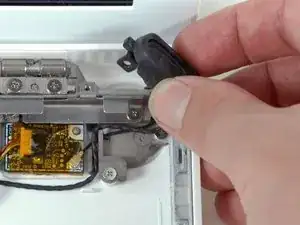

Поднимите правый динамик из его посадочного места и отложите в сторону.

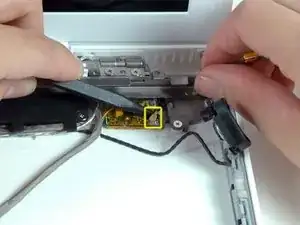

С помощью лопатки отсоедините золотой разъём антенны Bluetooth от платы Bluetooth.

Извлеките антенну Bluetooth из корпуса компьютера.
