Замена экрана MacBook Pro 13" с четырьмя портами Thunderbolt 2020

Перед началом этой процедуры следует отключить функцию Автовключение на вашем Mac. Автовключение включает Mac при открытии крышки и может сработать случайно во время разборки. Используйте это руководство, чтобы отключить Автовключение.

Если на вашем MacBook установлена версия Big Sur v11.1 или новее, отключение Автовключения может не сработать. Вы можете продолжить обычным образом, но обязательно отключите батарею, как только окажетесь внутри корпуса.

Полностью выключите и отключите MacBook от сети перед началом. Закройте дисплей и переверните весь ноутбук вверх дном.

Используйте отвёртку P5 Pentalobe, чтобы снять шесть винтов, фиксирующих нижнюю крышку:

Два винта 6,7 мм

Четыре винта 3,4 мм

В ходе этого ремонта отслеживайте каждый винт и убедитесь, что он возвращается именно на своё место, чтобы избежать повреждения устройства.

Прикрепите присоску к нижней крышке в передней центральной части MacBook Pro.

Поднимите присоску, чтобы создать небольшой зазор между нижней крышкой и шасси.

Вставьте угол пластикового медиатора в зазор между нижней крышкой и шасси.

Проведите медиатором вокруг ближайшего угла и до половины высоты боковой стороны корпуса.

Это отпустит первую из скрытых защёлок, фиксирующих нижнюю крышку к шасси. Вы должны почувствовать и услышать щелчок защёлки.

Повторите предыдущий шаг с противоположной стороны, проведя медиатор под нижней крышкой и вверх по боковой стороне, чтобы освободить вторую защёлку.

Вставьте медиатор снова под передний край нижней крышки, рядом с одним из двух центральных отверстий под винт.

Резко проверните медиатор, чтобы освободить третью защёлку, фиксирующую нижнюю крышку к шасси.

Повторите эту операцию рядом с другим центральным отверстием, чтобы освободить четвёртую защёлку.

Потяните нижнюю крышку к передней части MacBook (в сторону от шарнира), чтобы отделить последние защёлки, фиксирующие крышку.

Сначала потяните за один угол, затем за другой.

Тяните в сторону — не вверх.

На это может потребоваться значительное усилие.

Снимите нижнюю крышку.

Для повторной установки нижней крышки:

Установите её на место и совместите направляющие защёлки возле шарнира дисплея. Нажмите вниз и сдвиньте крышку в сторону шарнира. Она должна перестать сдвигаться, когда защёлки займут своё положение.

Когда направляющие защёлки полностью заняты и нижняя крышка выглядит правильно выровненной, сильно нажмите на нижнюю крышку, чтобы зафиксировать четыре скрытые защёлки снизу. Вы должны почувствовать и услышать, как они защёлкиваются.

Осторожно отслоите большой кусок ленты, закрывающей разъём аккумулятора на кромке логической платы, ближайшей к батарее.

Снимите ленту.

Осторожно отогните небольшой кусок ленты, закрывающей разъём шлейфа платы батареи.

Лента интегрирована в плоский кабель и не отсоединится полностью. Просто отогните её настолько, чтобы получить доступ к разъёму.

Используйте наконечник лопатки, чтобы перевернуть маленькую чёрную фиксационную планку, удерживающую кабель в разъёме.

Отключите шлейф платы батареи, сдвинув его из гнезда.

Сдвигайте параллельно логической плате, в направлении кабеля.

Отогните шлейф платы батареи в сторону и уберите его с рабочего пространства.

Используйте отвёртку T5 Torx, чтобы выкрутить панкейк-винт 3,7 мм, фиксирующий разъём питания батареи.

С помощью лопатки аккуратно приподнимите разъём питания батареи, отключив батарею.

Поднимите разъём достаточно высоко, чтобы он оставался отделённым от гнезда. Если он случайно соприкоснётся во время ремонта, это может повредить ваш MacBook Pro.

Используйте отвертку Torx T3, чтобы выкрутить четыре винта 1,9 мм, фиксирующие пластиковые накладки сверху петель дисплея.

Снимите обе пластиковые накладки петель.

Снимите два винта Torx T3 длиной 2,9 мм, фиксирующие алюминиевую крышку сверху основного кабеля дисплея.

Снимите крышку.

Снимите два винта Torx T3 длиной 1,7 мм, фиксирующие алюминиевую крышку над гибким коннектором кабеля дисплея.

Снимите крышку.

Аккуратно приподнимите гибкий кабель платы дисплея строго вверх из разъёма, чтобы отсоединить его от платы дисплея.

Снимите четыре винта Torx T3 длиной 1,5 мм, фиксирующие две алюминиевые крышки над двумя кабелями платы дисплея.

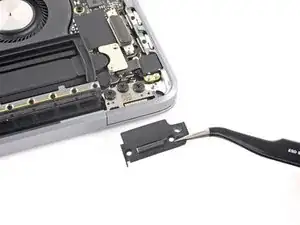

Используйте пинцет, чтобы снять две алюминиевые крышки.

Снимите четыре винта Torx T5 длиной 3,9 мм (по два с каждой стороны), фиксирующие сборку антенного кабеля.

Также снимите двенадцать винтов pentalobe P2 длиной 1,1 мм (по шесть с каждой стороны).

Осторожно отсоедините три антенные коаксиальные кабеля, поддев их строго вверх от материнской платы.

Просуньте пинцет или заострённый конец лопатки под каждый кабель, приблизьте его к разъёму, затем аккуратно проверните или приподнимите, чтобы отсоединить.

Чтобы подсоединить кабель обратно, совместите разъём прямо над гнездом и надавите, пока он не защёлкнется.

Снимите винт Torx T5 длиной 2,8 мм, фиксирующий три антенных коаксиальных кабеля к основной плате.

Используйте медиатор для поддевания сборки антенного кабеля в показанных областях.

Не проводите медиатором из стороны в сторону — под ним проходят два кабеля дисплея, которые можно повредить.

Осторожно извлеките антенную сборку, одновременно выводя связку антенных кабелей из-под тепловой трубки.

Снимите антенную сборку.

При сборке осторожно сожмите связку кабелей и проведите её под тепловой трубкой в нужное положение на плате. При необходимости используйте инструменты для направления кабелей, но не применяйте силу.

Снимите четыре винта Torx T3 длиной 3,9 мм, фиксирующие две пружины крышек кабелей дисплея.

При обратной сборке, если пружины крышек не доходят до отверстий для винтов, откройте экран и вытяните их до совмещения с отверстиями.

Схватите левую часть сборки кабелей дисплея и потяните её в сторону нижнего торца MacBook, отводя от пружины крышки.

Используйте пинцет, чтобы вынуть пружину крышки кабеля дисплея из её гнезда.

Повторите этот шаг для правой пружины крышки сборки кабелей дисплея.

Полностью откройте MacBook и аккуратно положите его клавиатурой вниз на стол так, чтобы экран свисал с края.

Поддерживая экран одной рукой, другой снимите шесть винтов Torx T8, фиксирующих петли.

Крепко держите ноутбук, чтобы он не упал со стола.

Поддерживайте экран постоянно в течение следующих двух шагов.

Надёжно зафиксируйте корпус MacBook одной рукой.

Свободной рукой поднимите левую сторону экрана и отведите её к нижней части ноутбука, чтобы освободить левую петлю.

Будьте очень осторожны, чтобы не повредить разъём Touch Bar при движении левой петли. Он легко может быть сдавлен, что приведёт к неработоспособности Touch Bar.

Освободите правую петлю и снимите экран.

При обратной сборке:

Убедитесь, что петли экрана полностью раскрыты, и направьте их в соответствующие гнёзда в раме.

Будьте очень осторожны, чтобы не повредить разъём Touch Bar при вставке левой петли.

Частично затяните шесть винтов петель.

Закройте ноутбук и убедитесь, что экран правильно выровнен. Если слышны щелчки или защёлки, отрегулируйте положение.

Полностью затяните винты петель.
