Замена антеннной планки MacBook Pro 13" с двумя портами Thunderbolt 2020

Перед началом этой процедуры рекомендуется отключить функцию Автовключения вашего Mac. Автовключение включает Mac при открытии крышки и может сработать случайно во время разборки. Используйте это руководство, чтобы отключить Автовключение.

Если на вашем MacBook установлена версия Big Sur v11.1 или новее, отключение Автовключения может не сработать. Можно продолжать работу как обычно, но убедитесь, что вы отключили аккумулятор, как только окажетесь внутри устройства.

Полностью выключите и отключите MacBook от сети перед началом. Закройте дисплей и переверните ноутбук нижней частью корпуса вверх.

Используйте отвёртку P5 Pentalobe, чтобы выкрутить шесть винтов, крепящих нижнюю крышку:

Два винта 6,8 мм

Два винта 5,3 мм

Два винта 3,4 мм

Во время ремонта следите за каждым винтом и возвращайте его на то же место, чтобы избежать повреждений устройства.

Прикрепите присоску к нижней крышке в передней центральной части MacBook Pro.

Поднимите присоску, чтобы немного приподнять нижнюю крышку и создать зазор между крышкой и шасси.

Вставьте один угол пластикового лезвия для открытия в зазор между нижней крышкой и шасси.

Проведите лезвие вокруг ближайшего угла и до половины вверх по боковой части корпуса.

Это высвобождает первую скрытую защёлку, удерживающую нижнюю крышку на шасси. Вы должны почувствовать и услышать щелчок.

Повторите предыдущий шаг на противоположной стороне, просунув лезвие под нижнюю крышку и подняв его вверх по боковой части, чтобы освободить вторую защёлку.

Снова вставьте лезвие под передний край нижней крышки, рядом с одним из двух центральных отверстий под винты.

Резко проверните лезвие, чтобы освободить третью защёлку, удерживающую нижнюю крышку на шасси.

Повторите эту операцию рядом с другим из двух центральных отверстий, чтобы освободить четвёртую защёлку.

Сильно потяните нижнюю крышку к передней части MacBook (от себя, от петли), чтобы отделить последние защёлки, удерживающие крышку.

Полезно сначала потянуть за один угол, затем за другой.

Тяните в сторону — не вверх.

Это может потребовать значительного усилия.

Края корпуса могут быть острыми, поэтому держите стороны аккуратно.

Снимите нижнюю крышку.

Для установки нижней крышки обратно:

Установите её на место и совместите направляющие защёлки у петли дисплея. Нажмите вниз и сдвиньте крышку в сторону петли. Крышка должна остановиться, когда защёлки займут положение.

Когда направляющие защёлки полностью зафиксированы и нижняя крышка выглядит выровненной, сильно нажмите на крышку, чтобы защёлкнуть четыре скрытые защёлки снизу. Вы должны почувствовать и услышать их щелчки.

Осторожно оторвите большой кусок ленты, закрывающей разъём аккумулятора, на краю платы логики, ближайшем к батарее.

Снимите ленту.

Осторожно отогните маленький кусочек ленты, закрывающий разъём шлейфа платы батареи.

Лента интегрирована в гибкий кабель и полностью не отсоединяется. Просто отогните её достаточно, чтобы получить доступ к разъёму.

Используйте наконечник лопатки, чтобы приподнять маленькую чёрную фиксирующую планку, удерживающую кабель в разъёме.

Фиксирующие планки на ZIF-разъёмах хрупки, поэтому при работе наконечником лопатки будьте аккуратны.

Отсоедините шлейф платы батареи, сдвинув его из сокета.

Сдвигайте параллельно плате логики, в направлении кабеля.

Отогните шлейф платы батареи назад и уберите в сторону.

Если вы заменяете аккумулятор, возможно потребуется полностью снять и перенести этот шлейф на новый аккумулятор. Отключите оба его конца и аккуратно извлеките шлейф. При установке убедитесь, что не вставили его вверх ногами или в неправильной ориентации — обратите внимание на положение на фотографиях.

Используйте отвертку T5 Torx, чтобы выкрутить «блинный» винт 3,7 мм, закрепляющий разъём питания аккумулятора.

Используйте лопатку, чтобы осторожно приподнять разъём питания батареи и отключить батарею.

Поднимите разъём достаточно высоко, чтобы он оставался отделённым от своего гнезда.

Если он случайно замкнёт контакт в процессе ремонта, это может повредить ваш MacBook Pro.

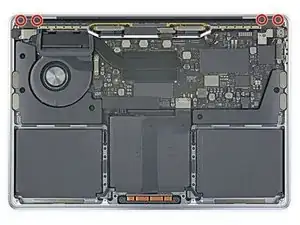

Снимите четыре винта T3 Torx длиной 3,3 мм, фиксирующие пластиковые крышки над петлями дисплея.

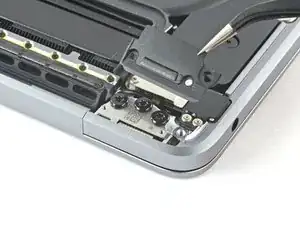

Снимите обе пластиковые крышки петель.

Снимите два винта T3 Torx длиной 3,1 мм, фиксирующие алюминиевую крышку над основным кабелем дисплея.

Снимите крышку.

Снимите два винта T3 Torx длиной 1,7 мм, фиксирующие алюминиевую крышку над гибким разъёмом кабеля дисплея.

Снимите крышку.

Выпрямите и аккуратно подденьте гибкий кабель платы дисплея вверх из его гнезда, чтобы отключить его от платы дисплея.

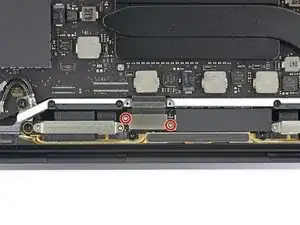

Снимите четыре винта T3 Torx длиной 1,5 мм, фиксирующие две алюминиевые крышки над двумя разъёмами кабелей дисплея.

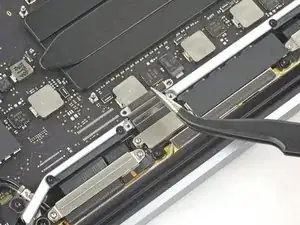

Используйте пинцет, чтобы снять две алюминиевые крышки.

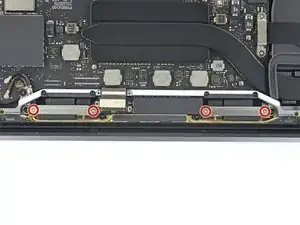

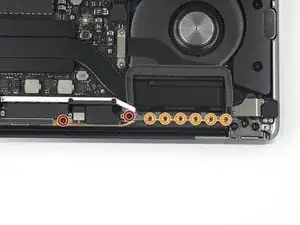

Снимите четыре винта T5 Torx длиной 3,3 мм (по два с каждой стороны), которые крепят сборку антенного кабеля.

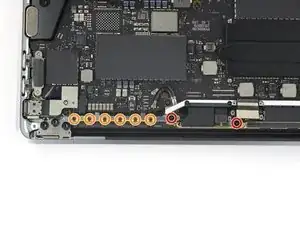

Также снимите двенадцать пенталобовых винтов P2 длиной 1,1 мм (по шесть с каждой стороны).

Эти маленькие винты легко срываются, поэтому убедитесь, что ваш отвёртка P2 в хорошем состоянии, прежде чем прилагать усилия.

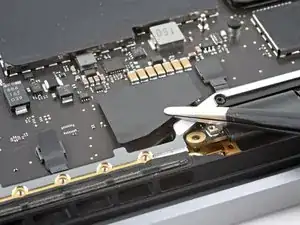

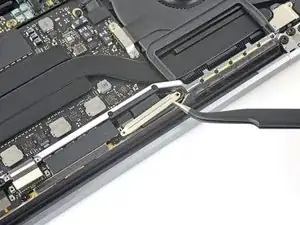

Используйте пинцет, чтобы снять пластиковую крышку антенного кабеля.

Эта крышка закреплена лёгким клеем.

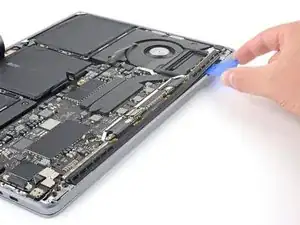

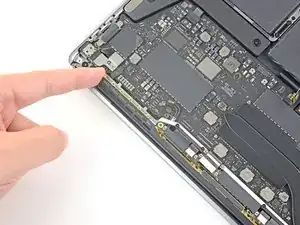

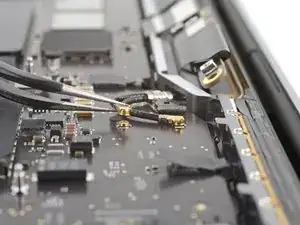

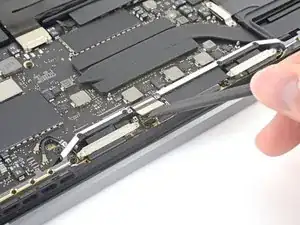

Осторожно отсоедините два антенных коаксиальных кабеля, поддев их вверх от материнской платы.

Просуньте пинцет или плоский конец лопатки под каждый кабель до близости к гнезду, затем аккуратно поверните или подденьте вверх, чтобы отключить.

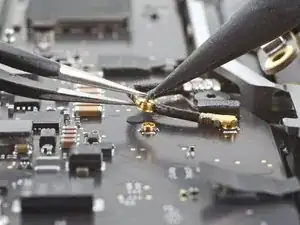

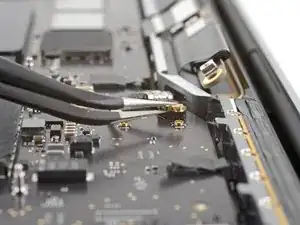

Чтобы подключить каждый антенный кабель, используйте пинцет, чтобы выровнять разъём точно над его гнездом, затем нажмите лопаткой, пока он не защёлкнется на месте.

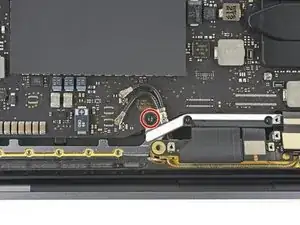

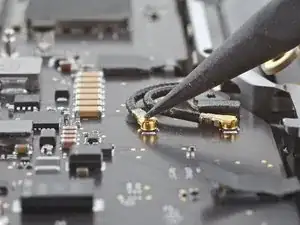

Снимите винт T5 Torx длиной 3,7 мм, который фиксирует два антенных коаксиальных кабеля к основной плате.

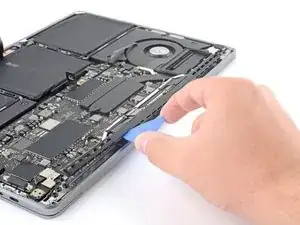

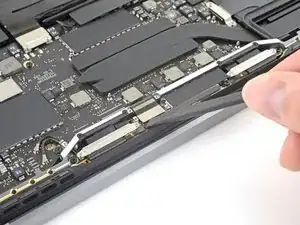

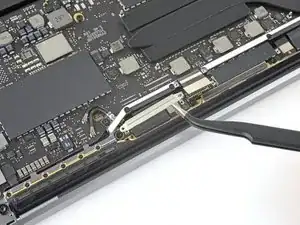

С помощью медиатора аккуратно выпрессуйте сборку антенного кабеля в показанных местах.

Не проводите медиатором из стороны в сторону, так как там находятся два кабеля дисплея, которые можно повредить.

Осторожно снимите антенную сборку, одновременно пропуская пучок антенных кабелей из-под тепловой трубки.

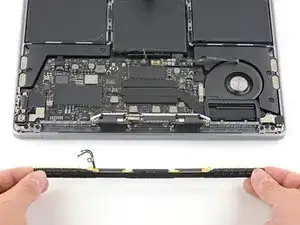

Снимите антенную сборку.

При сборке аккуратно сожмите пучок кабелей вместе и проведите его под тепловой трубкой в правильное положение на плате. Если нужно, используйте инструменты, чтобы помочь направить его, но не применяйте силу.
