Замена аудиоплаты MacBook Air 13" Late 2020

Перед началом этой процедуры следует отключить функцию Автовключение на вашем Mac. Автовключение автоматически включает Mac при открытии крышки и может сработать случайно во время разборки. Используйте это руководство, чтобы отключить Автовключение.

Если на вашем MacBook установлена версия Big Sur v11.1 или новее, отключение Автовключения может не сработать. В таком случае можно продолжать разборку, но убедитесь, что отключили батарею, как только окажетесь внутри устройства.

Полностью выключите и отключите питание MacBook перед началом работ. Закройте дисплей и переверните весь ноутбук вверх дном.

Используйте отвёртку P5, чтобы вынуть следующие винты:

Два винта 7,9 мм

Два винта 7,3 мм

Шесть винтов 2,6 мм

В ходе ремонта отслеживайте каждый винт и возвращайте его на то же место, чтобы не повредить MacBook.

Просуньте пальцы между дисплеем и нижней крышкой и потяните вверх, чтобы отщёлкнуть нижнюю крышку.

Снимите нижнюю крышку.

Чтобы снова установить нижнюю крышку:

Установите её на место и надавите, чтобы зацепить две скрытые защёлки внизу. Вы должны почувствовать и услышать, как они защёлкиваются.

Используйте плоский конец лопатки, чтобы приподнять и отщёлкнуть металлический фиксатор на разъёме батареи.

Убедитесь, что металлический фиксатор полностью освобождён от защёлки перед тем, как поднимать разъём батареи. Металлический фиксатор должен легко отщёлкиваться.

Поднимите металлический фиксатор строго вверх, чтобы вынуть разъём батареи из его гнезда на плате.

При сборке нажимайте разъём батареи строго вниз в его гнездо, убедившись, что он сидит заподлицо в гнезде.

При необходимости сначала сдвиньте заднюю, со стороны проводов часть разъёма на место, затем подведите переднюю часть разъёма на место, покачивая её.

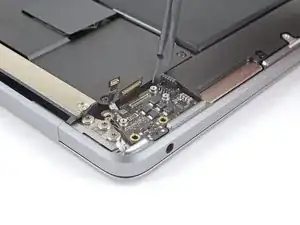

Используйте отвёртку Torx T3, чтобы удалить три винта 1,4 мм, фиксирующие крышку разъёма аудиоплаты.

Если бит T3 ощущается слишком свободно, возможно, потребуется использовать бит T4.

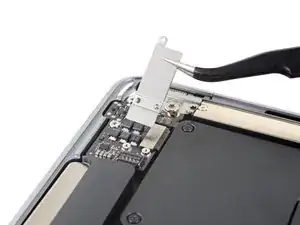

Снимите крышку разъёма аудиоплаты.

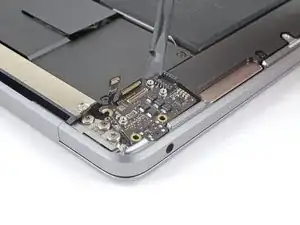

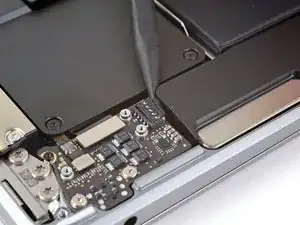

Засуньте заострённый конец лопатки под кабель динамика и тяните строго вверх, чтобы отсоединить его.

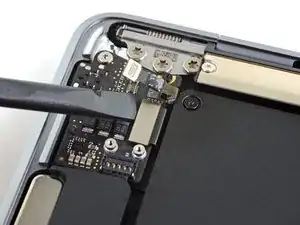

Используйте плоский конец лопатки, чтобы приподнять кабель Touch ID строго вверх и отсоединить его от аудиоплаты.

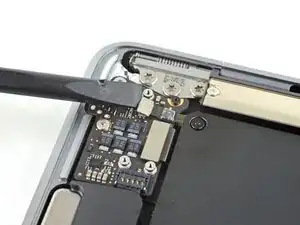

Продолжайте подсовывать лопатку под кабель Touch ID, чтобы освободить его от аудиоплаты.

Кабель Touch ID приклеен к аудиоплате слабыми слоями клея.

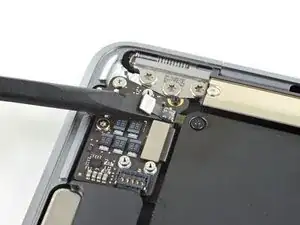

Используйте плоский конец лопатки, чтобы приподнять разъём аудиоплаты строго вверх и отсоединить его от платы.

Чтобы повторно прикрепить пресс-разъёмы такого типа, аккуратно совместите и надавите на одну сторону до щелчка, затем повторите на другой стороне. Не нажимайте на середину. При неправильном выравнивании штырьки могут погнуться, что приведёт к необратимому повреждению.

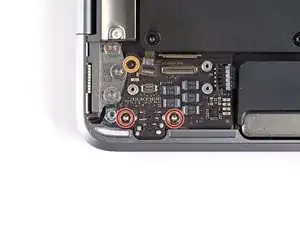

Удалите три винта, фиксирующие аудиоплату:

Два винта T5 Torx 4,8 мм

Один винт T3 Torx 2,5 мм

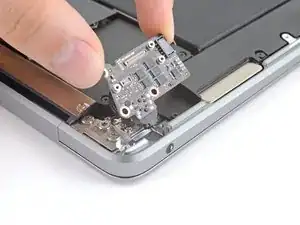

Используйте лопатку, чтобы поддеть аудиоплату из верхнего корпуса до тех пор, пока не сможете схватить её пальцами.

Снимите аудиоплату.
