Замена платы Bluetooth iMac Intel 20" EMC 2105 и 2118

Ослабьте два винта с крестообразным шлицем, крепящих дверцу доступа к вашему iMac.

Оба винта остаются закреплёнными в дверце доступа.

Снимите дверцу доступа.

Перед началом ремонта отключите питание компьютера и нажмите и удерживайте кнопку питания в течение 20–30 секунд, чтобы разрядить внутренние конденсаторы.

Удалите следующие винты вдоль нижнего края вашего iMac:

Три винта T8 Torx, 6 мм

Один винт T8 Torx, 8 мм (справа от слота оперативной памяти на 2105)

Поставьте iMac в вертикальное положение на подставке.

Вставьте пластиковую карточку в угол вентиляционного отверстия в верхней части задней крышки.

Толкните карточку к верхней части iMac, чтобы освободить защёлку передней рамки.

Оттяните переднюю рамку от задней крышки.

Повторите эту операцию с другой стороны передней рамки.

Для облегчения освобождения защёлок может потребоваться несколько слоёв клейкой ленты на верхнюю часть карточки доступа. Или используйте две карточки для дополнительной толщины.

Если рамка отказывается освобождаться, попробуйте слегка приподнять её нижний край от задней крышки (подробно в следующих шагах) и повторите процесс освобождения защёлок.

Положите iMac опорой подставки вниз на ровную поверхность.

Чтобы приподнять переднюю рамку с iMac, одновременно:

С помощью больших пальцев нажмите на рычаги оперативной памяти и прижмите iMac вниз.

Указательными пальцами потяните маленький мостик материала на передней рамке в свою сторону.

Поднимите переднюю рамку вверх указательными пальцами.

Как только маленький мостик материала освободится от рычагов оперативной памяти, поднимите переднюю рамку за её нижний край только настолько, чтобы она освободила нижний край задней крышки.

Снимите переднюю рамку с задней крышки и отведите её от нижнего края iMac, следя за тем, чтобы кабели камеры и микрофона, всё ещё подключённые к её верхнему краю, не натягивались.

При необходимости снимите полоску ленты, закрывающую разъём кабеля микрофона.

Разъём микрофона расположен у внутреннего верхнего края вашего iMac.

Отключите кабель микрофона.

Отключите кабель камеры, потянув его разъём от гнезда на плате камеры.

Разъём кабеля камеры и гнездо хрупкие и легко деформируются. Снимайте с осторожностью.

Оторвите нижний экран экранирования EMI от задней крышки.

Необходимо оторвать экран только с трёх сторон. Оставьте его прикреплённым к дисплею.

Если вы случайно порвёте экран EMI, используйте кусок фольгированной ленты, чтобы заклеить разрыв.

Прикрепите экран EMI к лицевой части дисплея лентой, чтобы он не мешал.

Удалите два винта T6 Torx, 5 мм, крепящих разъём кабеля данных дисплея к логической плате.

Поднимите разъём кабеля данных дисплея с логической платы за чёрную тянущую петлю.

Отклейте EMI-ленту от двух вертикальных краёв дисплея.

При сборке полезно использовать несколько маленьких полосок ленты, чтобы зафиксировать экранирование EMI по левому и правому краю площади дисплея, прежде чем опускать дисплей в заднюю крышку iMac.

Позвольте нижнему экрану EMI свисать с дисплея.

Удалите четыре винта T10 Torx, 7.5 мм, крепящих дисплей к задней крышке.

Винты утоплены, поэтому при удалении помогает тонкая магнитная отвертка. Большинство держателей бит слишком коротки, чтобы достать до этих винтов.

Поднимите нижний край дисплея и поверните его к верхнему краю iMac.

Не поднимайте слишком высоко, так как инверторные кабели всё ещё подключены.

Отключите оба инверторных кабеля от платы инвертора.

Эти разъёмы очень плотно сидят в своих гнёздах. Полезно использовать ногти или наконечник лопатки, чтобы нажать на выступы по бокам разъёмов и вывести их из гнёзд. Маленький зажим для гемостата сильно помогает.

Отключите два инверторных кабеля у верхнего края инвертора, используя метод, описанный в предыдущем шаге.

Поверните дисплей почти перпендикулярно задней крышке и поднимите его, чтобы оторвать от экрана EMI, приклеенного к его верхнему краю.

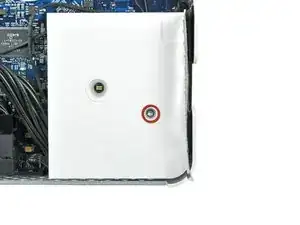

Удалите один винт T10 Torx, удерживающий правый динамик на плате логики.

Поднимите правый динамик из iMac и дайте ему свободно свисать, пока вы работаете с платой Bluetooth.

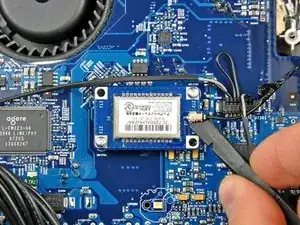

Используйте плоский конец лопатки, чтобы поддеть и поднять разъем антенны Bluetooth с платы Bluetooth.

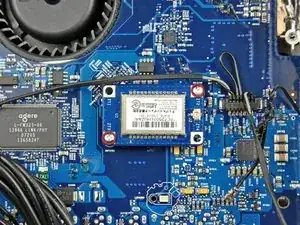

Удалите два винта T6 Torx, фиксирующие плату Bluetooth на плате логики.

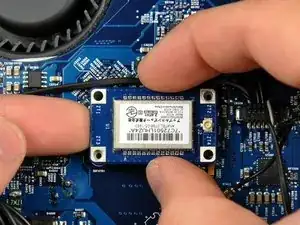

Держась за плату одной рукой, поднимите плату Bluetooth вверх с помощью указательного пальца другой руки, лишь с её левой кромки.

Поднятие платы Bluetooth с её правой кромки наверняка приведёт к срезанию разъёма с платы Bluetooth и может повредить гнездо на плате логики, что повлечёт за собой очень дорогостоящий ремонт.
