Замена AirPort Extreme для iMac Intel 20" EMC 2105 и 2118

Ослабьте два винта Phillips, которые удерживают доступную дверцу вашего iMac.

Оба винта остаются в дверце доступа.

Снимите дверцу доступа.

Перед началом ремонта отключите компьютер от сети и нажмите и удерживайте кнопку питания в течение 20-30 секунд, чтобы разрядить внутренние конденсаторы.

Удалите следующие винты вдоль нижнего края вашего iMac:

Три винта T8 Torx по 6 мм

Один винт T8 Torx по 8 мм (справа от слота RAM на 2105)

Поверните ваш iMac так, чтобы он стоял вертикально на подставке.

Вставьте пластиковую карту в угол воздухозаборного отверстия близко к верхней части заднего корпуса.

Продвигайте карту к верхней части iMac, чтобы освободить защелку передней рамки.

Оттяните переднюю рамку от заднего корпуса.

Повторите этот процесс для другой стороны передней рамки.

Может потребоваться наложить несколько слоев изоляционной ленты на верхнюю часть карты доступа, чтобы помочь освободить защелки. Или используйте две карты для дополнительной толщины.

Если рамка не освобождается, попробуйте слегка поднять нижний край передней рамки от заднего корпуса (описано в следующих шагах) и повторите процесс освобождения защелок.

Положите ваш iMac экраном вниз на ровную поверхность.

Чтобы снять переднюю рамку с iMac, одновременно:

Используйте большие пальцы, чтобы нажать на направляющие RAM и удерживать iMac на месте.

Используйте указательные пальцы, чтобы потянуть маленький мостик материала на передней рамке к себе.

Поднимите переднюю рамку указательными пальцами.

Как только небольшой мостик материала освободится от направляющих RAM, поднимите переднюю рамку за нижний край достаточно, чтобы освободить ее от нижнего края заднего корпуса.

Поднимите переднюю рамку от заднего корпуса и поверните ее от нижнего края iMac, следя за кабелями камеры и микрофона, которые все еще подключены к верхнему краю рамки.

Если необходимо, снимите ленту, закрывающую разъем кабеля микрофона.

Разъем микрофона расположен близко к внутреннему верхнему краю вашего iMac.

Отсоедините кабель микрофона.

Отсоедините кабель камеры, потянув его разъем от гнезда на плате камеры.

Разъем и гнездо кабеля камеры хрупкие и легко сгибаются. Убирайте с осторожностью.

Снимите нижний экран EMI с заднего корпуса.

Необходимо снять экран только с трех сторон. Оставьте его прикрепленным к экрану.

Если вы случайно порвете экран EMI, используйте кусок фольговой ленты, чтобы закрыть разрыв.

Приклейте экран EMI к поверхности дисплея, чтобы он не мешал.

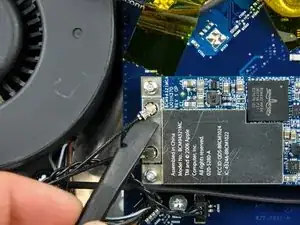

Используйте плоский конец лопатки, чтобы приподнять оба разъема антенных кабелей с карты AirPort.

Удалите два винта T6 Torx, которые крепят карту AirPort к материнской плате.

На этом этапе свободный конец карты AirPort должен немного приподняться.

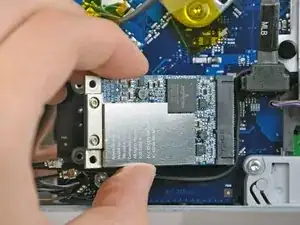

Вытащите карту AirPort из гнезда на материнской плате.
