Замена динамиков аудиосистемы Fujitsu LIFEBOOK P7010D

Положите ноутбук вверх дном на стол.

Найдите батарею (серый блок). Обнаружьте две защёлки на одном конце батареи, как показано на фото.

Одновременно нажмите обе защёлки двумя пальцами, пока они полностью не утопятся.

Держа защёлки нажатими, медленно откиньте батарею вверх.

Батарея теперь освобождена и безопасно извлекается.

Отверните три винта 2.4 мм и один винт 5.7 мм крестовой отверткой Phillips #0.

В батарейном отсеке отвинтите три винта 1.9 мм той же отверткой Phillips #0.

Учтите наличие проводных соединений в нижней правой части экрана. Они всё ещё соединяют экран с компьютером.

Поднимите экран, как обычно, пока он не отщёлкнется. Поверните левую сторону вверх и вправо, чтобы отстегнуть петли, которые могут зацепиться за корпус.

Положите экран рядом с корпусом ноутбука на плоскую поверхность.

Используя более маленькую лопатку (например, PX3688), отожмите панель звуковой платы над клавишами «F2» и «Insert».

Снимите панель и отложите её в сторону.

Для последующих шагов наденьте антистатический браслет и прикрепите металлическую клипсу к заземлённому металлическому объекту, чтобы защитить чувствительную электронику внутри компьютера.

Той же лопаткой приподнимите верхнюю часть клавиатуры над клавишей «F2».

Поверните компьютер так, чтобы нижняя сторона была обращена к вам.

Клавиатура соединена с чёрной пластиковой планкой; медленно оттяните клавиатуру и отложите её в сторону.

Отключите клавиатуру, аккуратно потянув за твёрдый пластиковый квадрат прямо вверх из белого разъёма.

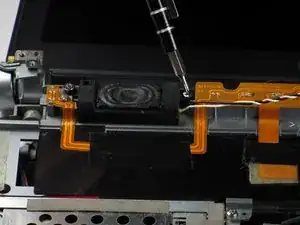

Снимите четыре винта 2.4 мм с каждой стороны динамиков, используя крестовую отвертку Phillips #0.

Обратите внимание: динамик с белым и чёрным проводами находится слева, а с красным и чёрным проводами — справа.

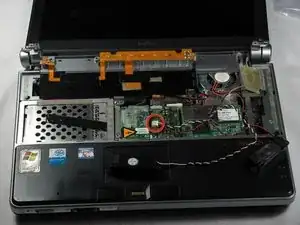

Отложите динамики в сторону.

Используя пальцы или лопатку, извлеките белый разъём из его гнезда.
