Замена веб-камеры Framework Laptop 16

Ободок удерживается магнитами.

Просуньте ноготь под внутренний край любого из нижних углов ободка.

Оттяните ободок от экрана, чтобы освободить первые несколько магнитов.

Поднимайте ободок по периметру экрана, пока все магниты не будут освобождены.

Снимите ободок.

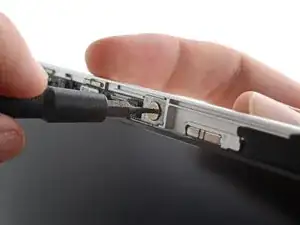

Поддерживая экран одной рукой, используйте отвертку Framework, чтобы выкрутить два винта T5 Torx длиной 2.0 мм, крепящие веб-камеру.

Шайбы под винтами магнитные. Если они снялись вместе с винтами, следующий шаг можно пропустить.

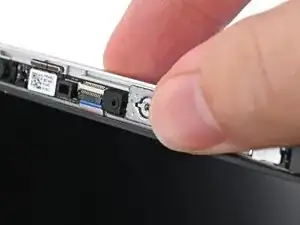

Используйте магнитный наконечник вашей отвертки Framework, чтобы снять две шайбы с верхней крышки.

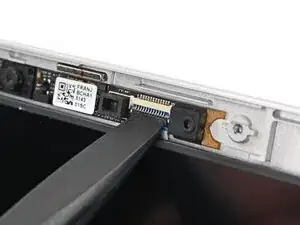

Используйте плоский конец лопатки или чистый ноготь, чтобы приподнять фиксатор на ZIF‑разъёме веб-камеры ZIF connector.

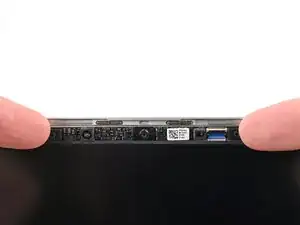

Схватите за края веб-камеры и поднимите её прямо вверх, чтобы кабель выскользнул из ZIF‑разъёма.

Снимите веб-камеру.

Поздравляем, разборка завершена! Оставшиеся шаги покажут, как собрать ваш Framework Laptop.

Если в комплекте новой веб-камеры есть защитные плёнки на линзах, удалите их сейчас.

Установите веб-камеру на место над дисплеем, убедившись, что кабель вставлен в разъём.

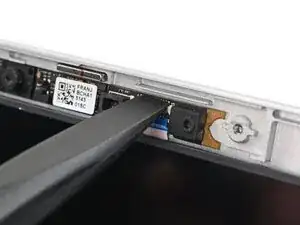

Используйте плоский конец отвертки Framework или чистый ноготь, чтобы нажать фиксатор на ZIF‑разъёме веб-камеры.

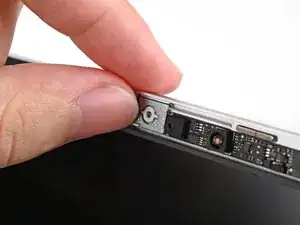

Установите шайбы на их места на верхней крышке, используя пальцы.

Шайбы встают только в одном положении. Если они не подходят, переверните их.

Поддерживая экран одной рукой, используйте отвертку Framework, чтобы установить два винта T5 Torx длиной 2.0 мм, закрепляющие веб-камеру.

Совместите ободок по периметру дисплея и дайте магнитам притянуть ободок на место.

Ободок должен «щёлкнуть» на месте. Если этого не произошло, выровняйте его и убедитесь, что он прилегает плотно к дисплею.
