Замена радиатора (теплового экрана) Microsoft Surface Book 2 15"
В Microsoft Surface Book 2 15'' наблюдаются частые зависания и/или выключения. При проверке температуры она оказывается чрезмерно высокой. Основным аппаратным компонентом, отвечающим за это, является радиатор.
Эту деталь легко заменить — требуется лишь несколько винтов, однако рекомендуется сначала ознакомиться со страницей устранения неполадок Microsoft Surface Book 2 15 и попробовать перечисленные решения. Многие из них просты и выполняются через программное обеспечение на Microsoft Surface Book 2 15'', что позволяет избежать разборки устройства и возможного повреждения.
Шаг 1
Откройте ноутбук и расположите его так, чтобы тачпад был слева.
Начиная от петли, посчитайте шесть отверстий вверх на планшетной части ноутбука.
Шаг 2
Разверните скрепку.
Вставьте скрепку в шестое отверстие и нажмите, пока не услышите щелчок.
Когда услышите щелчок, приподнимите правую сторону планшета от основания, пока они не разъединятся.
После отсоединения правой стороны приподнимите и левую сторону.
Шаг 3
Положите планшет на ровную поверхность.
С помощью теплового фена или iOpener нагрейте кромки экрана, чтобы размягчить клей.
Шаг 4
С помощью пластикового медиатора продвигайте его под кромку экрана.
Используйте присоску, чтобы осторожно приподнять экран и создать зазор между экраном и рамкой.
Не вставляйте инструмент слишком глубоко, чтобы не повредить шлейфы.
Медленно обходите весь экран, аккуратно разрезая клей, закрепляющий экран в рамке.
Не используйте металлический инструмент — он может повредить экран или внутренние компоненты.
Шаг 5
Приподнимите экран.
Отсоедините шлейфы, соединяющие нижнюю сторону экрана с платой.
Шаг 6
Отверткой Torx T3 удалите одиннадцать винтов длиной 4 мм с материнской платы.
Отверткой Torx T3 удалите десять винтов длиной 2,5 мм с верхней планки.
Шаг 7
После снятия винтов с верхней планки аккуратно приподнимите и снимите её.
Осторожно, чтобы не повредить шлейфы или провода.
Аккуратно приподнимите материнскую плату и извлеките её.
Шаг 8

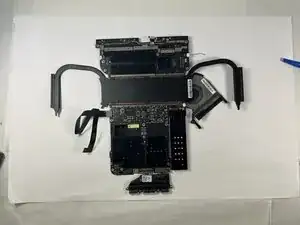

Снимите материнскую плату и переверните её.
Шаг 9

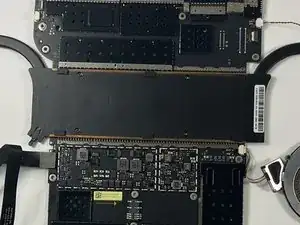

Снимите четыре винта Torx 3 длиной 2,5 мм, удерживающие радиатор.

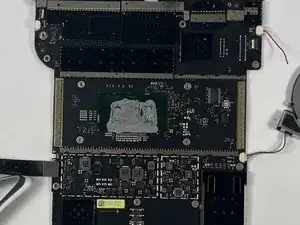

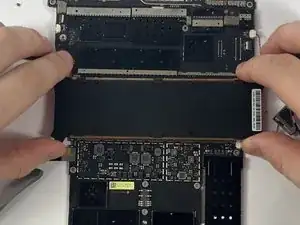

Приподнимите и извлеките радиатор. Это требует небольшого усилия.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
