Замена материнской платы Microsoft Surface Book 2 15"
Это руководство объясняет, как открыть планшетную часть Microsoft Surface Book 2 15 и получить доступ к материнской плате. На материнской плате Microsoft Surface Book 2 15 расположено большинство кабелей для компонентов, которые можно заменить.
Это сложная процедура, способная привести к дополнительным повреждениям Microsoft Surface Book 2 15. Большинство проблем, обнаруживаемых у Microsoft Surface Book 2 15, можно решить программными методами. Поэтому обязательно просмотрите страницу с решением проблем и попробуйте предложенные там решения, прежде чем приступать к ремонту устройства.
Шаг 1
Откройте ноутбук и расположите его так, чтобы трекпад был слева от Вас.

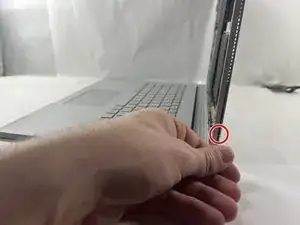

Начиная от петли, сосчитайте шесть отверстий вверх на планшетной части ноутбука.
Шаг 2
Разверните канцелярскую скрепку.
Вставьте скрепку в шестое отверстие и нажмите, пока не услышите щелчок.

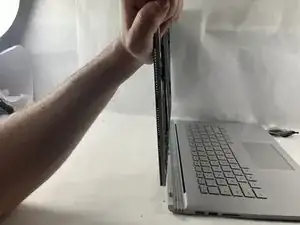

Как только услышите щелчок, приподнимите правую сторону планшета от основания, пока он не отделится.

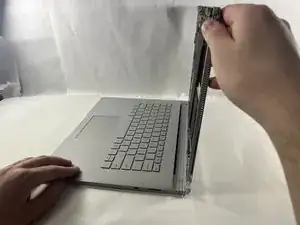

После отсоединения правой стороны поднимите также левую сторону.
Шаг 3

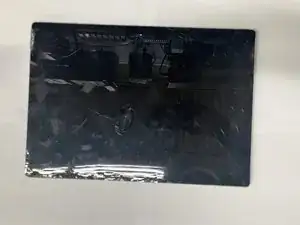

Положите планшет на ровную поверхность.
С помощью теплового фена или iOpener нагрейте края экрана, чтобы размягчить клей.
Шаг 4

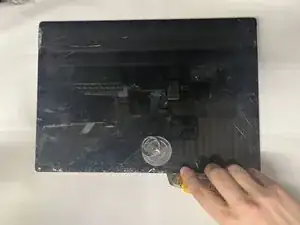

С помощью пластикового медиатора проведите под краем экрана.
Используйте присоску, чтобы аккуратно приподнять экран и создать зазор между экраном и рамкой.
Старайтесь не вставлять инструмент слишком глубоко, чтобы не повредить ленточные кабели.
Медленно обойдите экран по периметру и аккуратно перережьте клей, крепящий экран к рамке.
Не используйте металлический инструмент — он может повредить экран или внутренние компоненты.
Шаг 5
Поднимите экран.

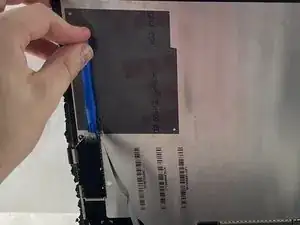

Отключите ленточные кабели, соединяющие изнаночную сторону экрана с материнской платой.
Шаг 6

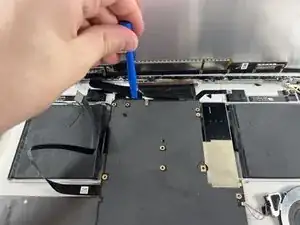

Используйте отвертку Torx T3, чтобы удалить одиннадцать винтов длиной 4 мм с материнской платы.
Используйте отвертку Torx T3, чтобы удалить десять винтов длиной 2,5 мм с верхней планки.
Шаг 7

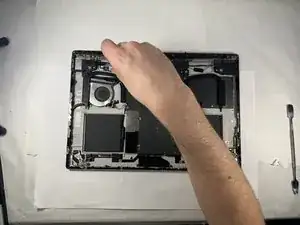

После снятия винтов с верхней планки аккуратно поднимите и снимите её.
Будьте осторожны, чтобы не повредить ленточные кабели или провода.

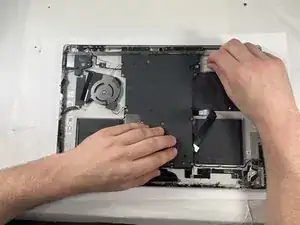

Аккуратно приподнимите материнскую плату и извлеките её.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке. Обязательно нанесите новый клей на экран, чтобы зафиксировать его на месте.
Перевод руководства с ifixit.com
