Замена задней камеры Microsoft Surface Book 2 15"
Это руководство объясняет, как заменить заднюю камеру на Microsoft Surface Book 2 15". В качестве предварительного руководства используется руководство по замене материнской платы, выполнение которого является сложной задачей.
Сама замена задней камеры довольно проста — требуется лишь отсоединить ленточный кабель и снова подключить его. Однако шаги до этого, связанные с разборкой ноутбука, могут быть трудными.
Большинство проблем, которые возникают с Microsoft Surface Book 2 15", можно решить программными методами. Поэтому обязательно ознакомьтесь со страницей устранения неполадок и попробуйте перечисленные там решения перед выполнением каких-либо ремонтов устройства.
Шаг 1
Откройте ноутбук и расположите его так, чтобы тачпад был слева от Вас.
Начиная от шарнира, посчитайте шесть отверстий вверх по части планшета ноутбука.
Шаг 2
Разогните скрепку.
Вставьте скрепку в шестое отверстие и нажмите, пока не услышите щелчок.
Когда услышите щелчок, приподнимите правую сторону планшета от основания до отделения.
После отсоединения правой стороны приподнимите также левую сторону.
Шаг 3
Положите планшет на ровную поверхность.
С помощью теплового пистолета или iOpener нагрейте края экрана, чтобы размягчить клей.
Шаг 4
С помощью пластикового приспособления просуньте его под край экрана.
Используйте присоску, чтобы аккуратно приподнять экран и создать зазор между экраном и рамкой.
Осторожно: не вставляйте инструмент слишком глубоко, чтобы не повредить ленточные кабели.
Медленно обойдите экран по периметру и аккуратно отрежьте клей, закрепляющий экран на рамке.
Не используйте металлический инструмент — это может повредить экран или внутренние компоненты.
Шаг 5
Приподнимите экран.
Отсоедините ленточные кабели, соединяющие нижнюю часть экрана с материнской платой.
Шаг 6
Используйте отвертку Torx T3, чтобы выкрутить одиннадцать винтов длиной 4 мм с материнской платы.
Используйте отвертку Torx T3, чтобы выкрутить десять винтов длиной 2,5 мм с верхней планки.
Шаг 7
После удаления винтов с верхней планки аккуратно приподнимите и снимите её.
Будьте осторожны, чтобы не повредить ленточные кабели или провода.
Осторожно приподнимите материнскую плату и извлеките её.
Шаг 8
После поднятия материнской платы найдите две камеры в центральной части платы.

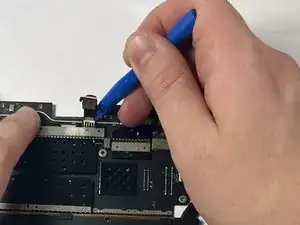

Отключите переднюю камеру (справа) от материнской платы (осторожно приподнимите).
Шаг 9
Камера расположена в верхнем левом углу планшета.
Отверните винт Torx T3.
Шаг 10
Отключите камеру от разъёма и извлеките её.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
