Замена аккумулятора Microsoft Surface Book 2 15"
ПРЕДУПРЕЖДЕНИЕ: В этом руководстве отсутствует множество шагов.
В этом руководстве объясняется, как заменить аккумулятор в Microsoft Surface Book 2 15". Для этого требуется снять материнскую плату, что очень трудно сделать без повреждения ноутбука.
Аккумулятор также может быть очень сложно извлечь. Аккумулятор прикреплён к корпусу очень прочным клеем. Рекомендуется использовать изопропиловый спирт для размягчения клея, чтобы облегчить извлечение аккумулятора.
Большинство проблем с этим устройством можно решить программными средствами. Перед ремонтом убедитесь, что вы ознакомились со страницей устранения неисправностей и попробовали перечисленные там решения.
Шаг 1
Откройте ноутбук и расположите его так, чтобы тачпад был слева от Вас.
Начиная от шарнира, посчитайте шесть отверстий вверх на планшетной части ноутбука.
Шаг 2
Разогните скрепку.
Вставьте скрепку в шестое отверстие и надавите, пока не услышите щелчок.
После щелчка приподнимите правую сторону планшета от основания до отделения.
После отсоединения правой стороны приподнимите и левую сторону.
Шаг 3
Положите планшет на ровную поверхность.
С помощью теплового пистолета или iOpener нагрейте кромки экрана, чтобы размягчить клей.
Шаг 4
С помощью пластикового медиатора подрежьте под кромку экрана.
Используйте присоску, чтобы аккуратно приподнять экран и создать зазор между экраном и рамкой.
Осторожно: не вставляйте инструмент слишком глубоко, чтобы не перерезать гибкие шлейфы.
Медленно обойдите экран по периметру и аккуратно разрежьте клей, крепящий экран к рамке.
Не используйте металлический инструмент — он может повредить экран или внутренние компоненты.
Шаг 5
Приподнимите экран.
Отсоедините гибкие шлейфы, соединяющие нижнюю часть экрана с материнской платой.
Шаг 6
Отверткой Torx T3 выкрутите одиннадцать винтов длиной 4 мм с материнской платы.
Отверткой Torx T3 выкрутите десять винтов длиной 2,5 мм с верхней планки.
Шаг 7
После удаления винтов с верхней планки аккуратно приподнимите и снимите её.
Осторожно, не повредите гибкие шлейфы и провода.
Аккуратно приподнимите материнскую плату и снимите её.
Шаг 8

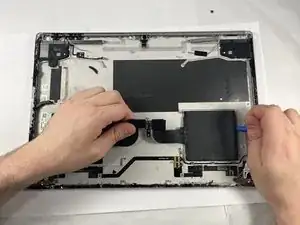

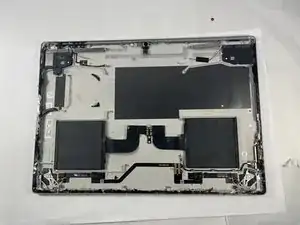

Используйте iOpener или тепловой пистолет (на низкой температуре), чтобы осторожно нагреть заднюю часть планшета и размягчить клей под аккумулятором.
Используйте лопатки, пластиковую карточку или нейлоновую лопатку, чтобы рассечь клей и осторожно отвести аккумулятор.
После остывания корпуса небольшое количество изопропилового спирта может помочь растворить стойкий клей между аккумулятором и корпусом.
Работайте медленно и аккуратно. Не поддёргивайте, не сгибайте и не прокалывайте аккумулятор при его извлечении.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
