Замена разъёма для наушников Microsoft Surface Laptop 3 13.5"

Используйте это руководство, чтобы удалить или заменить разъём для наушников на Microsoft Surface Laptop 3 (13,5").

Некоторые фотографии в этом руководстве сделаны на другом экземпляре и могут незначительно отличаться внешне, но это не повлияет на последовательность действий в руководстве.

Шаг 1

Переверните ноутбук и поместите его на рабочую поверхность, ножками вверх.

Шаг 2

Ножки на дне ноутбука предназначены для снятия заострённым концом лопатки.

У каждой ножки есть скрытая выемка, облегчающая снятие.

Чтобы убедиться, что лопатка попала в выемку, вставьте её у ближайшего длинного края, направляя параллельно коротким краям ноутбука, как показано.

Обратите внимание, что две ножки у заднего (экранного) края отличаются от двух передних ножек.

Шаг 3

Вставьте заострённый конец лопатки под одну из двух задних ножек, у её заднего края.

Подденьте лопаткой ножку и приподнимите её, чтобы освободить.

Две задние ножки закреплены при помощи лёгкого клеевого слоя.

Повторите для снятия второй задней ножки.

Шаг 4

Вставьте заострённый конец лопатки под одну из двух передних ножек, у её переднего края.

Подденьте лопаткой ножку и приподнимите её, чтобы освободить.

Две передние ножки закреплены пластиковыми защёлками и лёгким клеевым слоем.

Повторите для снятия второй передней ножки.

Шаг 5

При сборке:

Обратите внимание, что передние и задние ножки различаются.

Обратите внимание, что передние ножки ориентированы и защёлкиваются только в одном положении.

Шаг 6

Вместо повторного использования старых, изношенных ножек на вашем устройстве, можно использовать 8 мм резиновые накладки для мебели в качестве замены.

Отделите накладку от подложки, совместите её с гнездом для ножки и прижмите для фиксации.

Шаг 7

Используйте отвёртку T5 Torx, чтобы выкрутить четыре 3 мм винта в гнёздах ножек, которыми верхняя крышка крепится к корпусу.

На протяжении всего ремонта следите за каждым винтом и устанавливайте его обратно именно туда, откуда он был снят, чтобы избежать повреждения ноутбука.

При сборке не затягивайте эти винты слишком сильно — они легко срываются.

Шаг 8

Переверните устройство.

Откройте дисплей максимально широко.

Шаг 9

Верхняя крышка удерживается на месте магнитами.

Возьмитесь за верхний край верхней крышки над клавиатурой и поднимите строго вверх, чтобы отщёлкнуть её.

Пока не пытайтесь полностью снять верхнюю крышку — она всё ещё соединена с остальной частью ноутбука.

Поднимите передний край верхней крышки вверх и отведите его от ноутбука, стараясь не натягивать шлейф клавиатуры и трекпада, расположенный под ней.

При сборке опустите верхнюю крышку на нижнюю до тех пор, пока магниты не защёлкнутся и крышка не ляжет ровно.

Проверьте, чтобы верхняя крышка плотно прилегала по всему периметру. Любые зазоры между верхней и нижней крышками вблизи дисплея могут привести к повреждению экрана при закрывании.

Шаг 10

Шлейф клавиатуры и трекпада зафиксирован магнитным разъемом.

На некоторых моделях этот разъём окружён чёрной лентой.

Подденьте плоским концом лопатки один край разъёма шлейфа и приподнимите, чтобы освободить.

Отсоедините шлейф от материнской платы.

Шаг 11

Снимите верхнюю крышку.

Положите верхнюю крышку на чистую поверхность клавиатурой вниз.

Убедитесь, что шлейф лежит ровно и не перекручен и не напряжён.

Шаг 12

Используйте отвёртку T5 Torx, чтобы выкрутить 2.7 мм винт, фиксирующий SSD.

Снятие SSD также выполняет функцию отключения батареи и должно быть выполнено перед любыми крупными ремонтами.

Шаг 13

После отвинчивания винта SSD приподнимется под небольшим углом.

Возьмитесь за конец SSD и потяните его от разъёма на плате, чтобы извлечь.

При сборке вставьте SSD под небольшим углом в разъём платы и закрепите его в горизонтальном положении винтом SSD.

Шаг 14

Пинцетом снимите две полоски чёрной ленты, закрывающие нижний левый и нижний правый углы материнской платы.

При сборке заново приклейте ленту, если она достаточно липкая для повторного использования.

Шаг 15

Вставьте кончик одной из ножек острого пинцета в одно из отверстий около верхнего левого угла экрана теплоотвода.

Потяните вверх, чтобы освободить верхний левый угол экрана.

Для этого может потребоваться значительная сила, но старайтесь не деформировать экран слишком сильно — он понадобится при повторной сборке.

Шаг 16

Повторите предыдущую процедуру, чтобы освободить верхний правый угол экрана теплоотвода.

Шаг 17

Продолжайте вдоль верхнего края теплоотвода: вставляйте ножку пинцета в отверстия экрана и поддевайте вверх каждое поочередно.

Шаг 18

Когда верхний край станет подвижным, захватите верхнюю часть экрана пальцами и потяните вверх и от теплоотвода, чтобы освободить оставшуюся часть экрана.

Старайтесь не деформировать экран слишком сильно — он понадобится при повторной сборке.

Полностью снимите экран теплоотвода.

Шаг 19

Используйте заострённый конец лопатки, чтобы отогнуть фиксирующий язычок разъёма кабеля вентилятора с нулевым усилием зажима (ZIF).

Пинцетом вытяните кабель вентилятора прямо из разъёма.

Шаг 20

Используйте отвертку Torx T3, чтобы удалить девять винтов, крепящих теплоотвод:

Один винт 2,5 мм

Три винта 2,0 мм

Один винт 3,0 мм

Два винта 4,1 мм

Два винта 3,4 мм

Шаг 21

При сборке:

Совместите теплоотвод с направляющим штифтом на материнской плате.

Затягивайте четыре натяжных винта процессора по схеме «X».

Шаг 22

Кончиком пальца приподнимите правый край теплоотвода и снимите его с малого направляющего штифта рядом с правой стороной вентилятора в нижнем корпусе.

Как только теплоотвод освободится от штифта, слегка потяните правый край в направлении к передней части устройства.

Шаг 23

Снимите теплоотвод.

Если теплоотвод кажется приклеенным к процессору, аккуратно покачайте его из стороны в сторону, чтобы отделить от термопасты.

Не тяните за теплоотвод слишком сильно; тепловые трубки подвержены смятию.

Шаг 24

Перед повторной установкой теплоотвода выполните очистку теплоотвода и процессора и повторно нанесите термопасту, следуя этому руководству.

Шаг 25

Некоторые винты материнской платы расположены под двумя металлическими экранами, оба нужно снять.

Используйте инструмент для вскрытия, чтобы поддеть край металлического экрана, покрывающего правую сторону материнской платы.

Старайтесь не деформировать экран слишком сильно — он понадобится при повторной сборке.

Работайте по периметру экрана, поддевая его периодически, пока не сможете полностью снять его.

Снимите экран.

Шаг 26

Повторите предыдущий шаг, чтобы снять второй экран с левой стороны материнской платы, ближайший к процессору.

Шаг 27

Используйте заострённый конец лопатки, чтобы поднять и отключить провод правого динамика от его разъёма на материнской плате.

Шаг 28

Используйте инструмент для вскрытия, чтобы откинуть золотистый фиксирующий рычаг на разъёме платы Surface Connect.

Шаг 29

Схватите кабель порта Surface Connect и потяните его от разъёма, чтобы извлечь.

Шаг 30

Используйте заострённый конец лопатки, чтобы поднять и отключить провод левого динамика от его разъёма на материнской плате.

Шаг 31

Используйте инструмент для вскрытия, чтобы поддеть чёрный экран, покрывающий правый блок разъёмов дисплея.

Старайтесь не деформировать экран слишком сильно — он понадобится при повторной сборке.

Повторяйте поддевания в разных точках по периметру экрана, пока он не ослабнет.

Снимите экран.

Шаг 32

Повторите предыдущий шаг, чтобы снять оставшийся экран с левого блока разъёмов дисплея.

Шаг 33

Используйте плоский конец лопатки, чтобы поддеть первый кабель дисплея и вытащить его из разъёма на материнской плате, отключив его.

Шаг 34

Отключите три оставшихся разъёма дисплея.

Шаг 35

При сборке используйте плоский конец лопатки, чтобы аккуратно вставить кабели дисплея обратно в их гнёзда в нижней части корпуса.

Шаг 36

Захватите пинцетом кабель антенны близко к его основанию.

Тяните строго вверх, чтобы отключить кабель.

Шаг 37

Используйте отвёртку Torx T3, чтобы выкрутить два винта длиной 3 мм, фиксирующие кронштейн материнской платы.

Шаг 38

С помощью пинцета снимите кронштейн материнской платы.

Шаг 39

Используйте отвёртку Torx T3, чтобы выкрутить шесть винтов длиной 2 мм, фиксирующих материнскую плату.

При желании, чтобы упростить извлечение материнской платы, сначала используйте Torx T3, чтобы снять три винта, фиксирующие крепление портов, затем удалите это крепление.

Шаг 40

Поднимите и извлеките материнскую плату пальцами.

Если материнская плата кажется заевшей, сдвиньте плату вправо, чтобы порты ввода-вывода освободили свои вырезы в шасси.

Убедитесь, что два опорных стойки винтов под материнской платой не потеряны при извлечении.

Шаг 41

При повторной установке материнской платы убедитесь, что никакие кабели не оказались зажатые под платой при её опускании на место. Тщательно проверьте каждое из пяти мест:

Четыре кабеля дисплея

Кабель антенны

Кабель левого динамика

Кабель Surface Connect

Кабель правого динамика

Шаг 42

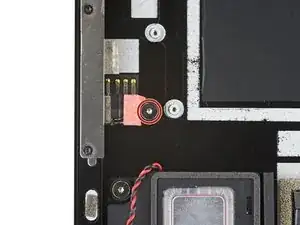

Используйте отвёртку Torx T3, чтобы выкрутить винт длиной 2,6 мм, фиксирующий разъём для наушников.

Шаг 43

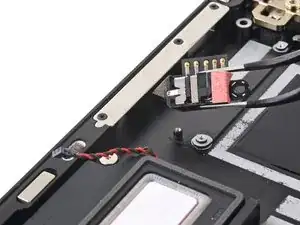

С помощью пинцета подденьте разъём для наушников и выведите его через опорный штифт винта.

Оттяните разъём для наушников от кромки шасси, чтобы снять его.

Заключение

Сравните новую запчасть с оригинальной — возможно, потребуется перенести оставшиеся компоненты или удалить защитные липкие полоски с новой детали перед установкой.

Для сборки устройства выполните указанные выше шаги в обратном порядке.

Отнесите электронные отходы на утилизацию к переработчику, сертифицированному по стандарту R2 или e‑Stewards.

Ремонт не получился? Попробуйте базовую диагностику или найдите помощь в сообществе Answers.
