Удаление наклейки радиатора Steam Deck OLED

Включите Steam Deck и дайте аккумулятору разрядиться ниже 25% перед началом ремонта, поскольку заряженный литий‑полимерный аккумулятор может быть опасен при случайном проколе.

В качестве дополнительной меры предосторожности Valve рекомендует перевести Steam Deck в режим хранения батареи в BIOS перед началом любых внутренних работ. Читайте, как это сделать, здесь.

Выключите Steam Deck и отключите все кабели.

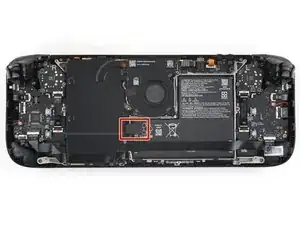

Если установлена карта microSD, обязательно извлеките её перед открытием Steam Deck. Попытка снять заднюю крышку при установленной карте может привести к её поломке пополам.

Во время ремонта иногда удобно класть Steam Deck лицевой стороной вниз в чехол, чтобы защитить джойстики и предотвратить их шатание.

Используйте отвёртку Torx T6, чтобы выкрутить восемь винтов длиной 5,8 мм, удерживающих заднюю крышку.

В ходе ремонта следите за каждым винтом и возвращайте его точно в то же место, откуда он был извлечён.

Вставьте лопатку для открытия под углом вверх между задней крышкой и передней панелью рядом с одним из триггеров.

Если не получается вставить лопатку здесь, попробуйте по верхнему или нижнему краю Steam Deck OLED, прежде чем сдвигать её в сторону рукояти.

Проведите лопаткой вдоль кромки рукояти, чтобы освободить защёлки, фиксирующие её с передней панелью.

Снова вставьте лопатку и проведите ей вдоль верхнего и нижнего краёв, пока задняя крышка не станет подвижной.

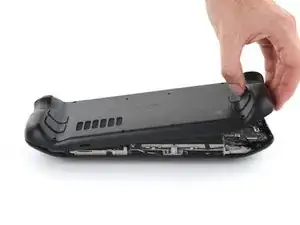

Возьмитесь за отщёлкнутую рукоять и вытащите её от передней панели, чтобы освободить оставшиеся защёлки.

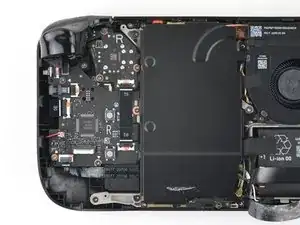

Снимите заднюю крышку.

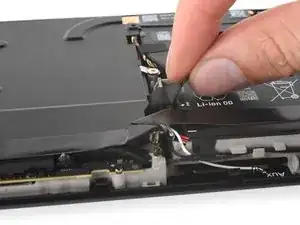

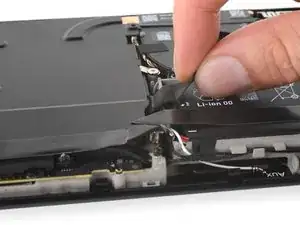

Возьмитесь за язычок кабеля аккумулятора, расположенный слева от батареи.

Решительно потяните кабель аккумулятора прямо от экрана платы (в сторону батареи), чтобы отключить его.

Этот собранный кабель достаточно жёсткий. Если возникают трудности, возьмите язычок ближе к наконечнику разъёма и аккуратно ведите его из стороны в сторону, пока тянете.

Если язычок кабеля кажется хрупким или рвётся в процессе, снимите экран платы и отключите кабель с помощью лопатки.

Когда кабель аккумулятора освободится, он может приподнять экран платы. Не волнуйтесь, это ничего не повредит.

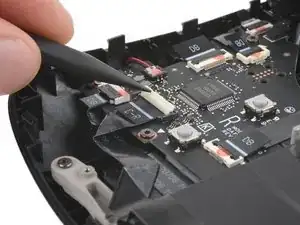

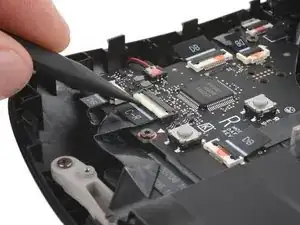

Используйте лопаточку, чтобы поднять маленькую белую фиксирующую планку на соединительном кабеле правой кнопочной платы в ZIF‑разъёме.

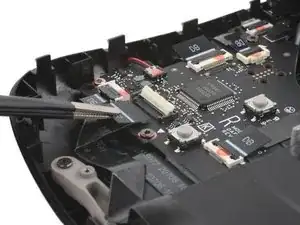

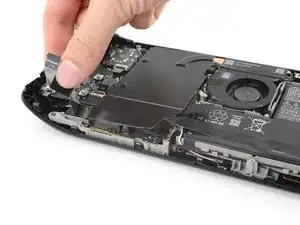

Пальцами или пинцетом возьмитесь за язычок кабеля и вытяните его прямо из гнезда, чтобы отключить.

На язычке кабеля может быть указание C‑R.

Соединительный кабель приклеен к экрану платы.

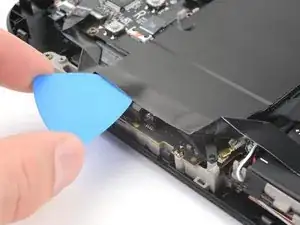

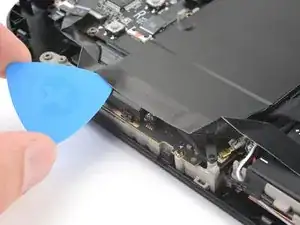

Вставьте лопатку для открытия между соединительным кабелем и экраном платы.

Осторожно, не мните и не рвите кабель.

Если трудно вставить лопатку, слегка нагрейте кабель с помощью iOpener или фена.

Проведите лопаткой вдоль экрана, чтобы отделить кабель.

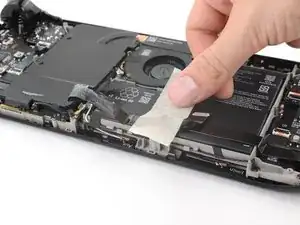

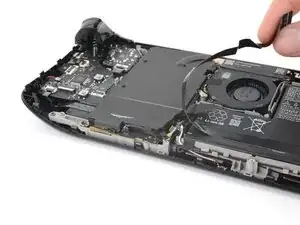

Далее по ходу ремонта может быть удобно переместить соединительный кабель поверх батареи и убрать его с пути экрана платы.

Не допускайте сгибания или натяжения кабеля, так как он всё ещё приклеен к батарее.

Приклейте кабель в отведённом месте, подальше от экрана платы.

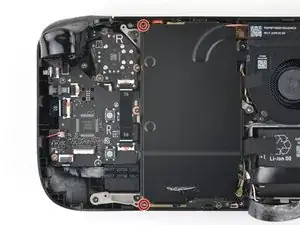

Используйте отвёртку Torx T6, чтобы выкрутить два винта длиной 3,8 мм, удерживающие верхний левый и нижний левый углы экрана платы.

Если кабель динамика приклеен к нижнему краю экрана платы, аккуратно отклейте его.

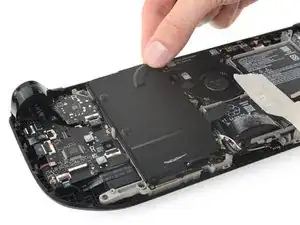

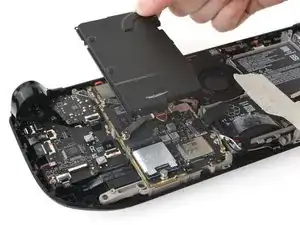

Снимите экран платы.

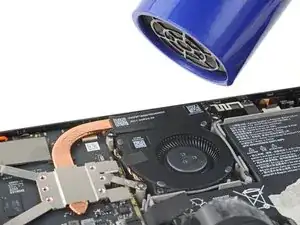

Используйте iOpener или фен, чтобы размягчить клей на чёрной наклейке, соединяющей радиатор с вентилятором.

Старайтесь не разрывать наклейку на радиаторе — её нужно будет использовать повторно при сборке.

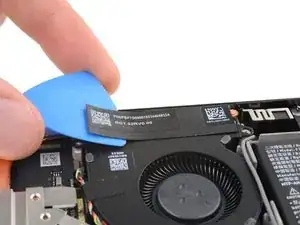

Подденьте край наклейки на радиаторе кончиком пластикового инструмента для открывания.

Отделяйте наклейку, пока не сможете схватить её пальцами.

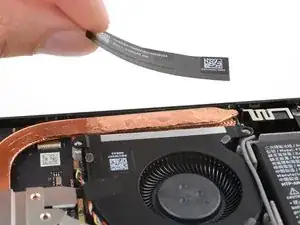

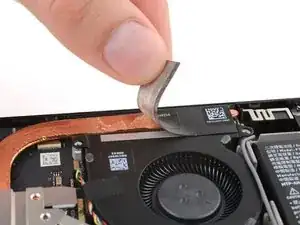

Осторожно снимите наклейку с радиатора и вентилятора.

При сборке верните наклейку на исходное место. Оставшийся клей должен хорошо держаться.

Если остаточный клей больше не липкий, прикрепите внешние края наклейки к радиатору и вентилятору маленькими полосками скотча.
