Снятие левой курковой кнопки (Left Bumper) Steam Deck OLED

Включите Steam Deck и дождитесь разрядки батареи ниже 25% перед началом ремонта, так как заряженная литий‑полимерная батарея может быть опасна при случайном проколе.

В качестве дополнительной меры предосторожности Valve рекомендует перевести Steam Deck в режим хранения батареи в BIOS перед началом любых внутренних работ. Читайте, как это сделать, здесь.

Используйте отвертку Torx T6, чтобы вывернуть восемь винтов длиной 5,8 мм, удерживающих заднюю крышку.

В ходе ремонта отслеживайте каждый винт и возвращайте его точно в то же место, откуда он был вынут.

Вставьте медиатор (opening pick) под углом вверх между задней крышкой и передней панелью рядом с одним из триггеров.

Если не удаётся вставить медиатор здесь, попробуйте вдоль верхнего или нижнего края Steam Deck OLED перед тем, как сдвигать его в сторону ручки.

Сдвиньте медиатор вдоль края ручки, чтобы освободить защёлки, крепящие её к передней панели.

Повторно вставьте медиатор и проведите им вдоль верхнего и нижнего краёв, пока задняя крышка не станет свободной.

Схватите незащёлкнутую ручку и оттяните её от передней панели, чтобы освободить оставшиеся защёлки.

Снимите заднюю крышку.

Возьмитесь за язычок кабеля батареи, расположенный слева от аккумулятора.

Резко потяните кабель батареи прямо от экранной защиты материнской платы (в сторону батареи), чтобы отключить его.

Этот сгруппированный кабель довольно жёсткий. Если возникают трудности, возьмитесь за язычок ближе к головке разъёма и аккуратно перемещайте его вбок при вытягивании.

Если язычок кабеля кажется хрупким или рвётся в процессе, снимите экранную защиту материнской платы и отсоедините кабель с помощью лопатки.

Когда кабель батареи освободится, он может приподнять экранную защиту материнской платы. Это нормально и не повредит устройство.

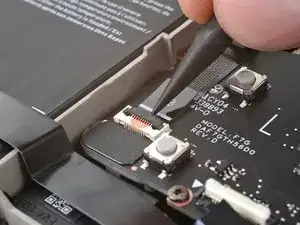

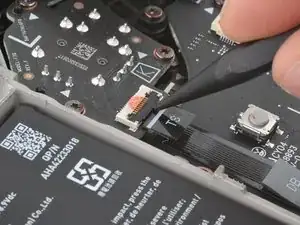

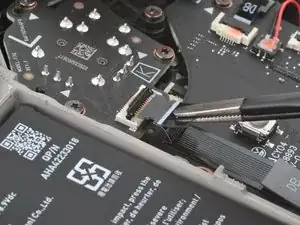

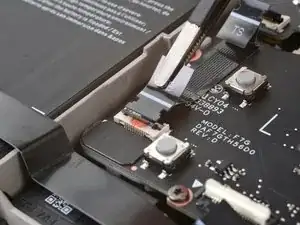

Используйте острый конец лопатки, чтобы приподнять маленькую фиксирующую планку на ZIF‑разъёме левого стика thumbstick.

Язычок этого разъёма может быть помечен как TS.

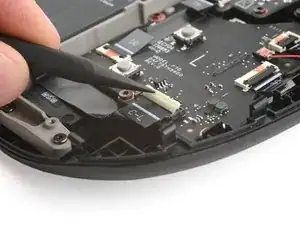

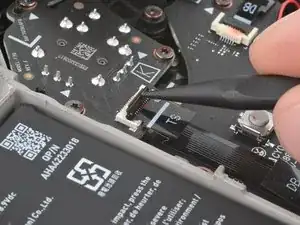

Используйте пинцет или пальцы, чтобы схватить язычок кабеля и аккуратно вытянуть разъём прямо из гнезда для его отключения.

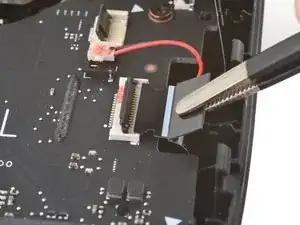

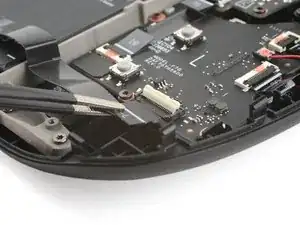

Используйте лопатку, чтобы приподнять маленькую белую фиксирующую планку на ZIF‑разъёме межплатного кабеля левой кнопочной платы.

Язычок этого разъёма может быть помечен как C‑L.

Используйте пинцет или пальцы, чтобы схватить язычок кабеля и вытянуть его прямо из гнезда для отключения.

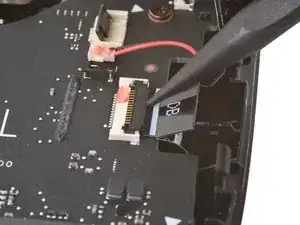

Приподнимите маленькую чёрную фиксирующую планку на ZIF‑разъёме кабеля левого стика.

Язычок этого разъёма может быть помечен как DB.

Вытяните разъём прямо из гнезда для его отключения.

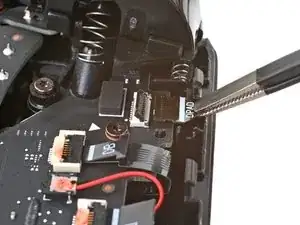

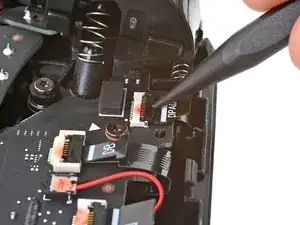

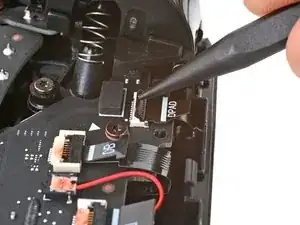

Приподнимите маленькую фиксирующую планку на ZIF‑разъёме крестовины D‑pad, расположенном в верхнем правом углу.

Язычок этого разъёма может быть помечен как DPAD.

Вытяните разъём прямо из гнезда для его отключения.

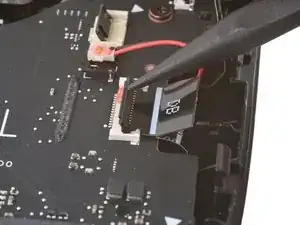

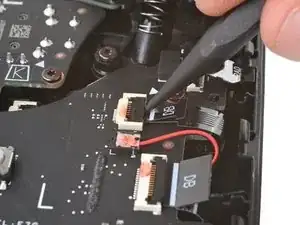

Приподнимите маленькую фиксирующую планку на ZIF‑разъёме кабеля платы тачпада, расположенном прямо под предыдущим.

Язычки оставшихся ZIF‑разъёмов в этой процедуре могут быть помечены как DB.

Поднимите разъём до отделения его лапок и вытяните прямо из гнезда для отключения.

Если вы не заменяете плату кнопок, вы можете оставить этот кабель подключенным и положить плату на правую сторону рамы после удаления винтов.

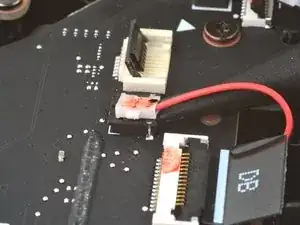

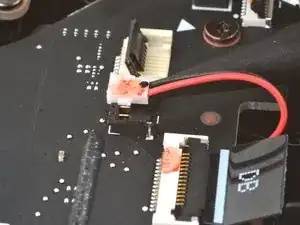

Будьте осторожны при отключении тактильного привода: кабели и разъём очень хрупкие. Поддевать можно только основание белого разъёма, а не сами кабели или гнездо.

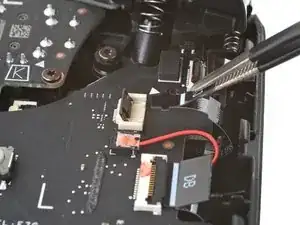

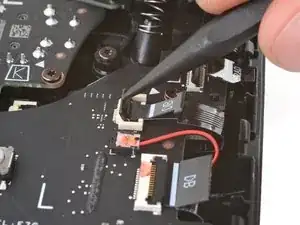

Вставьте кончик лопатки под шейку разъёма кабеля тактильного привода.

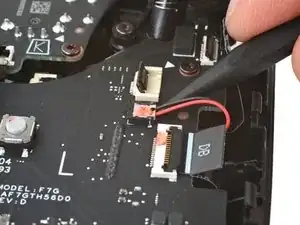

Осторожно подденьте вверх, чтобы отключить его.

Поднимите маленькую фиксирующую планку ZIF‑разъёма кабеля платы тачпада, расположенного сразу под разъёмом тактильного привода.

Вытяните разъём прямо из его гнезда, чтобы отключить его.

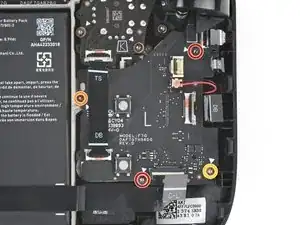

Используйте отвёртку T6 Torx, чтобы удалить четыре винта, крепящие левую плату кнопок:

Два винта длиной 5.9 мм

Один винт длиной 3.8 мм

Один винт длиной 4.9 мм

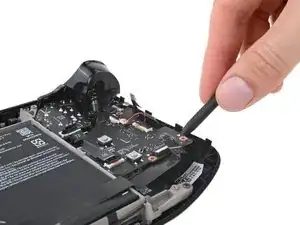

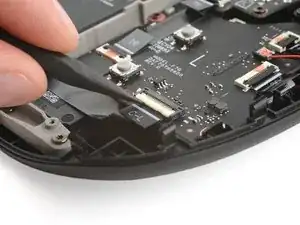

Вставьте кончик лопатки между нижним правым углом платы кнопок и рамой.

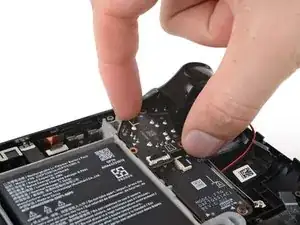

Подденьте вверх, пока не сможете схватить плату кнопок пальцами.

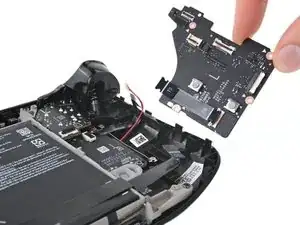

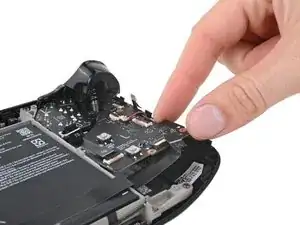

Снимите плату кнопок.

При сборке убедитесь, что ни один из пяти кабелей не оказался зажат под платой кнопок при её установке на место.

Используйте отвёртку T6 Torx, чтобы удалить три винта длиной 5.9 мм, крепящие правый аналоговый стик.

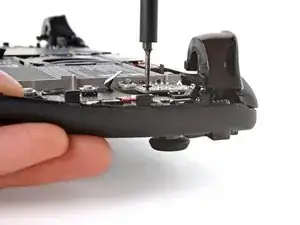

При сборке держите Steam Deck OLED над рабочей поверхностью, чтобы он не опирался на ваш стик при затягивании винтов.

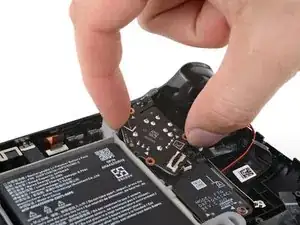

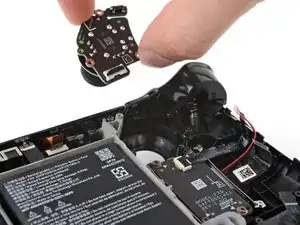

Возьмите края платы стика и поверните её против часовой стрелки, чтобы освободить триггер.

Снимите стик.

Левый триггер находится с вашей правой стороны, поскольку Steam Deck OLED лежит вверх дном.

Триггер защёлкивается на двух штифтах в раме, которые также служат петлёй.

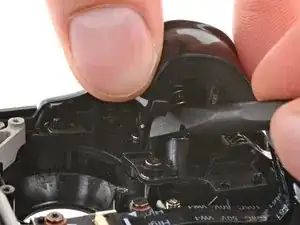

Положите плоский конец лопатки на внутренний край левой защёлки триггера.

Используя пальцы, сдвиньте триггер влево, одновременно поддевая лопаткой между защёлкой и штифтом.

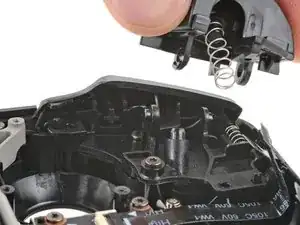

С помощью лопатки поверните защёлку триггера наружу, в сторону и вверх от штифта, чтобы отщёлкнуть её.

При сборке защёлкните сначала правый штифт. После установки нажмите на триггер, чтобы защёлкнуть левый штифт — вы услышите характерный «щёлчок».

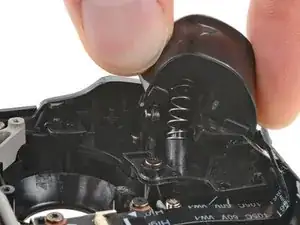

Проверьте, правильно ли выровнена пружина триггера. Проверьте работу триггера перед продолжением сборки.

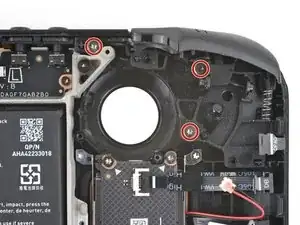

Используйте отвёртку T6 Torx, чтобы удалить три винта длиной 5.9 мм, закрепляющие левый модуль бампера.

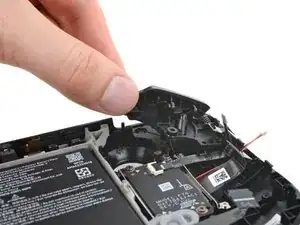

Возьмитесь за левую сторону сборки бампера и снимите её со штифтов выравнивания.

Сдвиньте сборку влево, чтобы освободить выступ на правом крае рамы.

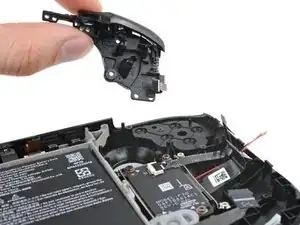

Снимите сборку.

Мембрана крестовины (D‑pad) и кнопок обзора может оставаться приклеенной к нижней стороне кронштейна бампера. В таком случае удалите её.

При сборке совместите кронштейн бампера со направляющими в раме при установке на место.
