Замена промывочного контейнера MFC-J4410DW

Перед началом разборки выключите принтер и отключите шнур питания.

Откройте переднюю крышку доступа и извлеките любые карты или кабели. Закройте крышку доступа.

Снимите лоток для бумаги.

Извлеките картриджи с чернилами.

Возможно, стоит установить защитную деталь, чтобы предотвратить высыхание трубок подачи чернил во время снятия картриджей.

Откройте крышку принтера, используя выемки для пальцев по бокам.

Отключите и извлеките любые кабели, находящиеся под крышкой.

Снимите заглушки портов LAN и EXT (если они установлены).

Удерживая крышку одной рукой, потяните за крючок на задней части демпфера опоры, затем снимите демпфер с крышки.

Снимите демпфер с опоры.

Поставьте опору вертикально и вытащите её прямо из принтера.

Используйте палец или лопатка, чтобы отвести вверх и освободить две защёлки на правой стороне крышки жгута.

Снимите крышку жгута. Слева есть две защёлки, которые нужно освободить покачиванием, и одна спереди.

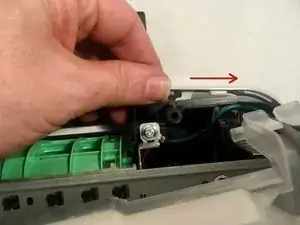

Отверните винт Phillips #2 длиной 6 мм, крепящий провод заземления жгута мотора ADF.

Момент затяжки: 0.40±0.10 N•m

Сервисное руководство Brother указывает моменты затяжки для всех винтов, но точный момент, как правило, не обязателен.

На последующих шагах вы отключите следующие кабели:

CIS плоский кабель

Жгут мотора сканера

Жгут мотора ADF

Жгут датчика обнаружения документа/положения сканирования документа

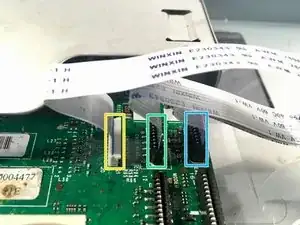

Вытащите CIS плоский кабель из его разъёма.

Вынимайте все плоские кабели, тянув их прямо вверх из разъёмов, удерживая за синие язычки на кабелях.

Вытащите жгут мотора сканера из его разъёма.

Вытащите жгут мотора ADF из его разъёма.

Вытащите жгут датчика обнаружения документа/положения сканирования документа из его разъёмов.

Вставьте лопатка между держателем жгута сканера и рамой, чтобы освободить защёлку. На противоположной стороне имеется вторая защёлка.

Поднимите держатель жгута сканера из его рамки.

Примечание при сборке: Перед повторным закреплением держателя жгута рекомендуется снова установить опору крышки (Step 2), чтобы минимизировать натяжение проводки.

Нажмите на защёлку, чтобы закрепить держатель жгута сканера на крышке сканера.

Выведите жгут датчика обнаружения документа/положения сканирования документа и жгут мотора ADF из держателя жгута.

При сборке положите на стекло сканера прокладку толщиной 20 мм (книгу, стопку бумаги), закройте крышку сканера, затем пропустите жгут датчика обнаружения документа/положения сканирования документа и жгут мотора ADF через держатель жгута. Это обеспечит правильное натяжение жгутов для сканирования толстых книг.

Удерживая крышку сканера вертикально обеими руками, потяните её назад, затем снимите с принтера.

Снимите шесть винтов Phillips #2 длиной 12 мм, крепящих верхнюю крышку к принтеру.

Момент затяжки: 0.70±0.10 N•m

Снимите верхнюю крышку.

При установке убедитесь, что держатель проводки панели управления входит в свой паз на верхней крышке.

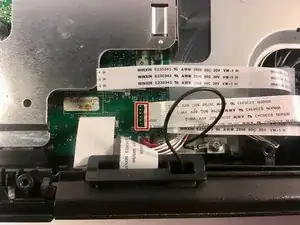

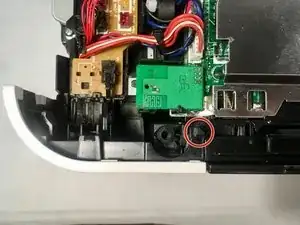

Извлеките датчик заполнения поглотителя чернил из его разъёма.

Выведите проводку из её жгута.

Отстегните поглотитель чернил от жгута, потянув его вверх и вправо.

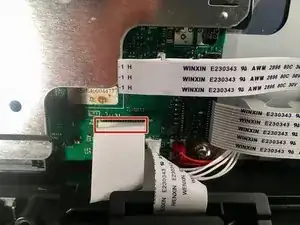

Снимите плоский кабель платы MJ.

Выведите плоский кабель платы MJ из жгута.

Отверните винт Phillips #2 длиной 6 мм, крепящий экран MJ.

Момент затяжки: 0.40±0.10 N•m

Снимите экран MJ.

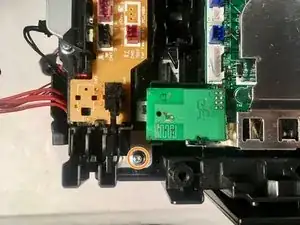

Отверните винт Phillips #2 длиной 6 мм, крепящий узел платы MJ.

Момент затяжки: 0.40±0.10 N•m

Оттяните фиксатор сборки печатной платы MJ.

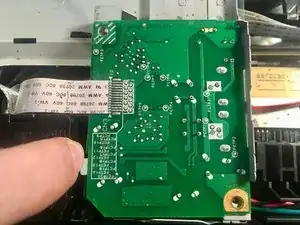

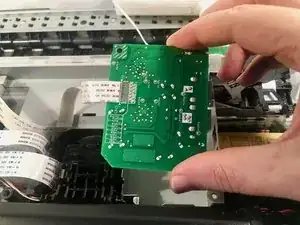

Снимите сборку печатной платы MJ.

Освободите верхний крючок на передней крышке.

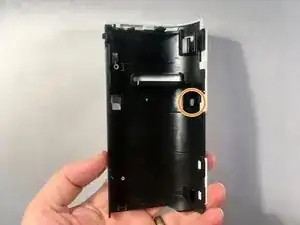

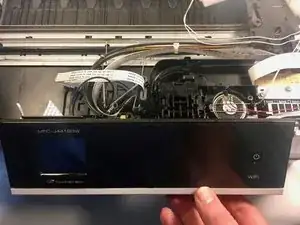

Подденьте и снимите переднюю крышку. Обратите внимание на защёлку на левой стороне крышки.

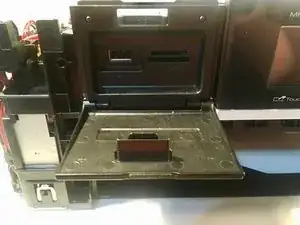

Откройте крышку модуля носителя.

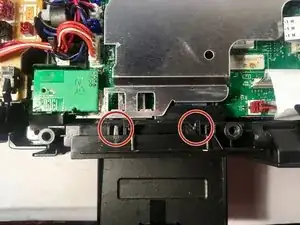

Освободите два крючка, удерживающие внутреннюю крышку модуля носителя на принтере.

Снимите внутреннюю крышку модуля носителя.

После этого можно закрыть крышку модуля носителя, чтобы она не мешала.

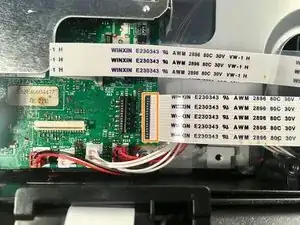

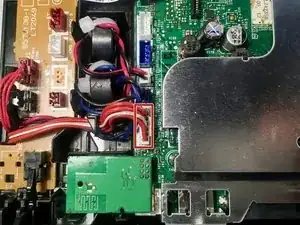

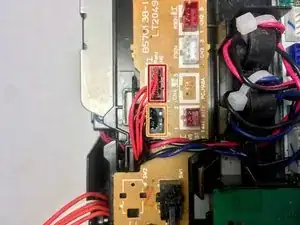

Отсоедините жгут проводки блока питания от основной сборки печатной платы и выведите его из каркаса основной печатной платы.

Снимите следующие жгуты проводки с узла печатной платы реле датчиков и выведите их из каркаса основной печатной платы:

Жгут энкодера датчика подачи бумаги

Жгут датчика обратного хода

Возможно, будет удобнее отложить выведение жгута двигателя каретки и жгута двигателя подачи бумаги до тех пор, пока вы не выведете жгут датчика обратного хода.

Снимите следующие жгуты проводки с основной сборки печатной платы и выведите их из каркаса основной печатной платы:

При выведении этих жгутов потяните вверх за прикреплённые магниты, чтобы вытащить их из держателей.

Жгут двигателя подачи бумаги

Жгут двигателя каретки

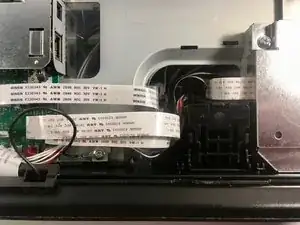

Снимите плоский кабель панели управления.

Снимите плоский кабель датчика долива чернил.

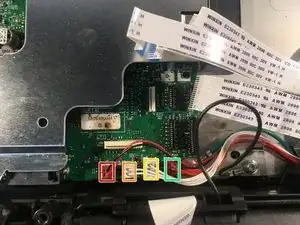

Снимите следующие кабели:

Плоский кабель печатной платы каретки 1

Плоский кабель печатной платы каретки 2

Плоский кабель печатной платы каретки 3

Снимите следующие жгуты проводки, прикреплённые к каркасу основной печатной платы:

Жгут динамика

Жгут датчика крышки чернил

Жгут датчика кулачка очистки

Жгут датчика регистрации

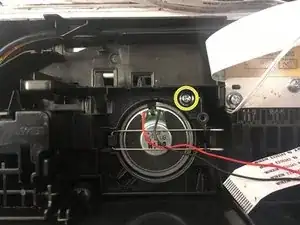

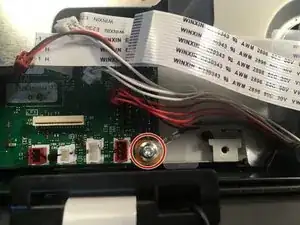

Снимите винт Phillips #2 6 мм, закрепляющий провод заземления панели управления.

Крутящий момент: 0.40±0.10 N•m

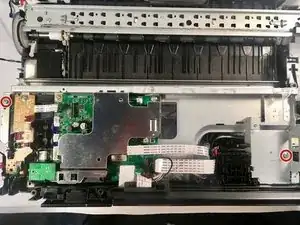

Снимите два винта Phillips #2 10 мм, фиксирующие каркас основной печатной платы.

Крутящий момент: 0.40±0.10 N•m

Снимите последний винт Phillips #2 6 мм, фиксирующий каркас основной печатной платы.

Крутящий момент: 0.45±0.10 N•m

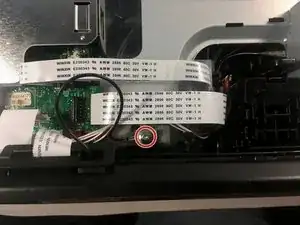

Снимите винт Phillips #2 6 мм, закрепляющий провод FG.

Крутящий момент: 0.40±0.10 N•m

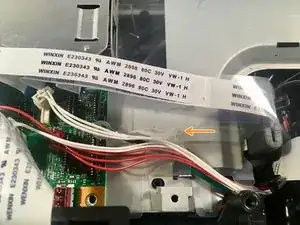

Отстегните язычок прозрачного держателя проводки.

При сборке убедитесь, что пластиковый язычок справа входит в паз за плоскими кабелями.

Снимите каркас основной печатной платы.

Перед установкой убедитесь, что трубки с чернилами под ним не пережаты.

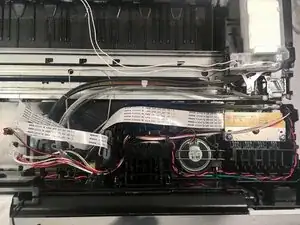

Выведите жгут датчика обратного хода (чёрный) и жгут двигателя подачи бумаги (красный и чёрный) с левой стороны опорной пластины трубок.

Выведите жгут динамика (красный и чёрный), жгут датчика кулачка очистки (белый, трёхпроводный), жгут датчика регистрации (оранжевый), жгут датчика крышки чернил (белый, двухпроводный), жгут двигателя каретки (красный и чёрный) и провод FG (зелёный) с правой стороны опорной пластины трубок.

Выведите плоский кабель датчика долива чернил с опорной пластины трубок.

Снимите левый винт Phillips #2 10 мм, фиксирующий опорную пластину трубок.

Снимите центральный винт Phillips #2 10 мм, фиксирующий опорную пластину трубок.

Снимите правый винт Phillips #2 10 мм, фиксирующий опорную пластину трубок.

Крутящий момент для всех трёх винтов: 0.40±0.10 N•m

Наклоните панель управления, чтобы освободить стопор крючка наклона.

На нижней стороне панели управления есть кнопка, позволяющая её сложить назад.

Освободите фиксирующий язычок пальцем или металлической лопаткой.

Снимите опорную пластину трубок.

Нет необходимости снимать трубки с чернилами и плоские жгуты. Просто отведите опорную пластину трубок в сторону на принтере. Следите, чтобы трубки с чернилами не пережимались.

При установке убедитесь, что чёрный жгут датчика обратного хода не остался под опорной пластиной трубок.

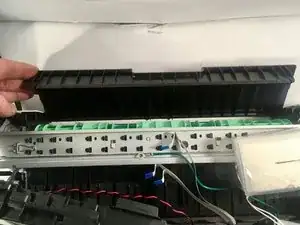

Откройте крышку для очистки застрявшей бумаги.

Нажмите на нижнюю правую боковую крышку в направлении стрелки, чтобы освободить её крючки от принтера. Здесь может пригодиться металлическая лопатка.

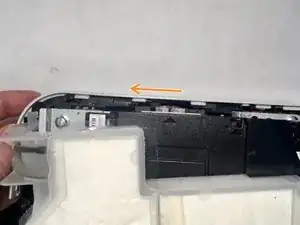

Потяните нижнюю правую боковую крышку назад, чтобы освободить её крючки, и снимите её с принтера. Снова может пригодиться металлическая лопатка для поддевания назад.

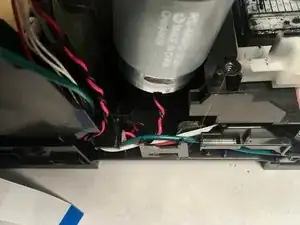

Выведите провод FG (зелёный), жгут датчика кулачка очистки (белый) и жгут датчика регистрации (оранжевый) с правой стороны устройства.

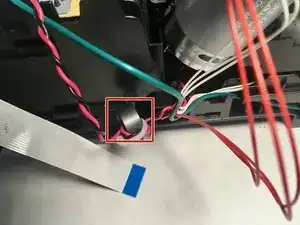

Снимите магнит, прикреплённый к жгуту двигателя каретки (красный и чёрный), из его слота.

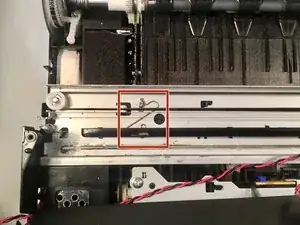

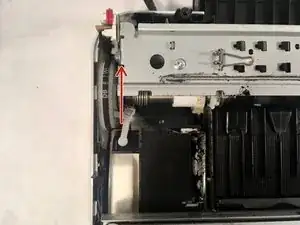

Снимите пружину левой рамы каретки, оттянув язычок внизу назад.

Поверните зубчатое колесо ролика подачи бумаги в направлении стрелки, пока упор головки блока обслуживания не защёлкнется.

Начиная с этого шага, может быть полезно надеть нитриловые перчатки, чтобы защитить руки от чернил. Но не переживайте; пятна легко смываются.

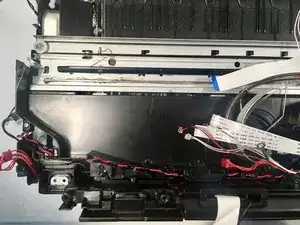

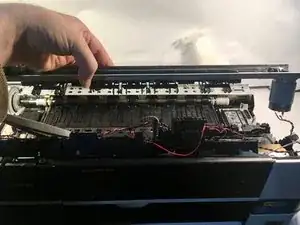

Сдвиньте узел головки/каретки в положение для снятия в самом левом положении. Пока не вытаскивайте его.

Это слот для снятия.

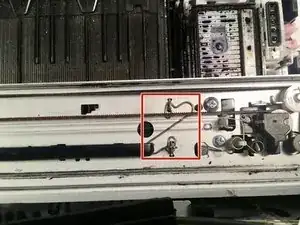

Снимите пружину правой рамы каретки.

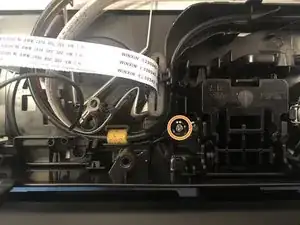

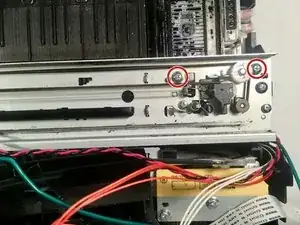

Снимите два винта Phillips #2 длиной 10 мм, фиксирующих узел рамы каретки.

Крутящий момент: 0.60±0.10 Н·м

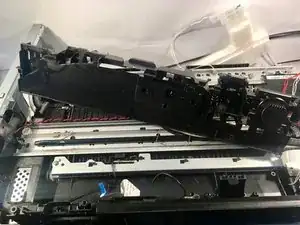

Поднимите узел рамы каретки из принтера, следя за тем, чтобы узел головки/каретки оставался над своими направляющими для снятия.

При установке обратно убедитесь, что он правильно сядет. Возможно, потребуется пошевелить его, но при правильной установке он встанет плотно.

Обратите внимание на эти крючки, которые должны отстегнуться от сборки переключающей рамы спереди при снятии. Просто пошевелите узел рамы каретки во время подъёма, и они должны освободиться.

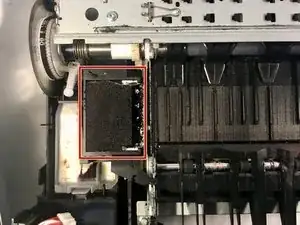

Снимите промывочную базу, поднимая её строго вверх.

Пригодится сложенная бумажная салфетка или бумажное полотенце, чтобы положить её на них.

Промывочная база снята.

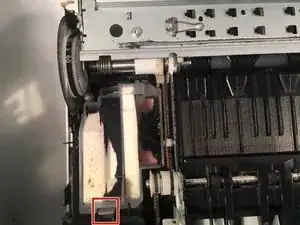

Снимите промывочную коробку, отщёлкнув передний крючок, затем наклонив её вверх, чтобы освободить задний крючок.

При установке обратно просто прижмите её прямо вниз.

Промывочная коробка снята.
