Замена беспроводного модуля Brother MFC-490CW
Перед тем как начать, убедитесь, что вам действительно нужно заменить этот модуль. Вот несколько решений для распространенных проблем с беспроводной сетью.
Если ничего не поможет, продолжайте с этим руководством.
Шаг 1
Используйте отвертку Phillips #2 для удаления трех винтов размером 12.1 мм, скрепляющих панель управления.
Шаг 2

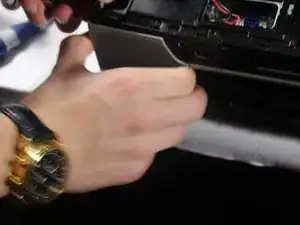

Поднимите переднюю панель устройства.
Осторожно поднимите и отсоедините кабели данных, которые соединяют панель с принтером.
Шаг 3

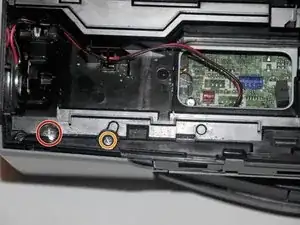

Открутите винт размером 14.1 мм, находящийся с левой стороны устройства.
Открутите винт размером 12.1 мм справа от винта 14.1 мм.
Шаг 4

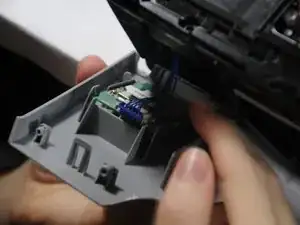

Отогните левую переднюю панель от принтера.
Будьте осторожны. Панель прикреплена с помощью кабеля данных.
Шаг 5
Осторожно отключите разъем, прикрепленный к устройству.
Шаг 6

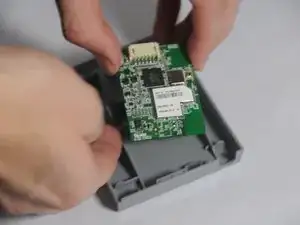

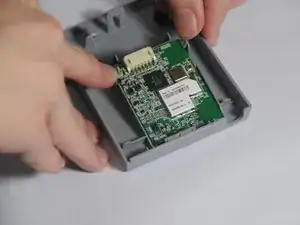

Разведите два зажима, которые фиксируют модуль на месте.
Поднимите модуль.
Заключение
Чтобы собрать ваш беспроводной модуль, выполните эти инструкции в обратном порядке.
