Снятие верхней крышки MFC-J4410DW

Перед началом разборки выключите принтер и отключите шнур питания.

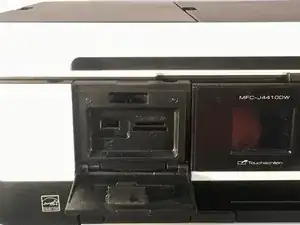

Откройте переднюю дверцу доступа и извлеките любые карты или кабели, которые там находятся. Закройте дверцу доступа.

Снимите лоток для бумаги.

Извлеките картриджи с чернилами.

Вы можете установить защитную деталь, чтобы предотвратить высыхание трубок с чернилами пока картриджи сняты.

Откройте крышку принтера, используя выступы для пальцев по бокам.

Отключите и снимите любые кабели, находящиеся под крышкой.

Снимите заглушки портов LAN и EXT (если установлены).

Удерживая крышку одной рукой, потяните крючок на задней части демпфера опоры, затем снимите демпфер с крышки.

Снимите демпфер с опоры.

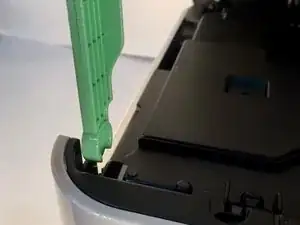

Поверните опору в вертикальное положение и вытяните её прямо из принтера.

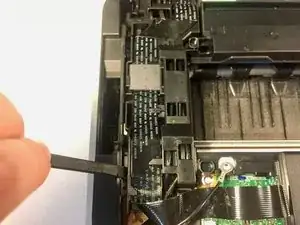

Используйте палец или лопатку, чтобы отщёлкнуть две защёлки на правой стороне крышки жгута, поддев её вверх.

Снимите крышку жгута. Слева есть две защёлки, которые нужно пошевелить, чтобы освободить, и одна спереди.

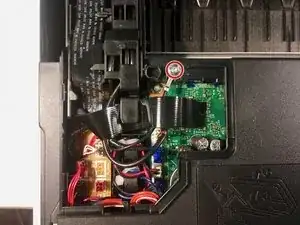

Снимите винт Phillips #2 6 мм с заземляющего провода жгута мотора ADF.

Крутящий момент: 0.40±0.10 N•m

Сервисное руководство Brother указывает крутящие моменты для всех винтов, но точный момент затяжки, как правило, не обязателен.

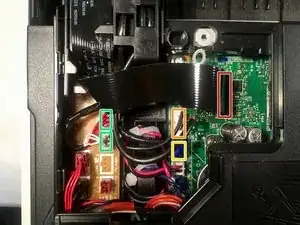

В последующих шагах Вы отключите следующие кабели:

CIS плоский кабель

Жгут мотора сканера

Жгут мотора ADF

Жгут датчика обнаружения документа/позиции сканирования документа

Вытащите CIS плоский кабель из его разъёма.

Вынимайте все плоские кабели непосредственно вверх из их разъёмов, держа за сам кабель на синих язычках.

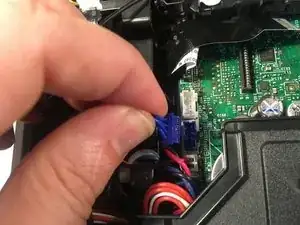

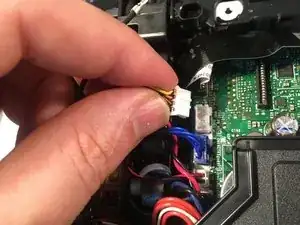

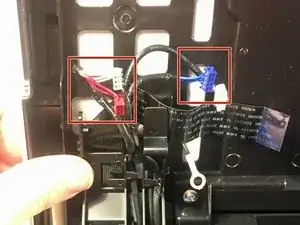

Вытащите жгут мотора сканера из его разъёма.

Вытащите жгут мотора ADF из его разъёма.

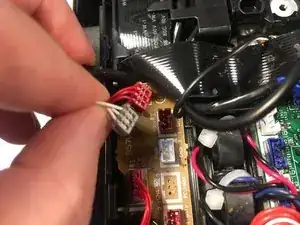

Вытащите жгут датчика обнаружения документа/позиции сканирования из его разъёмов.

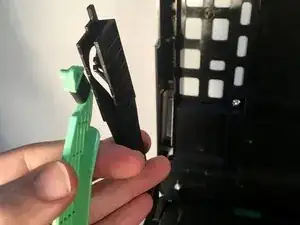

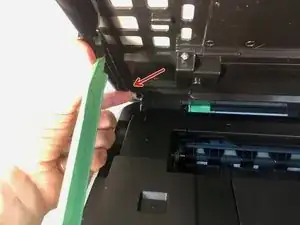

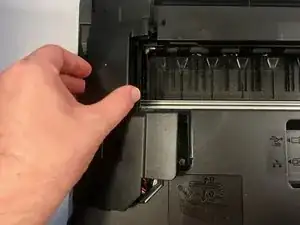

Вставьте лопатку между держателем жгута сканера и рамой, чтобы освободить защёлку. Есть вторая защёлка с противоположной стороны.

Поднимите держатель жгута сканера из его рамы.

Примечание при сборке: Перед повторным присоединением держателя жгута рекомендуется снова установить опору крышки (Step 2), чтобы уменьшить натяжение проводки жгутов.

Нажмите на защёлку, чтобы зафиксировать держатель жгута сканера на крышке сканера.

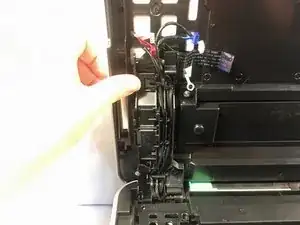

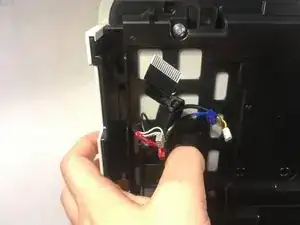

Выведите жгут датчика обнаружения документа/позиции сканирования и жгут мотора ADF из держателя жгута сканера.

При сборке положите на стекло сканера прокладку толщиной 20 мм (книгу, стопку бумаги), закройте крышку сканера, затем пропустите жгут датчика обнаружения документа/позиции сканирования и жгут мотора ADF через держатель жгута. Это обеспечит правильное натяжение жгутов для сканирования толстых книг.

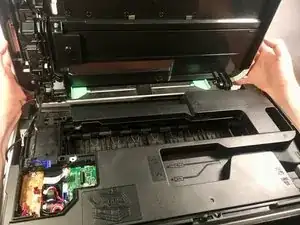

Удерживая крышку сканера вертикально, потяните её назад обеими руками, затем снимите её с принтера.

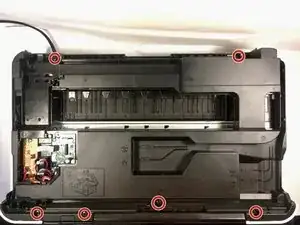

Снимите шесть винтов Phillips #2 12 мм, крепящих верхнюю крышку к принтеру.

Крутящий момент: 0.70±0.10 N•m

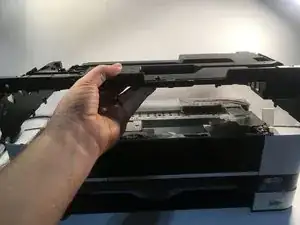

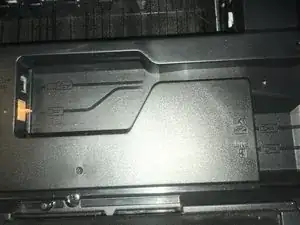

Снимите верхнюю крышку.

При установке убедитесь, что держатель проводки панели управления вставлен в свой паз на верхней крышке.

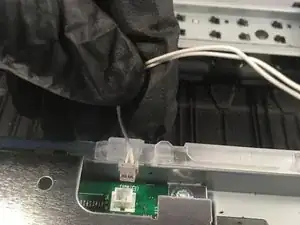

Извлеките датчик наполнения абсорбера чернил из его разъёма.

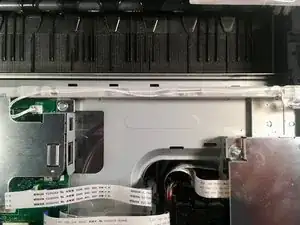

Выведите проводку из её жгута.

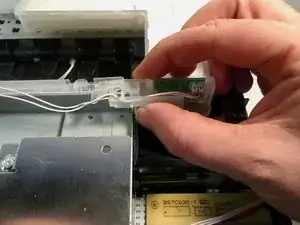

Отщёлкните абсорбер чернил от жгута, потянув его вверх и вправо.
