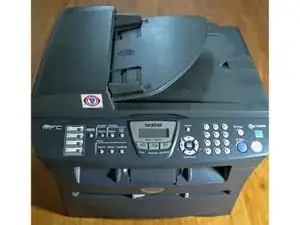

Разборка Brother MFC-7820N

Отключите питание и USB-кабель!

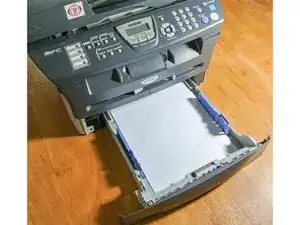

Полностью извлеките лоток для бумаги.

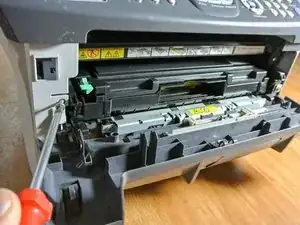

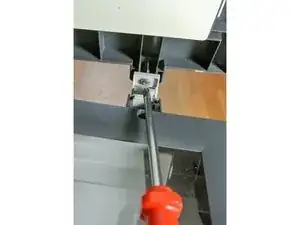

Откройте переднюю крышку и извлеките винт на левой стороне.

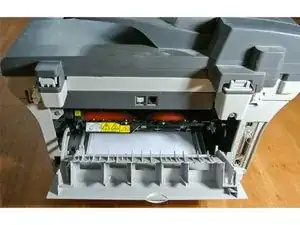

Переверните принтер и откройте заднюю крышку.

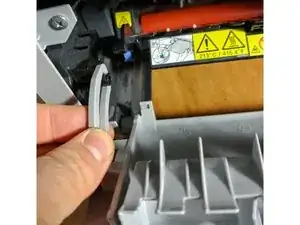

Снимите заднюю крышку: после открытия начинайте снимать её. Нажмите с левой части к правой и сдвиньте крышку на себя.

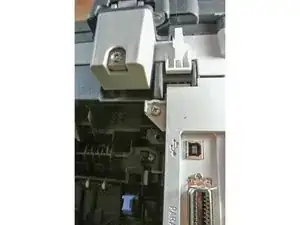

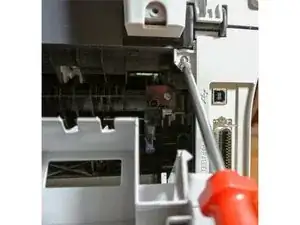

Удалите винт на правой стороне, как показано на изображении. Если вы хотите снять автоподатчик документов, этот винт также можно удалить сейчас.

Чтобы снять боковую крышку со стороны, где подключены внутренние кабели и расположена материнская плата, выполните следующие действия:

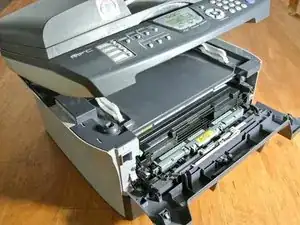

Поднимите верхнюю крышку (не автоподатчик документов). Имеется в виду крышка под стеклом сканера.

Теперь поверните ту сторону к себе, с которой вы уже сняли винты.

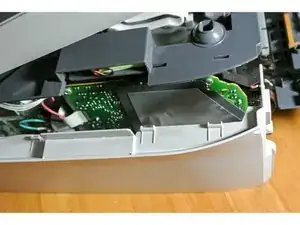

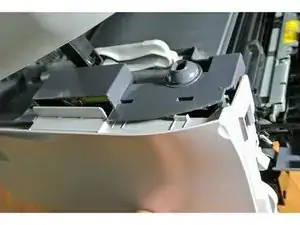

Боковая крышка удерживается защёлками, поэтому это может быть немного сложно. Начните с правой стороны, чтобы снять крышку. Немного приподнимите более тёмные серые пластиковые части.

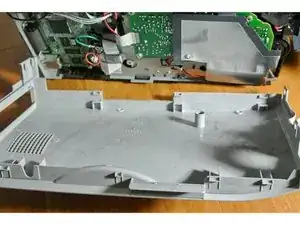

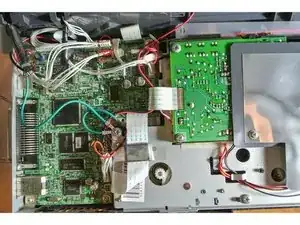

После полного снятия крышки перед вами откроется вид материнской платы, кабелей и разъёмов.

Чтобы снять или заменить блок автоподатчика (ADF), нужно отсоединить кабели, отмеченные на первой фотографии.

Сзади снимите винт у правой петли ADF.

Осторожно вытяните кабель.

Откройте область стекла сканера и будьте осторожны, чтобы ADF не упал с левой стороны. Это может сломать петлю на противоположной стороне.

Теперь удалите винт на внутренней стороне правой петли. Убедитесь, что используете отвертку соответствующего размера — в этом месте это особенно важно.

Теперь вы можете снять или заменить ADF.
