Замена стекла сканера Canon ImageCLASS MF4350d
Это руководство поможет заменить стекло сканера. Стекло может потребоваться заменить, если на нём заметны царапины, оно разбито или треснуто. ВАЖНО: Если стекло разбито, при замене соблюдайте повышенную осторожность. Разбитое стекло может причинить вред Вам и окружающим. Также, если при сканировании появляются пятна, убедитесь, что на стекле нет отпечатков, пятен или пыли. Возможно, потребуется очистить стекло средством для мытья стекол.
Шаг 1
Если в любой момент Вы заметите трещины или осколки стекла, обращайтесь с ним осторожно. Разбитое стекло острое и может причинить серьёзные травмы.
Поднимите крышку. Тщательно осмотрите стекло. Если есть трещины или осколки, действуйте с максимальной осторожностью.
Шаг 2

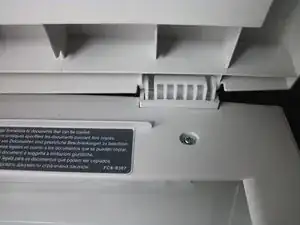

Найдите чёрные и белые петли.
Аккуратно извлеките чёрные и белые петли.
Шаг 3

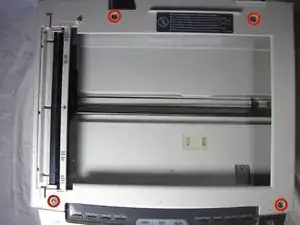

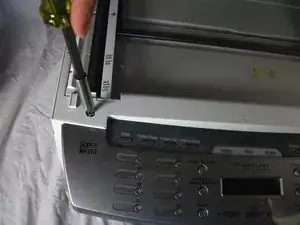

Далее найдите и удалите четыре винта 10 мм.
Шаг 4

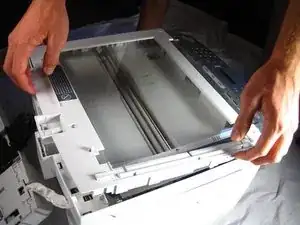

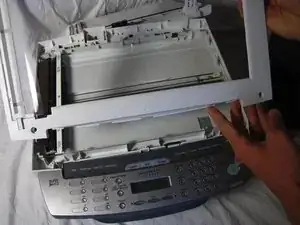

Аккуратно подденьте верхнюю панель, начиная с задней части принтера.
Шаг 5
После снятия панели проверьте, нет ли разбитого стекла. Если имеются осколки, обращайтесь с ними в перчатках. При неправильном обращении разбитое стекло может вызвать травмы.
Шаг 6

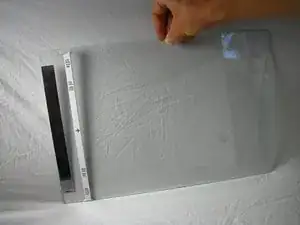

Извлеките повреждённое стекло и установите новое стекло в принтер в соответствии с изображением.
Завершение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
