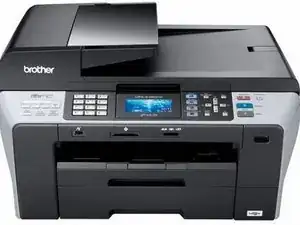

Как очистить сопла печатающей головки струйного принтера Brother

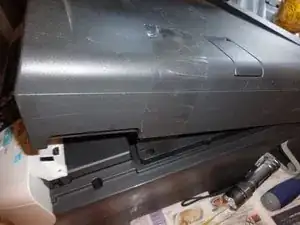

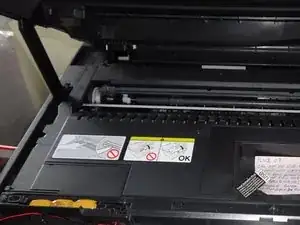

Скрепите верхнюю часть принтера и сканера скотчем

*примечание: я начал с уже удаленных лотков для бумаги

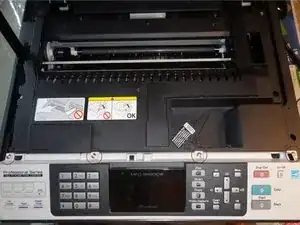

Отвинтите 4 винта, удерживающих переднюю панель дисплея

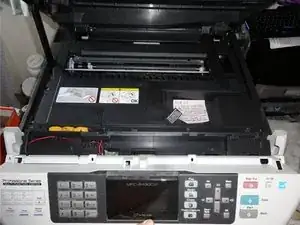

Поднимите панель дисплея

Аккуратно отсоедините синий разъём и ленточный кабель

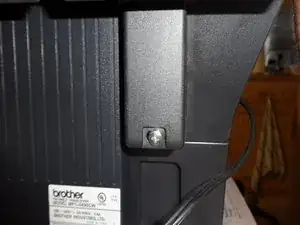

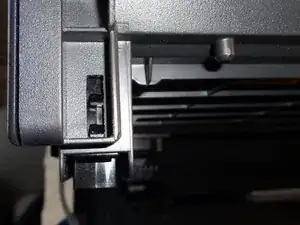

Отвинтите 2 винта шарниров с задней стороны принтера

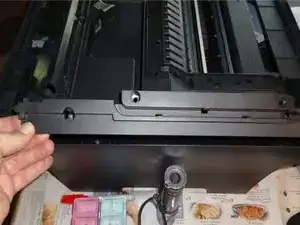

Снимите опорную скобу

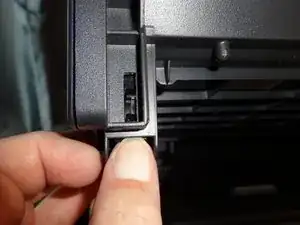

Нажмите на фиксатор, чтобы освободить защёлки, затем аккуратно потяните на себя, чтобы снять заднюю часть

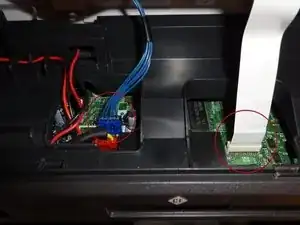

Снимите крышку с правой стороны, чтобы открыть ленточный кабель, аккуратно используйте пинцет для освобождения фиксаторов

Отключите ленточный кабель и вытяните его

*примечание при сборке: держатели ленточного кабеля можно снять, чтобы упростить прокладку кабеля. Аккуратно нажмите на фиксаторы лопаткой

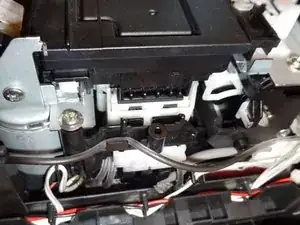

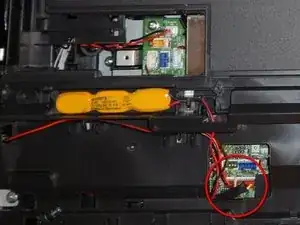

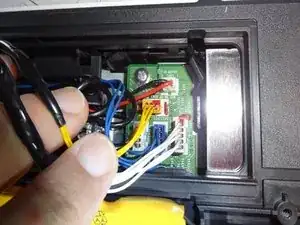

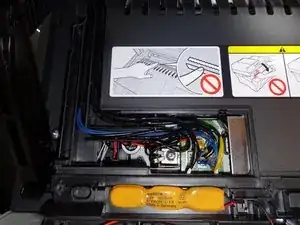

Снимите панель с левой стороны, чтобы открыть разъёмы проводки для верхней части принтера

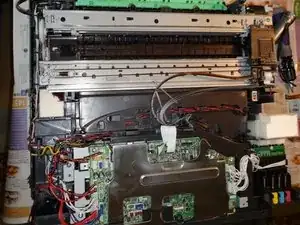

После отключения разъёмов снимите верхнюю часть принтера и отложите в сторону

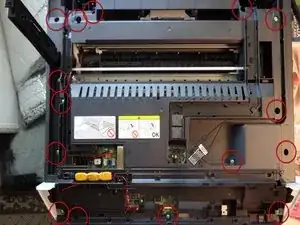

Выкрутите 15 винтов крышки

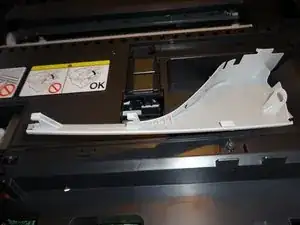

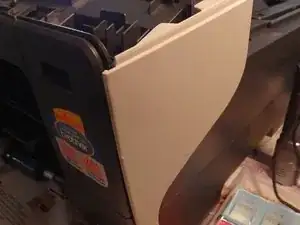

Снимите боковые крышки слева и справа

Снимите передние углы, аккуратно потянув вверх

Откройте заднюю крышку для устранения засорения бумагой

Снимите крышку и отложите в сторону

Сдвиньте прозрачный направляющий стержень печатающей головки с фиксатора с правой стороны

*примечание: наденьте перчатки, если ещё не сделали этого. Может быть грязно.

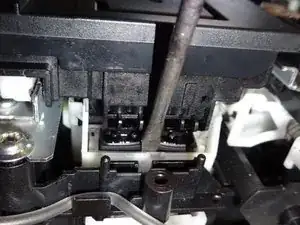

Используя лопатку, нажмите вниз на пластиковую обойму каретки, на которой покоится печатающая головка

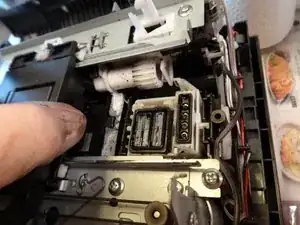

Сдвиньте печатающую головку влево, освободив её для движения

Сдвиньте печатающую головку влево до конца направляющей. Вы почувствуете, как она освободится (при этом приподнимется вверх, когда совместится с вырезом)

Сдвиньте блок печатающей головки к задней части устройства и снимите его с задней направляющей

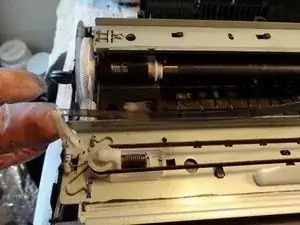

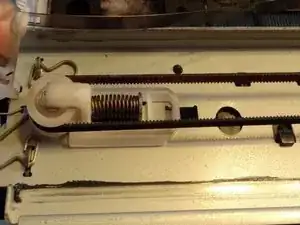

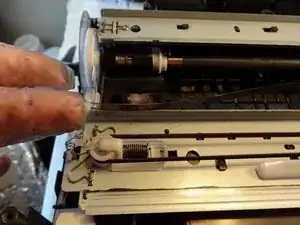

Используя лопатку, нажмите на пружинный участок белого шкива

Освободите приводной ремень от шкива, пока пружина сжата

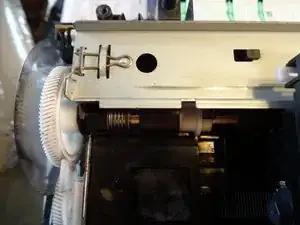

Снимите приводной ремень с шестерни с другой стороны устройства

Очистка с использованием бумажного полотенца

Разрежьте лист бумажного полотенца пополам. Сложите его несколько раз, пока ширина не составит около 1/2 дюйма

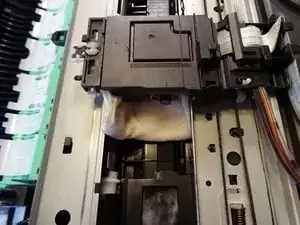

Нанесите несколько капель дистиллированной воды на полотенце и поместите его в желоб под печатающей головкой. Переместите печатающую головку над полотенцем и оставьте на 15 минут. Это размягчит чернила на головке

Верните блок печатающей головки в исходное положение. Скорее всего, Вы заметите, что на полотенце появилось большое чёрное пятно чернил (избыточные чернила всех цветов смешались и образовали чёрный цвет)

Если отдельные цвета не различимы, увлажните другой участок полотенца и переместите печатающую головку над новым увлажнённым участком. Повторяйте процедуру, пока не станут отчётливо видны все цвета

*примечание: при сборке обязательно верните печатающую головку в исходное положение (в крайнее правое положение над кареткой парковки)
