Замена трансформатора Canon ImageCLASS MF4350d

Компьютеры

В этом руководстве вы научитесь заменять трансформатор с правой стороны вашего принтера. Не трогайте ничего другого, кроме указанного, особенно на зелёной плате. Вы можете случайно короткое замыкание или повредить электрические конфигурации или получить электрический удар.

Шаг 1

Поднимите крышку принтера, как показано на фото.

Шаг 2

Найдите и удалите два боковых винта по 10 мм. Они находятся с каждой стороны.

Шаг 3

Отстегните пластиковую панель от принтера, начиная сверху.

Вам может понадобиться немного поколебать панель, чтобы ослабить её.

Чтобы снять нижнюю часть панели, аккуратно положите принтер на спину.

Крышка сканера должна быть поддержана при перемещении принтера.

Шаг 4

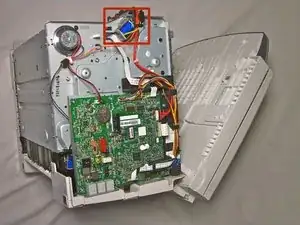

Аккуратно отстегните боковую панель справа (глядя на лицевую сторону принтера) от принтера.

Используйте аккуратное движение взад-вперед, чтобы вытащить крючки.

Шаг 5

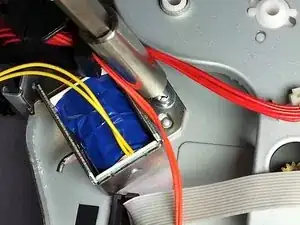

Найдите жёлтый провод, подключённый к металлическому блоку.

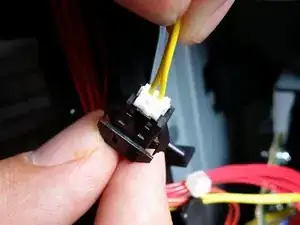

Осторожно вытяните жёлтый провод из чёрного разъёма.

Провода могут полностью отсоединиться от разъёма, поэтому тяните очень осторожно.

Шаг 6

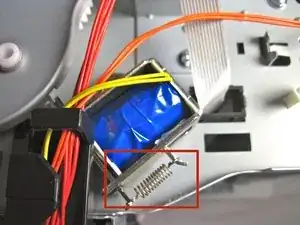

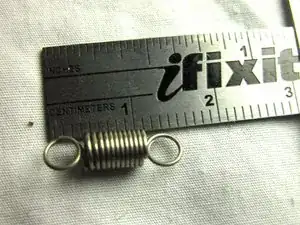

Найдите пружину.

Отстегните пружину с боковой стороны металлического блока.

Шаг 7

Открутите винт 10 мм, прикрепляющий металлическую пластину к принтеру.

Шаг 8

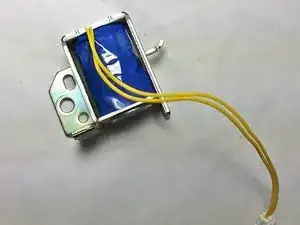

Поднимите трансформатор из принтера.

Перевод руководства с ifixit.com
