Замена абсорбера чернил MFC-J4410DW

Перед началом разборки выключите принтер и отключите сетевой кабель.

Откройте переднюю панель доступа и извлеките все карты или кабели, если они есть. Закройте панель доступа.

Снимите лоток для бумаги.

Извлеките картриджи с чернилами.

Можно установить защитную деталь, чтобы предотвратить высыхание трубок с чернилами во время снятия картриджей.

Откройте крышку принтера, удерживая за выступы по бокам.

Отключите и извлеките все кабели, находящиеся под крышкой.

Снимите заглушки порта LAN и порта EXT (если они установлены).

Удерживая крышку одной рукой, потяните за крючок на задней части демпфера опоры, затем снимите демпфер с крышки.

Снимите демпфер с опоры.

Поверните опору в вертикальное положение и потяните её прямо наружу из принтера.

С помощью пальца или лопатки отожмите две защёлки на правой стороне крышки жгута, поддев её вверх.

Снимите крышку жгута. Слева имеются две защёлки, которые нужно покачать, чтобы освободить, и одна спереди.

Удалите винт Филлипс #2 длиной 6 мм с заземляющего провода жгута мотора АПД.

Крутящий момент: 0.40±0.10 Н·м

В сервисном мануале Brother указаны крутящие моменты для всех винтов, но точный момент затяжки, как правило, не обязателен.

На последующих шагах Вы отключите следующие кабели:

CIS плоский кабель

Жгут мотора сканера

Жгут мотора АПД

Жгут датчика обнаружения документа/положение сканирования документа

Вытяните CIS плоский кабель из его разъёма.

Вынимайте все плоские кабели, тянув их прямо вверх из разъёма, держа за синие вкладки на самих кабелях.

Вытяните жгут мотора сканера из его разъёма.

Вытяните жгут мотора АПД из его разъёма.

Вытяните жгут датчика обнаружения документа/положения сканирования из его разъёмов.

Вставьте лопатка между держателем жгута сканера и рамой, чтобы освободить защёлку. На противоположной стороне есть вторая защёлка.

Поднимите держатель жгута сканера из рамы.

Примечание при сборке: Перед повторным присоединением держателя жгута рекомендуется снова установить опору крышки (Step 2), чтобы уменьшить натяжение проводки жгутов.

Нажмите на защёлку, чтобы зафиксировать держатель жгута сканера на крышке сканера.

Выведите из держателя жгута проводку датчика обнаружения документа/положения сканирования и жгут мотора АПД.

При сборке положите на стекло сканера прокладку толщиной 20 мм (книгу, стопку бумаги), закройте крышку сканера, затем пропустите проводку датчика обнаружения документа/положения сканирования и жгут мотора АПД через держатель жгута. Это обеспечит правильное натяжение жгутов для сканирования толстых книг.

Держа крышку вертикально обеими руками, потяните её назад, затем снимите с принтера.

Удалите шесть винтов Филлипс #2 длиной 12 мм, крепящих верхнюю крышку к принтеру.

Крутящий момент: 0.70±0.10 Н·м

Снимите верхнюю крышку.

При установке убедитесь, что держатель проводки панели управления вставляется в щель на верхней крышке.

Извлеките датчик заполнения абсорбера чернил из его разъёма.

Выведите проводку из её жгута.

Отстегните абсорбер чернил от жгута, потянув вверх и вправо.

Для этого шага поверните принтер так, чтобы задняя часть была обращена к Вам.

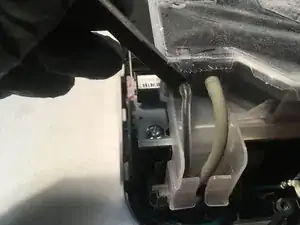

Снимите сливную трубку и трубку вентиляции воздуха с блока абсорбера чернил. Может пригодиться лопатка.

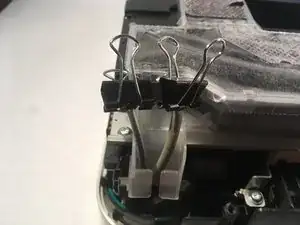

Перекусите концы трубок, чтобы они не протекали.

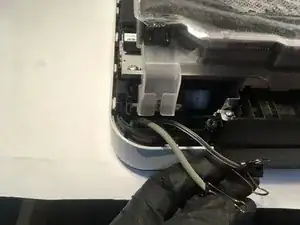

Выведите трубки из держателя.

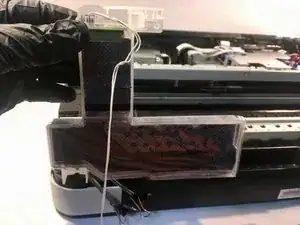

Поверните блок абсорбера чернил на 90° по вертикали и выньте его из гнезда, потянув вверх.
