Замена стекла сканера Brother MFC-490CW
Стекло, на которое вы кладете документы, может разбиться или треснуть, в результате чего эта функция станет непригодной. В этом руководстве объясняется, как изолировать и затем заменить стекло сканера.
Шаг 1

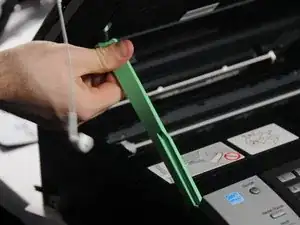

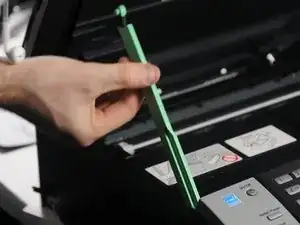

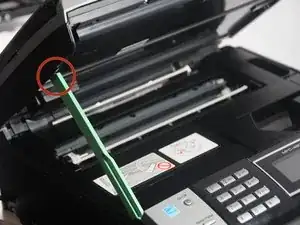

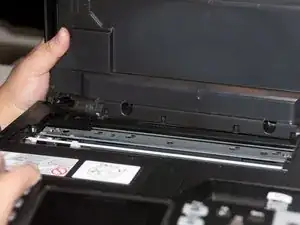

Поверните зеленую часть, чтобы сканирующая головка имела полный диапазон движений.
Шаг 2

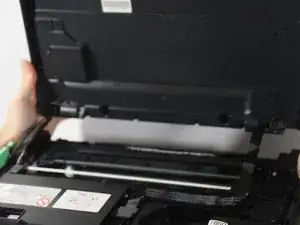

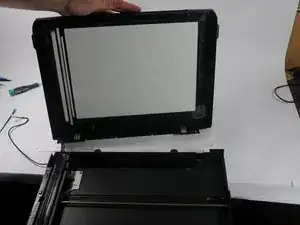

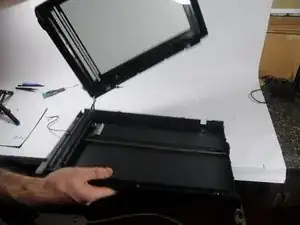

Чтобы снять сканирующую головку, откройте её наполовину и сдвиньте петли, головка будет снята.
Шаг 3

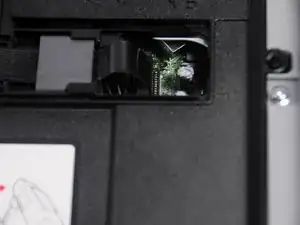

Панели для доступа к проводам будут открыты, когда головка будет снята.

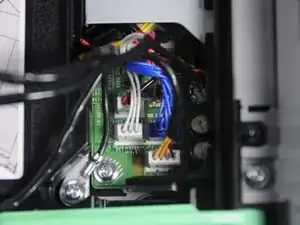

Отключите все цветные провода от принтера и отвинтите другие провода для полного снятия.

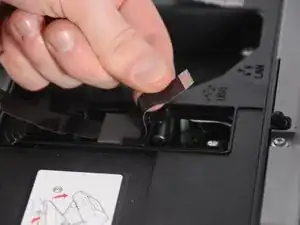

Потяните черную вкладку от принтера для удаления.
Шаг 4

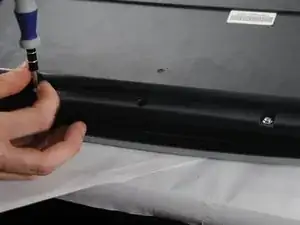

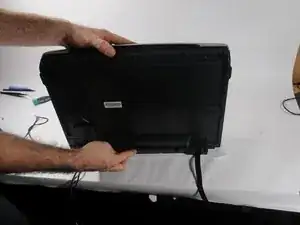

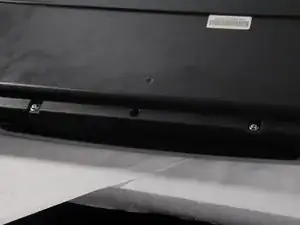

Как только сканер будет отсоединен от принтера, снимите все винты на нижней базе.
Используйте отвертку с крестовой головкой #2, чтобы открутить два винта размером 12.1 мм.
Шаг 5

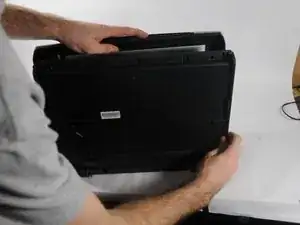

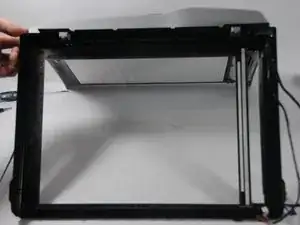

Чтобы отделить основание от стекла, держите его вертикально и отделяйте вдоль края, где вы сняли винты.
Используйте руки для доступа к стеклу.
Держите всё плоским после удаления стекла, чтобы не потерять мелкие детали.
Шаг 6

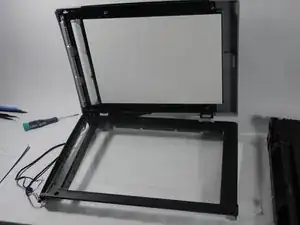

Отключите стекло от направляющих.
Удалите старое или разбитое стекло.
Замените его, используя клейкую ленту вдоль дна каретки, и соберите обратно.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
