Замена лампы сканера Canon ImageCLASS MF4350d

Компьютеры

Если по какой-то причине лампа сканера не работает должным образом, вам может потребоваться заменить её. Если вы видите разбитое стекло от лампы или другое, работайте в перчатках. Разбитое стекло может причинить вред вам и окружающим.

Шаг 1

Если вы в какой-то момент увидите стекло, которое кажется треснувшим или разбитым, обращайтесь с ним осторожно. Разбитое стекло острое и может причинить серьезные повреждения.

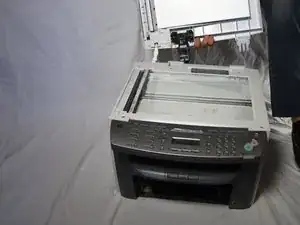

Поднимите крышку. Затем внимательно осмотрите стекло. Если есть трещины или разбитые фрагменты, обращайтесь с ними с исключительной осторожностью.

Шаг 2

Найдите черные и белые петли.

Осторожно извлеките черные и белые петли.

Шаг 3

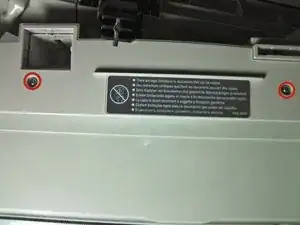

Затем найдите и удалите четыре винта по 10 мм.

Шаг 4

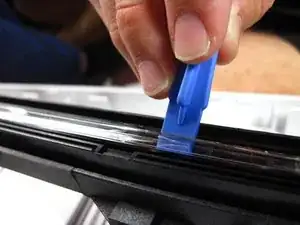

Осторожно подденьте верхнюю крышку, начиная с задней части принтера.

Шаг 5

После того как вы сняли крышку, убедитесь, что нет разбитого стекла. Если есть разбитое стекло, работайте в перчатках. Неправильная работа с разбитым стеклом может привести к травмам.

Шаг 6

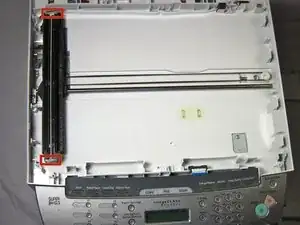

Две белые вставки расположены по бокам черного компонента, в котором находится лампа сканера. Вытяните эти вставки и отложите в сторону.

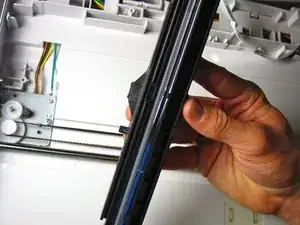

Извлеките черный компонент, осторожно подняв его от черного сканера.

Шаг 7

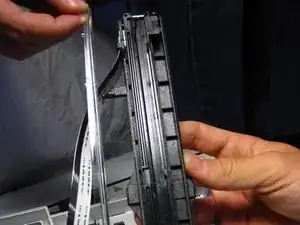

При удалении лампы будьте осторожны, чтобы не сломать пластик. Если вы сломаете пластик, работайте в перчатках и проявляйте особую осторожность, потому что пластик может быть острым.

Лампа находится в серед

Перевод руководства с ifixit.com
