Замена печатающей головки Brother MFC-490CW

Используйте крестовую отвертку #2, чтобы выкрутить три винта длиной 12.1 мм, удерживающие панель управления на месте.

Поднимите переднюю панель от устройства.

Аккуратно поднимите и отключите кабели передачи данных, которые присоединяют панель к принтеру.

Перед снятием блока прикрепите 2–3 кусочка ленты, чтобы зафиксировать верхнюю и нижнюю часть блока.

Поднимите сканирующий блок.

Аккуратно поверните верхнюю часть рычага.

Верхняя часть должна отсоединиться от сканирующего блока.

Поверните рычаг примерно на 45 градусов, чтобы снять нижнюю часть рычага с устройства.

Сдвиньте блок влево или вправо и начните отодвигать блок от устройства.

Как только один шарнир отделится от устройства, начните снимать другой шарнир.

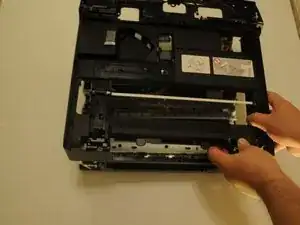

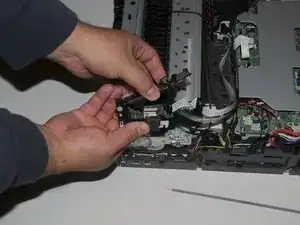

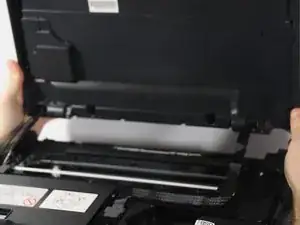

Аккуратно положите блок на рабочую поверхность.

Будьте осторожны, не тяните слишком сильно. провода, соединяющие блок с устройством, необходимо отключить.

Хотя использование инструмента для поддевания не обязательно, он может облегчить подъём панелей.

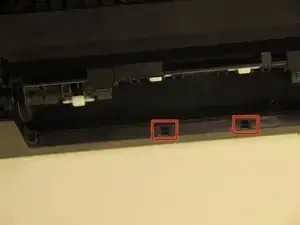

Начиная с задней части принтера, используйте выступающую часть панели, чтобы аккуратно поддеть панель и приподнять её от принтера.

Со стороны задней части устройства используйте выступающую часть панели, чтобы начать приподнимать панель и отвести её от устройства.

Перед снятием кабелей создайте схему расположения разных кабелей с помощью ленты или заметок.

Отсоедините три силовых кабеля, которые соединяют сканер с материнской платой.

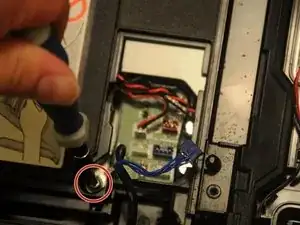

Используйте крестовую отвертку #2, чтобы выкрутить винт длиной 12.1 мм и снять провод заземления.

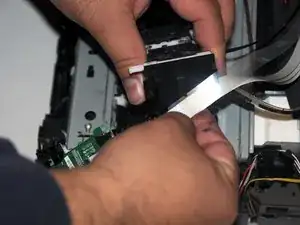

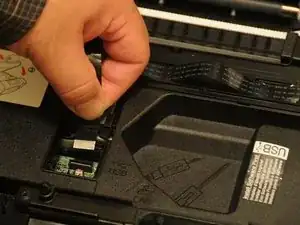

Аккуратно потяните кабель данных от материнской платы.

Вытяните кабель из пазов, чтобы полностью удалить его из устройства.

Сканирующий блок теперь отделён. Поместите блок и винт заземления в надёжное место на рабочем столе до сборки.

Используйте крестовую отвертку #2, чтобы выкрутить три винта длиной 14.1 мм.

Используйте крестовую отвертку #2, чтобы выкрутить винт длиной 12.1 мм.

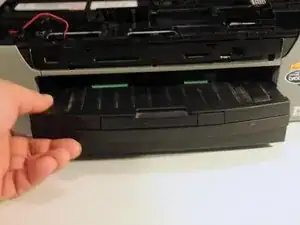

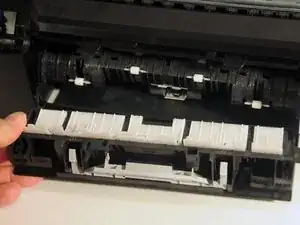

Оттяните лоток для бумаги от устройства.

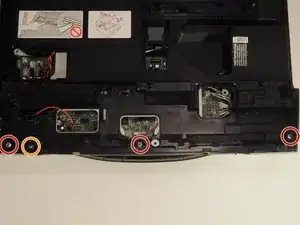

Используйте крестовую отвертку #2, чтобы выкрутить винт длиной 8 мм, расположенный в центре устройства.

Используйте крестовую отвертку #2, чтобы выкрутить два винта длиной 14.1 мм, удерживающие панель на месте.

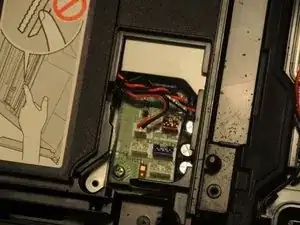

Этот кабель необходимо отключить, чтобы снять крышку устройства.

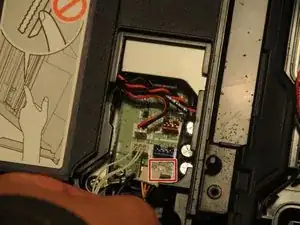

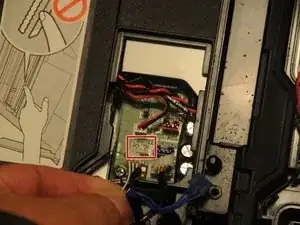

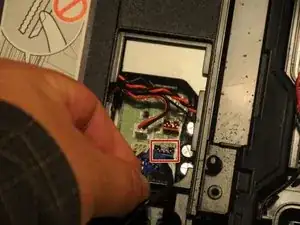

Аккуратно отсоедините красный силовой кабель от материнской платы.

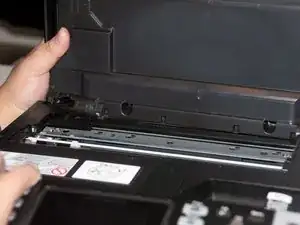

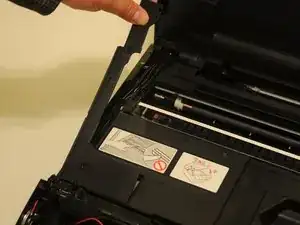

Аккуратно нажмите на верхнюю левую защёлку крышки и отделите шарнирную часть крышки от остальной части устройства.

Как только одна сторона освободится, сдвиньте другую сторону от устройства.

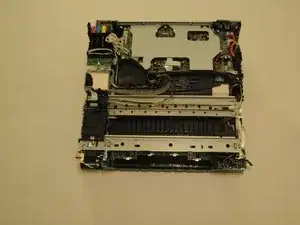

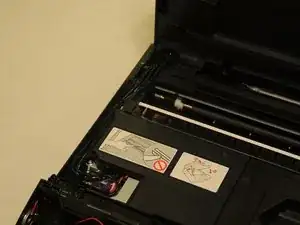

Снимите крышку с устройства.

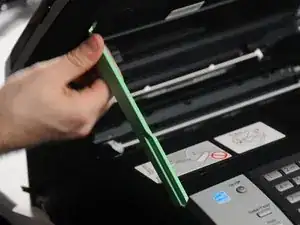

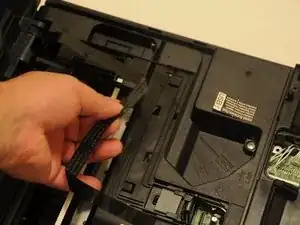

С помощью лопатки разожмите два защёлкивающихся элемента крышки, расположенные в задней центральной части крышки.

После освобождения защёлок остальную часть крышки можно приподнять и снять с устройства.

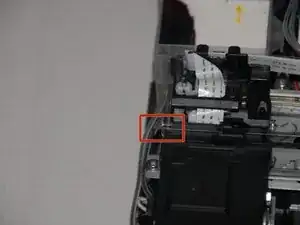

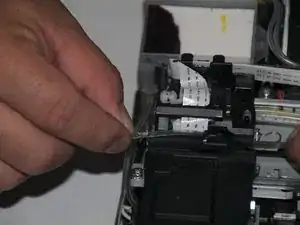

Аккуратно потяните провод влево, чтобы освободить его конец.

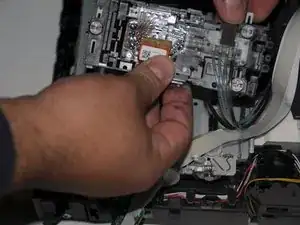

Сдвиньте провод с верхней части блока печатающей головки.

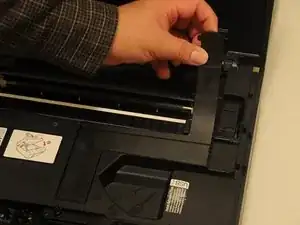

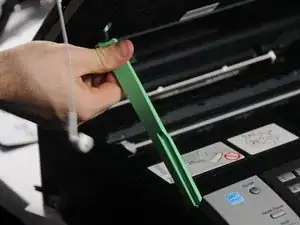

С помощью лопатки нажмите на пластиковый корпус каретки, на котором лежит печатающая головка.

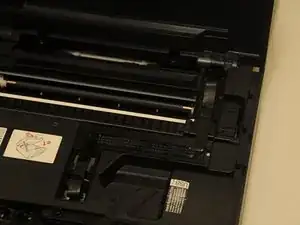

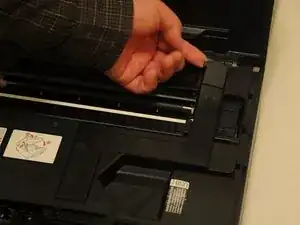

Сдвиньте печатающую головку влево от устройства.

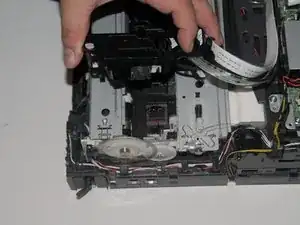

Сдвигайте печатающую головку до упора по направляющей.

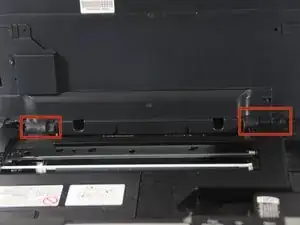

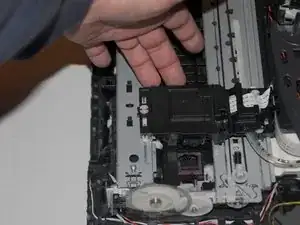

Нажмите узел печатающей головки к задней части устройства и снимите узел с задней направляющей.

Осторожно освободите другой конец печатающей головки, чтобы снять его с передней направляющей.

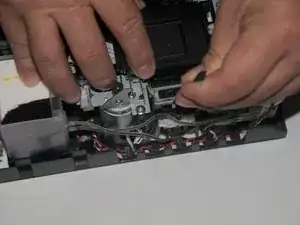

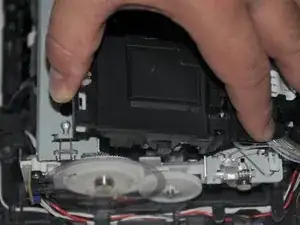

С помощью лопатки нажмите на пружинную часть белого шкива.

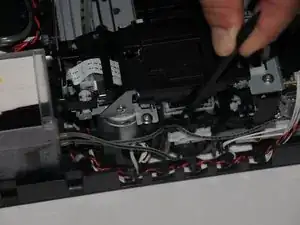

Освободите ремень привода со шкива, пока пружина всё ещё сжата.

Снимите ремень привода с шестерни на другой стороне устройства.

По желанию: сдвиньте ремень привода с печатающей головки.

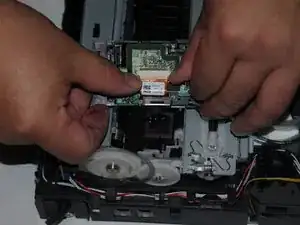

Сожмите концы крышки, затем отпустите крышку, открыв блок процессора.

Сдвиньте чёрный колпачок прочь от разъёма.

Выньте кабель данных из разъёма.

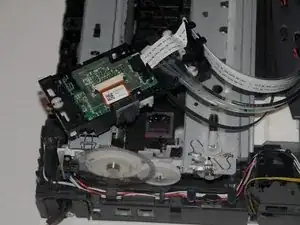

Поднимите процессор из печатающей головки.

Отведите кабели, присоединённые к процессору, от узла печатающей головки.

Снимите металлическую скобу, удерживающую блок сопла.

Поднимите блок от остальной части узла печатающей головки.
